7.2.3 Verdrahten des REF542 plus

7.2.3.1 Überprüfen der Stromwandlerkreise
1VTA100114-Rev. 04 de
Gültig ab Version V4D02
Multifunktionale Schutz- und Steuerungseinheit REF542 plus
Bedienungsanleitung Motorschutz mit ATEX - Zertifizierung

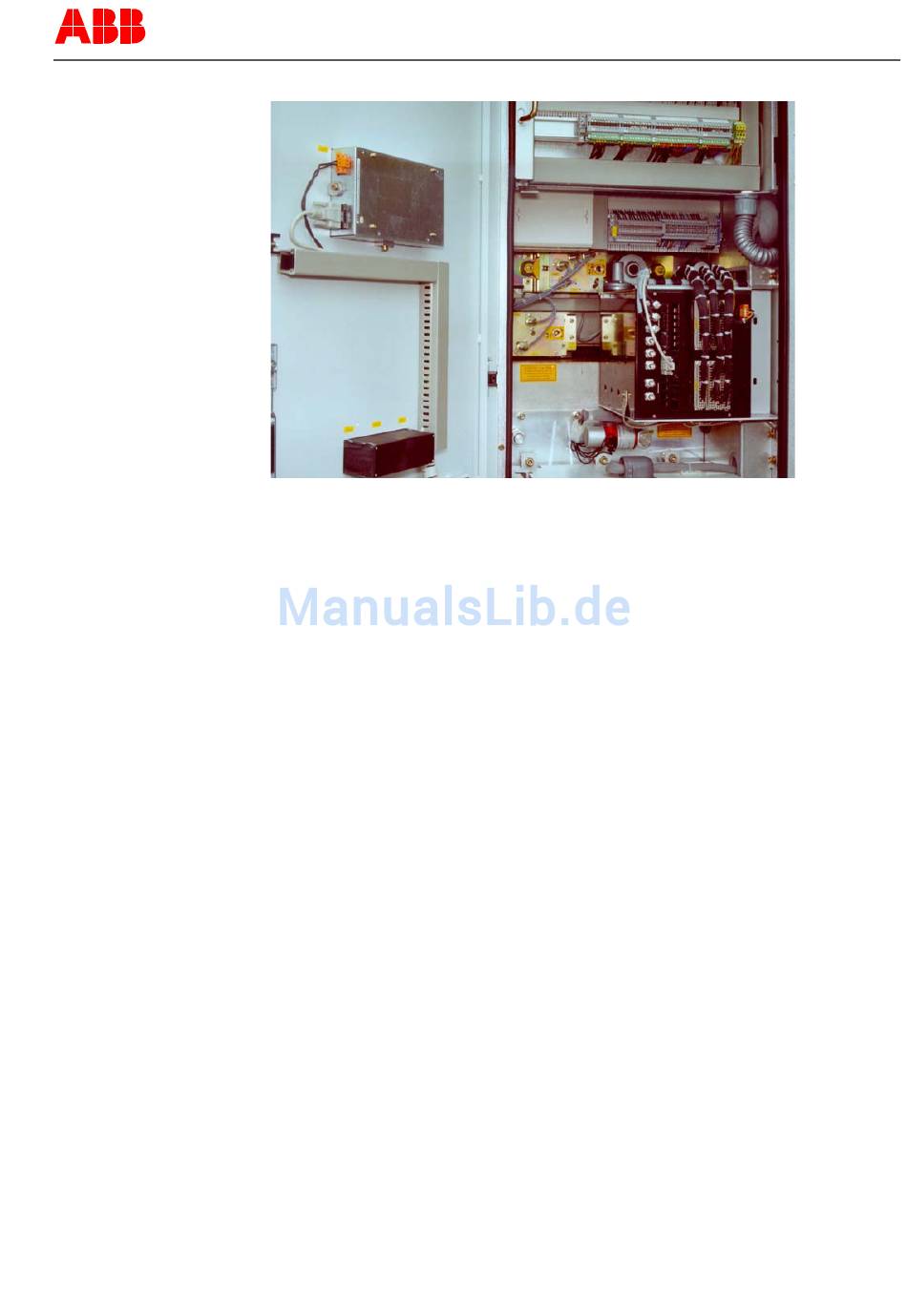

Bild 20: Beispiel für den Einbau der Zentraleinheit in die Niederspannungsnische und der HMI
in die Tür
Beachten Sie die für die Verdrahtung mitgelieferte Dokumentation für das Feld.
Zusammenfassen kann gesagt werden, daß mit dem in den folgenden Absätzen be-
schriebenen Prüfungen überprüft werden kann, ob die Verdrahtung korrekt installiert
worden ist.
Mit den folgenden Prüfungen wird überprüft, daß die Stromwandler sowie die Strom-
wandlerkreise korrekt installiert worden sind:
Polaritätsprüfung
Die Polaritätsprüfung (so nahe wie eben möglich an dem REF542 plus) dient der Ü-
berprüfung der Stromkreise und der Einbauposition sowie der Polarität der Mess-
wertgeber. Auch die Polarität der Messwertgeber zu einander kann mit dem Last-
strom überprüft werden..
Stromeinspeisung mit einer Hochstromquelle (Primärprüfgerät).
Die Stromeinspeisung liefert Informationen über das Übersetzungsverhältnis der
Messwertgeber sowie die richtige Verdrahtung des REF542plus. Die Stromversor-
gung sollte je Leiter erfolgen und in jeden Falle von Leiter zu Leiter verlaufen. Es soll-
ten hier alle Leitungsströme und Differenzströme überprüft werden.
Auch das Übersetzungsverhältnis des Messwertgebers kann mit den Laststrom über-
prüft werden.
Protokollieren Sie die Magnetisierungseigenschaften
Vergewissern Sie sich, dass das REF542plus bei der Aufzeichnung der Magnetisie-
rungseigenschaften an dem richtigen Messwandler angeschlossen ist.
Überprüfen des Messwandler-Erdungskreises
Jeder unabhängige Stromkreis darf, um sich aus Potentialdifferenzen ergebende
Ausgleichsströme zu vermeiden, nur an einer Stelle geerdet werden.
Überprüfen der Erdung der Kabelstromwandler (sofern verwendet)
Wird der Mittelleiterstrom über einen Kabelstromwandler gemessen, so muss die Ab-
schirmung des Kabels, ehe sie an der Masse angeschlossen wird, durch den Strom-
PTMV, 19.01.05 Motorschutz 47 / 68
