4.5.1 Einstellparameter

4.5.1.1 Einstellung des Stromstartwertes

4.5.1.2 Einstellung der Auslösezeit
1VTA100114-Rev. 04 de
Gültig ab Version V4D02
Multifunktionale Schutz- und Steuerungseinheit REF542 plus
Bedienungsanleitung Motorschutz mit ATEX - Zertifizierung
Für den Betrieb sind Einstellungen der Parameter nach der unten stehenden Darstel-
lung erforderlich:

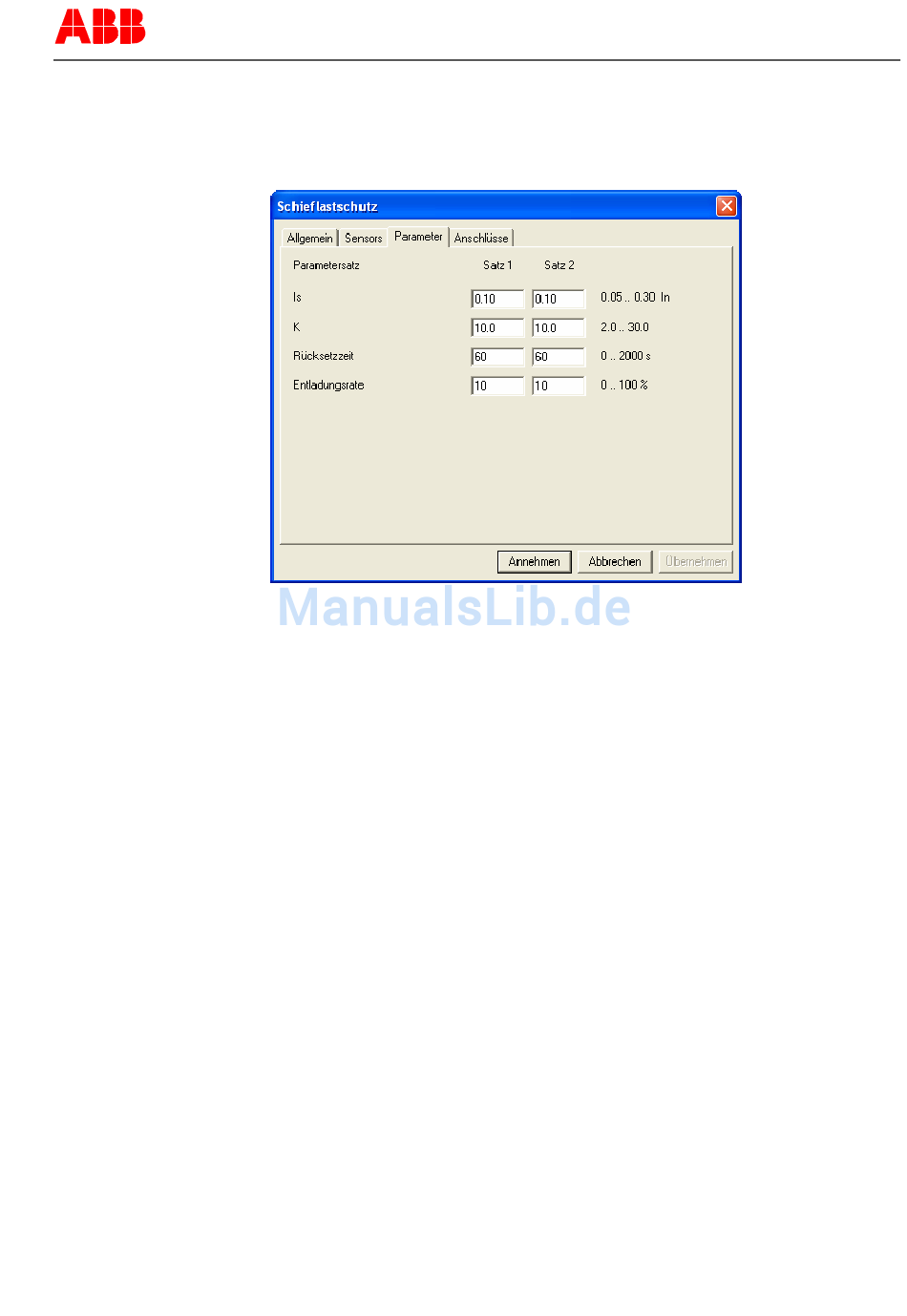

Bild 9: Einstellparameter für den Schieflastschutz
Dabei ist:
Is Stromstartwert, bezogen auf den Nennstrom vom Stromwandler
bzw. Stromsensor.
K Erwärmungskonstante für das zu schützende Betriebsmittel.
Rücksetzzeit Zeit bis zur vollständigen Entleerung des Wärmespeicherinhaltes.
Entladungsrate Prozentuelle Verkürzung der Rücksetzzeit
Der Schieflastschutz wird erst aktiviert, wenn der Schieflaststrom den eingestellten
Stromstartwert Is überschreitet. Dieser Einstellwert kann in der Regel beim Hersteller
des Motors bzw. des Generators nachgefragt werden. Beim Betrieb führt eine Schief-
last von Höhe bis zu 10% vom Nennstrom zu keiner unzulässigen Erwärmung im Mo-
tor bzw. Generator führen. Damit kann der Stromstartwert meistens auf 0.1 vom
Nennstrom des Motors bzw. des Generators eingestellt werden. Der Schieflastschutz
wird aktiviert bzw. angeregt, wenn die Schieflast größer als der Startwert ist.
Die Auslösezeit wird bei der Funktion Schieflastschutz nicht direkt eingestellt. Die
Größe der Erwärmungskonstante K und die Höhe der Schieflast bestimmt schließlich
die Auslösezeit entsprechend der oben genannten Gleichung. Die Erwärmungskon-
stante K sollte vom Hersteller des Motors bzw. des Generators geliefert werden.
PTMV, 19.01.05 Motorschutz 28 / 68
