4.4.1 Einstellparameter

1VTA100114-Rev. 04 de
Gültig ab Version V4D02
Multifunktionale Schutz- und Steuerungseinheit REF542 plus
Bedienungsanleitung Motorschutz mit ATEX - Zertifizierung
Für den Betrieb sind Einstellungen der Parameter nach der unten stehenden Darstel-
lung erforderlich:

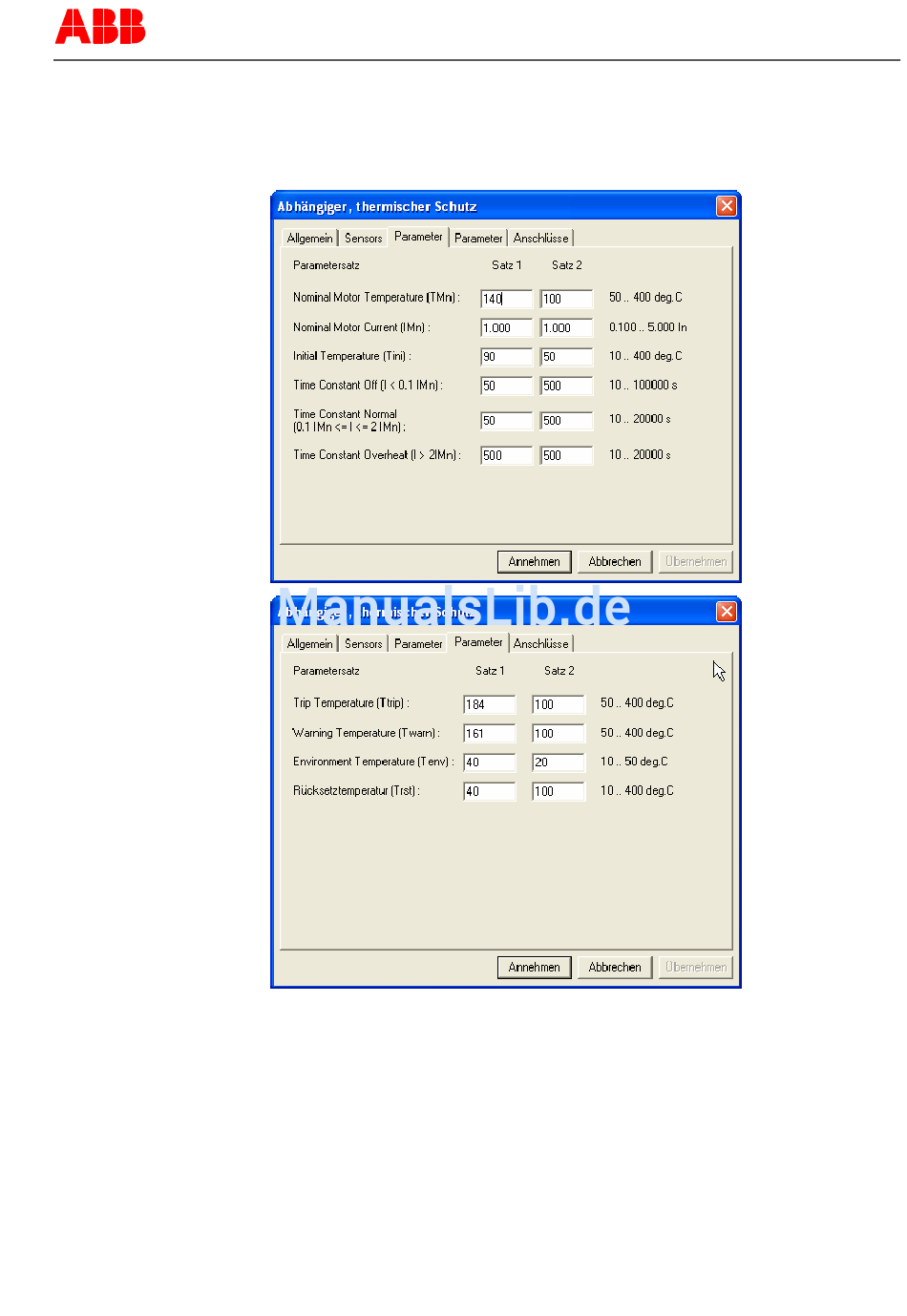

Bild 7: Einstellparameter für den thermischen Schutz
Dabei ist:
Motornenntemperatur (zulässige Betriebstemperatur ϑMn)
TMn
IMn Motornennstrom bezogen auf den Wandlernennstrom
Tini Initialtemperatur des Wärmespeichers nach erstmaliger Einschal-
tung der DC-Versorgung.
TCOff Abkühlzeitkonstante bei I < 0,1 IMn (Motor im Stillstand)
