Multifunktionale Schutz- und Steuerungseinheit REF542 plus
Bedienungsanleitung Motorschutz mit ATEX - Zertifizierung

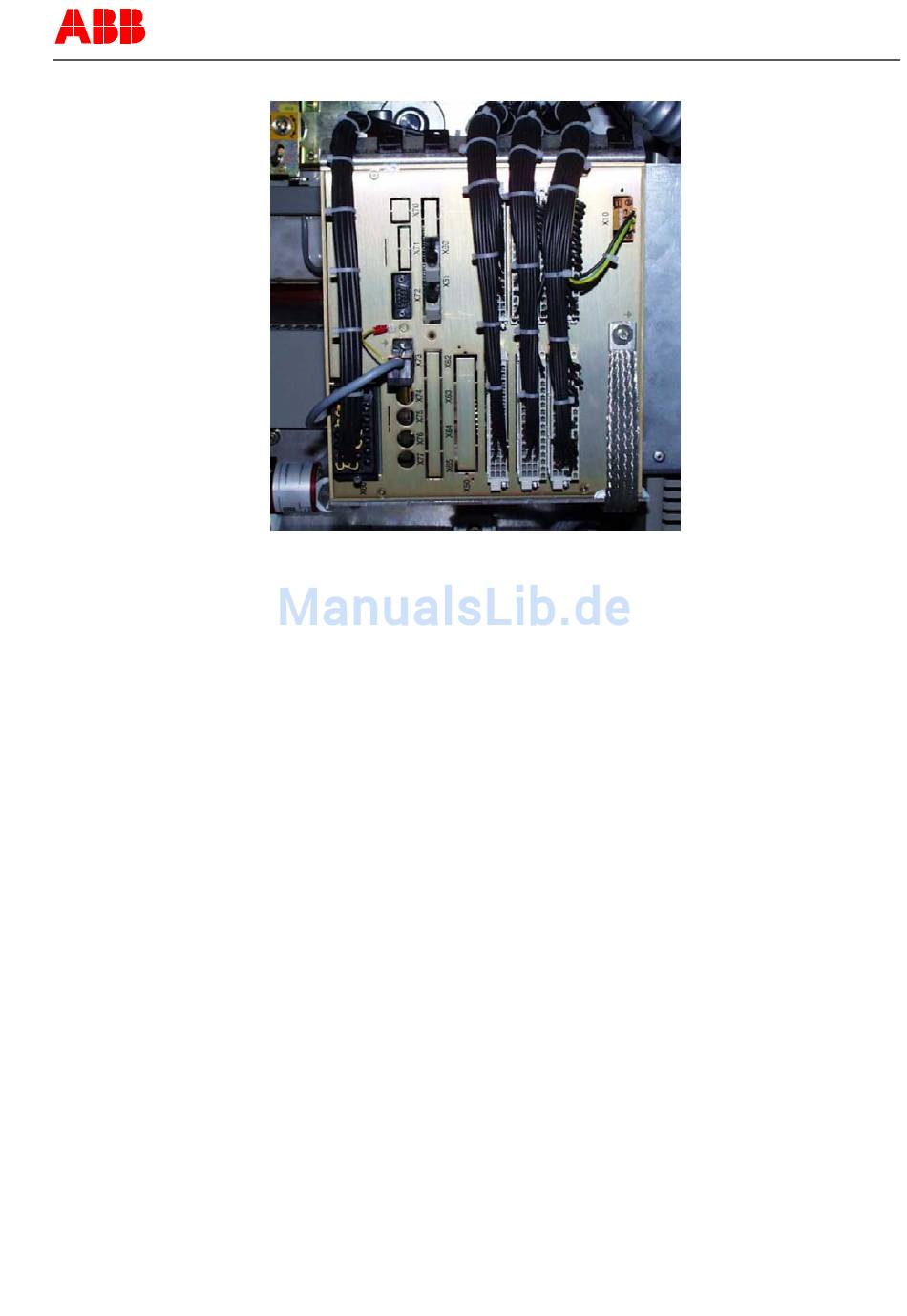

Bild 22: Erdung des REF542plus Zentraleinheitgehäuses
Um die EMV (Elektromagnetische Verträglichkeit) sicherzustellen, muss das Gehäu-
se über eine galvanische Verbindung mit geringer Impedanz mit dem Erdungssystem
verbunden werden. Wie aus dem Bild zu ersehen ist, muss eine entsprechende Ka-
belverbindung von der Erdungsschraube des Gehäuses zu der Erdungsstelle im Nie-
derspannungsfeld verlegt werden. Aus diesem Grunde wird die Erdungsverbindung
nach Möglichkeit mit einem geflochtenen Leiter vorgenommen. Ist jedoch konstrukti-
onsbedingt bereits eine gut leitende Verbindung zwischen dem Gehäuse und dem
Erdungssystem gegeben, so kann auf die zusätzliche Erdverbindung mit dem ge-
flochtenen Leiter verzichtet werden.
Das Gehäuse der HMI -Vor-Ort-Steuereinheit muss ebenfalls geerdet werden. Wie
aus dem nächsten Bild zu ersehen ist, muss ein spezieller Erdleiter zwischen dem
Gehäuse der HMI- Vor-Ort-Steuereinheit und dem Erdungsanschluss im Niederspan-
nungsfeld verlegt werden.
