5 Einstellbeispiel

In nachfolgendem Abschnitt wird ein Beispiel zur Einstellung der Motorschutzfunktio-
nen, die zur thermischen Überwachung eingesetzt werden, gezeigt. Hierbei wird ins-
besondere auf die Einstellung der Funktionen:
Überwachung Rotorblockierung
Anlaufüberwachung
Abhängiger thermischer Schutz
Überwachung der Anzahl der Anläufe
eingegangen. Die Einstellung der Schieflastschutzfunktion, die zur Überwachung un-
symmetrische Betriebszustände bestimmt ist, kann dem vorherigen Abschnitt ent-
nommen werden.
Im nachfolgenden Bild ist ein Beispiel der FUPLA - Konfiguration der Funktionsblöcke
für den Motorschutz, Rotorblockierung, Motorstart, Anzahl der Anläufe und thermi-
scher Schutz, dargestellt.

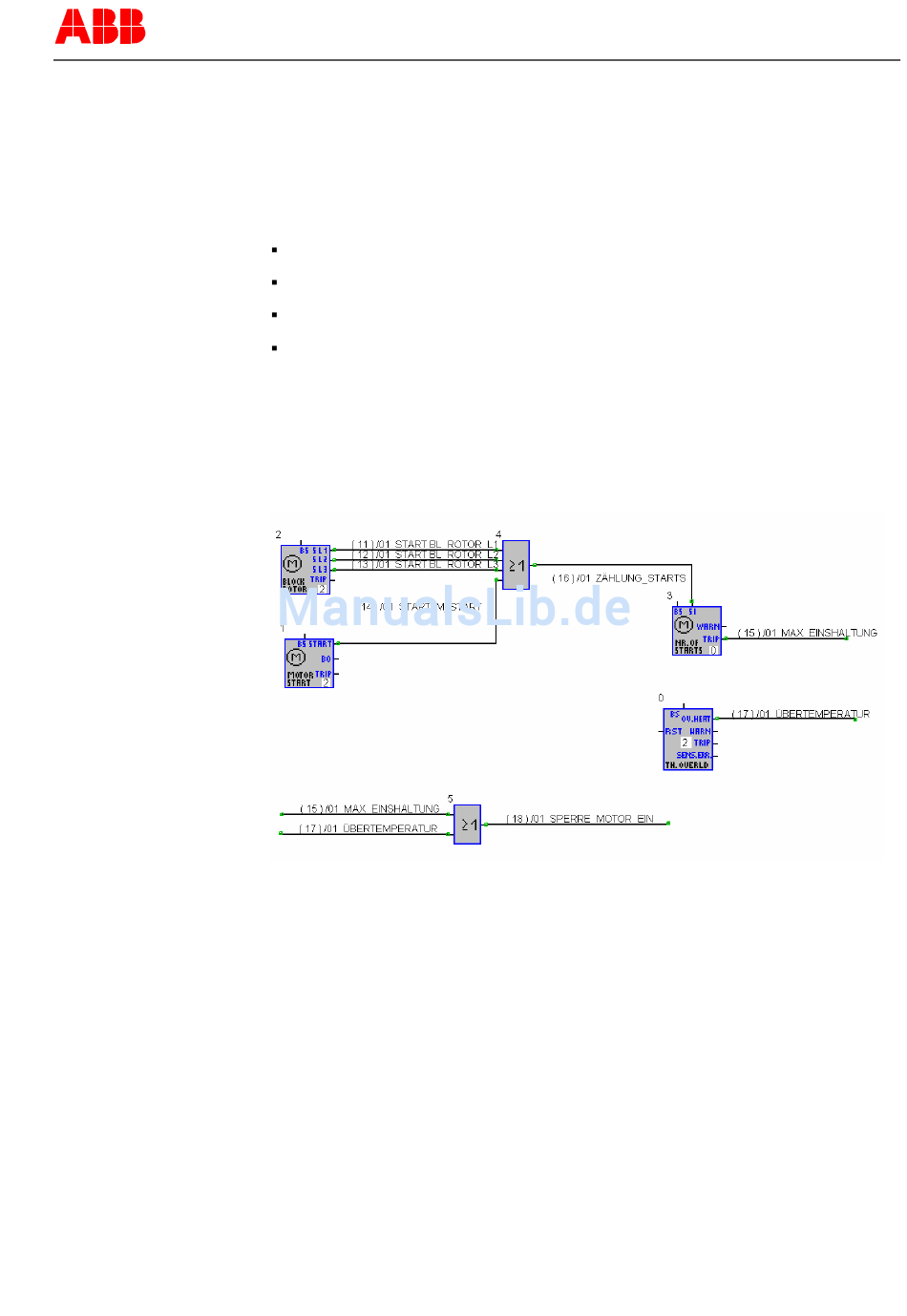

Bild 11: Beispiel der FUPLA - Konfiguration für den Motorschutz
Für das Einstellbeispiel wird ein Hochspannungsmotor mit folgenden relevanten An-
gaben angenommen:
Motornennstrom I
Mn
Wärmeklasse
Temperaturklasse
Blockierstrom (warm) IE
Blockierzeit (warm) tE
Stromwandlernennstrom
PTMV, 19.01.05
91A
B
T3
7,9
8s
100A/1A
