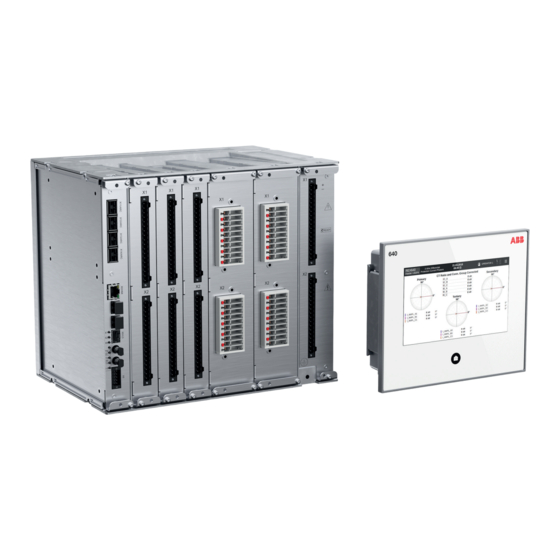

ABB RELION REX640 Installations-Handbuch
  1. Anleitungen
  2. Marken
  3. ABB Anleitungen
  4. Sicherheitsgeräte
  5. REX640
  6. Installations-handbuch

ABB RELION REX640 Installations-Handbuch

Vorschau ausblenden Andere Handbücher für RELION REX640:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
—

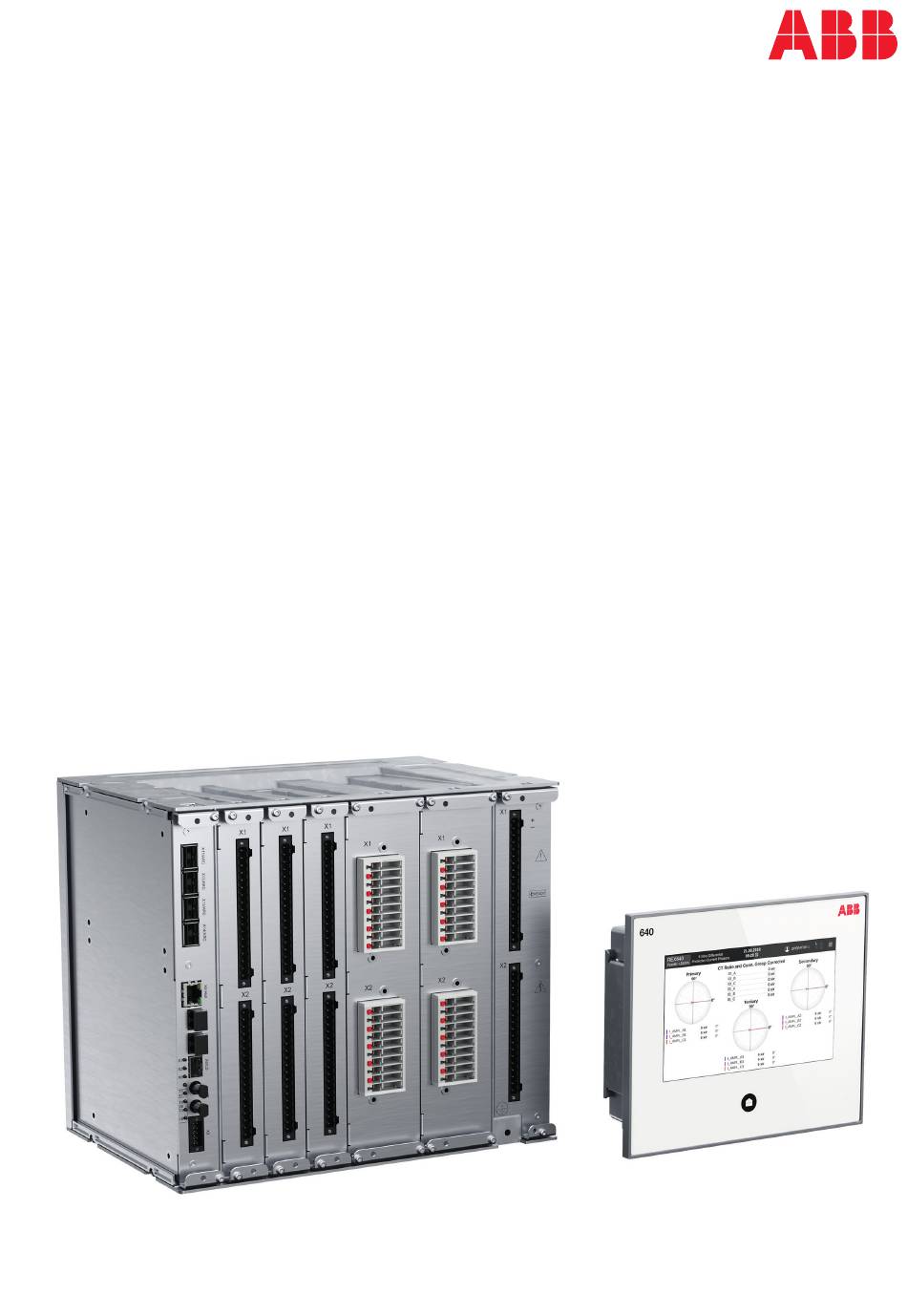

RELION® SCHUTZ UND STEUERUNG
REX640
Installations-Handbuch

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für ABB RELION REX640

Inhaltszusammenfassung für ABB RELION REX640

  • Seite 1 — RELION® SCHUTZ UND STEUERUNG REX640 Installations-Handbuch...
  • Seite 3 Dokument-ID: 2NGA000074 Herausgegeben: 2020-02-28 Revision: A Produktversion: 1 © Copyright 2020 ABB. Alle Rechte vorbehalten...

  • Seite 4: Open Source Software

    Lizenzvereinbarungen gebunden und darf ausschließlich im Einklang mit den entsprechenden Lizenzvereinbarungen benutzt, vervielfältigt oder weitergegeben werden. Warenzeichen ABB und Relion sind eingetragene Warenzeichen der ABB Group. Alle sonstigen Marken- oder Produktnamen, die in diesen Unterlagen Erwähnung finden, sind gegebenenfalls Warenzeichen oder eingetragene Markenzeichen der jeweiligen Inhaber.

  • Seite 5: Haftungsausschluss

    Systems und der Schnittstelle vor Sicherheitsverletzungen, unbefugtem Zugriff, Störungen, Eindringlingen, Verlust bzw. Diebstahl von Daten und Informationen ergriffen werden. ABB ist nicht haftbar für solche Schäden und/oder Verluste. Dieses Dokument wurde von ABB sorgfältig geprüft. Dennoch sind Abweichungen nicht völlig auszuschließen. Falls Fehler entdeckt werden, möchte der Leser bitte den Hersteller in Kenntnis setzen.

  • Seite 6: Konformität

    Konformität Dieses Produkt entspricht den Richtlinien des Rats der Europäischen Union zur Angleichung der Rechtsvorschriften der Mitgliedstaaten über die elektromagnetische Verträglichkeit (EMC-Richtlinie 2014/30/EU) und über die Bereitstellung elektrischer Betriebsmittel zur Verwendung innerhalb bestimmter Spannungsgrenzen (Niederspannungsrichtlinie 2014/35/EU). Diese Konformität ist das Ergebnis von Prüfungen des externen Prüflabors Intertek gemäß...

  • Seite 7: Sicherheitsinformation

    Sicherheitsinformation An den Anschlüssen können gefährliche Spannungen auftreten, auch wenn die Hilfsspannung abgeschaltet ist. Nichtbeachtung kann zu Tod, Verletzung oder erheblichem Sachschaden führen. Die elektrische Installation darf nur von einem fachkundigen Elektriker ausgeführt werden. Die nationalen und lokalen Sicherheitsbestimmungen müssen stets beachtet werden.

  • Seite 9: Inhaltsverzeichnis

    Inhaltsverzeichnis Inhaltsverzeichnis Abschnitt 1 Einführung..............3 Dieses Handbuch................3 Zielgruppe..................3 Produktdokumentation..............4 Produktunterlagen................. 4 Dokumentenänderungsverzeichnis..........4 Zugehörige Dokumentation............4 Symbole und Konventionen..............5 Symbole..................5 Konventionen für dieses Dokument..........5 Abschnitt 2 Umweltaspekte............... 7 Nachhaltige Entwicklung..............7 Entsorgung des Schutzgeräts............7 Abschnitt 3 Auspacken, Prüfen und Lagern........9 Entfernen der Transportverpackung..........9 Prüfen des Produkts und des Lieferumfangs.........
  • Seite 10 Inhaltsverzeichnis Montage des Erdungsschienensatzes.........49 Einbau von optischen Sensoren für ein Lichtbogenschutzsystem............. 53 Lüftung..................55 Abschnitt 5 Anschlüsse..............57 Erforderliches Werkzeug..............57 Anschließen von Leitungen............57 Anschließen von Leitungen an Schraubklemmen....... 58 Anschließen von Leitungen an Ringkabelschuhen......58 Anschließen von Leitungen an Push-in-Anschlüssen....59 Anschließen von Schutzerde............59 Anschließen von Schutzerde am Schutzgerät......59 Anschließen von Schutzerde an der lokalen HMI......60...

  • Seite 11: Abschnitt 1 Einführung

    Abschnitt 1 2NGA000074 A Einführung Abschnitt 1 Einführung Dieses Handbuch Das Installations-Handbuch enthält Anweisungen zur Installation des Schutzgeräts. Das Handbuch stellt Verfahren für die mechanische und elektrische Installation vor. Die Kapitel sind chronologisch geordnet, und zwar in der Reihenfolge, in der das Schutzgerät zu installieren ist.

  • Seite 12: Produktdokumentation

    Der vorgesehene Verwendungszweck der Dokumente während des Produktlebenszyklus 1.3.2 Dokumentenänderungsverzeichnis Dokument geändert / am Produktkonnektivitätsebene Historie (Product Connectivity Level, PCL) A/28.02.2020 Übersetzt aus dem Englischen Original Revision A 1.3.3 Zugehörige Dokumentation Laden Sie die aktuellsten Dokumente von der ABB-Website herunter: www.abb.com/relion. REX640 Installations-Handbuch...

  • Seite 13: Symbole Und Konventionen

    Abschnitt 1 2NGA000074 A Einführung Symbole und Konventionen 1.4.1 Symbole Das Elektrowarnsymbol weist auf eine Gefahr hin, die zu elektrischen Schlägen führen könnte. Das Warnsymbol weist auf eine Gefahr hin, die zu Personenschäden führen könnte. Das Vorsichtssymbol weist auf wichtige Informationen oder Warnhinweise in Bezug auf das im Text erwähnte Konzept hin.
  • Seite 14 Abschnitt 1 2NGA000074 A Einführung • Eingangs-/Ausgangsmeldungen und überwachte Datennamen werden in der Schriftart Courier dargestellt. Wenn die Funktion startet, wechselt der START-Ausgang auf TRUE. • Dieses Dokument geht davon aus, dass die Sichtbarkeit der Parametereinstellungen auf "Erweitert" eingestellt ist. •...

  • Seite 15: Abschnitt 2 Umweltaspekte

    Abschnitt 2 2NGA000074 A Umweltaspekte Abschnitt 2 Umweltaspekte Nachhaltige Entwicklung Beim Produktdesign wurde von Beginn an großer Wert auf Nachhaltigkeit gelegt, im Hinblick auf umweltfreundliche Produktion, lange Lebensdauer, zuverlässigen Betrieb und Entsorgung des Schutzgeräts. Die Auswahl der Materialien und Lieferanten geschah in Übereinstimmung mit der EU-Richtlinie 2011/65/EU (RoHS).
  • Seite 16 Abschnitt 2 2NGA000074 A Umweltaspekte Tabelle 1: Materialien der Teile des Schutzgeräts Schutzgerät Teile Material Gehäuse Gussgehäuse Aluminium Metallplatten Aluminium Schrauben, Buchsen Stahl Kunststoffteile , LCP LHMI Verschiedene Verpackung Schachtel Pappkarton Zugehöriges Material Handbücher Papier 1) Polycarbonat 2) Flüssigkristallpolymer REX640 Installations-Handbuch...

  • Seite 17: Abschnitt 3 Auspacken, Prüfen Und Lagern

    Entfernen Sie die Transportverpackung vorsichtig und ohne Gewalt. Bringen Sie die Schutzabdeckung (mit dem Schutzgerät geliefert) für die Dauer der Installationsphase auf der Oberseite des Schutzgeräts an. GUID-6E8D456E-09C9-4BB2-9EA3-07816A27E96C V1 DE Abb. 2: Anbringen der Schutzabdeckung an der Oberseite des Schutzgeräts Die Pappverpackung ist zu 100 % recycelbar.

  • Seite 18: Prüfen Des Produkts Und Des Lieferumfangs

    Behandeln Sie die Schutzgeräte vor der Installation vor Ort vorsichtig. • Überprüfen Sie das Schutzgerät auf eventuelle Transportschäden. Wurde das Schutzgerät während des Transports beschädigt, zeigen Sie die Schäden dem Transportunternehmen an und benachrichtigen Sie Ihren zuständigen ABB- Vertreter vor Ort. 3.2.4 Rücksenden eines Produkts bei Transportschäden •...

  • Seite 19: Abschnitt 4 Montage

    Abschnitt 4 2NGA000074 A Montage Abschnitt 4 Montage Erforderliches Werkzeug • TX25 und TX30 Schraubendreher zur Montage des Schutzgeräts mit Montagesätzen • TX25 und TX20 Schraubendreher zur Montage der LHMI Prüfen der Umgebungsbedingungen und des Montageplatzes Die mechanischen und elektrischen Umgebungsbedingungen am Installationsort müssen innerhalb der im Technischen Handbuch beschriebenen Grenzwerte liegen.
  • Seite 20 Abschnitt 4 2NGA000074 A Montage GUID-AFEE05C5-676A-40BF-9F06-14F2C2C21D96 V1 DE Abb. 3: Erstellen eines Einbauausschnitts A 188 ±1 mm B 151 ±1 mm Montieren Sie die LHMI mit den Montagehalterungen und Schrauben am Einbauausschnitt. REX640 Installations-Handbuch...
  • Seite 21 Abschnitt 4 2NGA000074 A Montage GUID-A3C022EE-B254-4102-9039-2B059391757E V1 DE Abb. 4: Montieren der LHMI am Einbauausschnitt 1 LHMI 2 Montagehalterungen 3 Schrauben Ziehen Sie die Schrauben gleichmäßig mit einem Anzugsmoment von 3,5 Nm ±5 % an. REX640 Installations-Handbuch...
  • Seite 22 Abschnitt 4 2NGA000074 A Montage GUID-7FD722FB-3479-46A6-AA8E-DF431FEF9022 V1 DE Abb. 5: Anziehen der Schrauben 1 Schrauben REX640 Installations-Handbuch...

  • Seite 23: Aufputzmontage Der Lokalen Hmi

    Abschnitt 4 2NGA000074 A Montage GUID-9FEE663E-146E-4569-9E15-D13CD5EC1236 V1 DE Abb. 6: Bündig montierte LHMI A 212,5 mm B 177,5 mm C 50,0 mm D 7,6 mm 4.3.1.2 Aufputzmontage der lokalen HMI Erstellen Sie einen Einbauausschnitt für die LHMI und die Montagebohrungen für den Zwischenrahmen gemäß...
  • Seite 24 Abschnitt 4 2NGA000074 A Montage GUID-3D3534C1-72DB-480F-8F49-6A822193C20A V1 DE Abb. 7: Erstellen des Einbauausschnitts und Bohren der Löcher A 197 ±1 mm B ∅ 6,0 mm C 209 ±1 mm D 179 ±0,4 mm E 213 ±0,4 mm Montieren Sie den Zwischenrahmen mit den M5-Schrauben an die Tafel.
  • Seite 25 Abschnitt 4 2NGA000074 A Montage GUID-419A4D24-95C5-4FF3-ABC3-6CA78596E8BD V1 DE Abb. 8: Montage des Zwischenrahmens 1 Zwischenrahmen 2 M5-Schrauben Ziehen Sie die Schrauben mit einem Anzugsmoment von 4 Nm ±5 % an. Montieren Sie die LHMI mit den Montagehalterungen. REX640 Installations-Handbuch...
  • Seite 26 Abschnitt 4 2NGA000074 A Montage GUID-88E9C676-983D-4F0F-94FC-ED8E04EB7311 V1 DE Abb. 9: Montage der LHMI 1 Montagehalterungen REX640 Installations-Handbuch...

  • Seite 27: Geneigte Montage Der Lokalen Hmi

    Abschnitt 4 2NGA000074 A Montage GUID-3432796D-4ADE-4864-B1B7-900FA25412E1 V1 DE Abb. 10: Aufputzmontierte LHMI A 230,0 mm B 235,0 mm C 56,0 mm D 3,5 mm 4.3.1.3 Geneigte Montage der lokalen HMI Erstellen Sie einen Einbauausschnitt für die LHMI und die Montagebohrungen für den Zwischenrahmen gemäß...
  • Seite 28 Abschnitt 4 2NGA000074 A Montage GUID-DDC6B2ED-4E31-415A-8C98-5B2B0BB9E7CC V1 DE Abb. 11: Erstellen des Einbauausschnitts und Bohren der Löcher A 197 ±1 mm B ∅ 6,0 mm C 209 ±1 mm D 179 ±0,4 mm E 213 ±0,4 mm Montieren Sie den geneigten Rahmen mit den M5-Schrauben an die Tafel.
  • Seite 29 Abschnitt 4 2NGA000074 A Montage GUID-D791986C-1481-4A1E-A17E-703DED85A38B V1 DE Abb. 12: Montage des Zwischenrahmens 1 Geneigter Rahmen 2 M5-Schrauben Ziehen Sie die Schrauben mit einem Anzugsmoment von 4 Nm ±5 % an. Montieren Sie die LHMI mit den Montagehalterungen. REX640 Installations-Handbuch...
  • Seite 30 Abschnitt 4 2NGA000074 A Montage GUID-07B890E5-7918-4257-B0A8-B6D762D6291B V1 DE Abb. 13: Montage der LHMI 1 Montagehalterungen REX640 Installations-Handbuch...

  • Seite 31: Montage Des Schutzgeräts

    Abschnitt 4 2NGA000074 A Montage GUID-815EEFFD-9E87-4D34-BD16-956B7BC8D17F V1 DE Abb. 14: Geneigt montierte LHMI A 230,0 mm B 25° C 236,0 mm D 3,5 mm E 108,0 mm 4.3.2 Montage des Schutzgeräts 4.3.2.1 Wandmontage des Schutzgeräts Bohren Sie vier M5-Schraubenlöcher gemäß der Maßskizze.
  • Seite 32 Abschnitt 4 2NGA000074 A Montage GUID-D2F1BE8A-CA14-4B27-8993-C1246B7AF72E V1 DE Abb. 15: Bohren der Schraubenlöcher A 322 ±0,4 mm 1 M5-Bohrung B 237 ±0,4 mm Setzen Sie die M5-Schrauben in die oberen Bohrungen ein, ziehen Sie sie aber nicht an. Lassen Sie sie 3 bis 4 mm offen.
  • Seite 33 Abschnitt 4 2NGA000074 A Montage GUID-92E4D4FF-B868-4AA8-9813-CB4ABA0BD3A7 V1 DE Abb. 16: Einsetzen der M5-Schrauben in den oberen Bohrungen 1 M5-Schrauben Befestigen Sie die Montagehalterung mit den M6-Schrauben am Schutzgerät und ziehen Sie die Schrauben mit einem Anzugsmoment von 9 Nm ±5 % an.
  • Seite 34 Abschnitt 4 2NGA000074 A Montage GUID-12FC0EB6-09DB-441C-BDCB-542F832A679A V1 DE Abb. 17: Anbringen der M6-Schrauben 1 Montagehalterung 2 M6-Schrauben Heben Sie das Schutzgerät an die vorgesehene Position mit den bereits vorhandenen Schrauben an der Tafel. Setzen Sie die M5-Schrauben in den unteren Bohrungen ein.
  • Seite 35 Abschnitt 4 2NGA000074 A Montage GUID-2967487D-D71A-4808-9D40-B7DA128BF898 V1 DE Abb. 18: Anbringen und Anziehen der M5-Schrauben 1 M5-Schrauben REX640 Installations-Handbuch...

  • Seite 36: Dachmontage Des Schutzgeräts

    Abschnitt 4 2NGA000074 A Montage GUID-AF6297BF-FAE9-425B-9C7C-2883B908DA81 V1 DE Abb. 19: An der Wand montiertes Schutzgerät A 338,0 mm B 265,0 mm C 255,7 mm mit Schraubklemmen für Stromwandler/Spannungswandler-Anschlüsse 276,6 mm mit Ringkabelschuhen für Stromwandler/Spannungswandler-Anschlüsse 287,5 mm mit Erdungsschiene Lassen Sie zwischen zwei Montagesätzen 50 mm Platz.
  • Seite 37 Abschnitt 4 2NGA000074 A Montage Lassen Sie von der Rückwand 50 mm Platz. GUID-3C469764-29DA-4A63-AC72-9F6FC6A9B3B0 V1 DE Abb. 20: Bohren der Schraubenlöcher A 387,0 ±0,4 mm 1 M5-Schraube B ∅ 6,0 mm C 175,0 ±0,4 mm D 140,0 ±0,4 mm E mind. 32,5 mm mind.
  • Seite 38 Abschnitt 4 2NGA000074 A Montage GUID-85004054-486A-49FC-B096-1387FDBDE6C1 V1 DE Abb. 21: Anbringen der M5-Schrauben 1 Obere M5-Bohrung 2 Dachmontagehalterung 3 M5-Schrauben für Bohrungen an der Oberseite des Schrankes 4 M5-Schrauben für Bohrungen auf der Schrankinnenseite Befestigen Sie die Montagehalterung mit den M6-Schrauben am Schutzgerät und ziehen Sie die Schrauben mit einem Anzugsmoment von 9 Nm ±5 % an.
  • Seite 39 Abschnitt 4 2NGA000074 A Montage GUID-7396CC77-7604-4AF0-8F03-7743F75AF4B7 V1 DE Abb. 22: Anbringen der M6-Schrauben 1 Montagehalterung 2 M6-Schrauben Heben Sie das Schutzgerät an die vorgesehene Position mit den bereits vorhandenen Schrauben an der Dachmontagehalterung. Setzen Sie die M5-Schrauben in den unteren Bohrungen ein.
  • Seite 40 Abschnitt 4 2NGA000074 A Montage GUID-287B9ADA-B09B-402A-93CD-7ACFFADCAE4E V1 DE Abb. 23: Anbringen und Anziehen der M5-Schrauben 1 M5-Schrauben REX640 Installations-Handbuch...

  • Seite 41: Türmontage Des Schutzgeräts

    Abschnitt 4 2NGA000074 A Montage GUID-71C15788-9F45-4C95-B80C-6189B7EAB581 V1 DE Abb. 24: Am Dach montiertes Schutzgerät A 417,0 mm B 306,5 mm C 357,0 mm D 273,5 mm mit Schraubklemmen für Stromwandler/Spannungswandler-Anschlüsse 285,4 mm mit Ringkabelschuhen für Stromwandler/Spannungswandler-Anschlüsse 305,3 mm mit Erdungsschiene 4.3.2.3...
  • Seite 42 Abschnitt 4 2NGA000074 A Montage GUID-C2D8F7B2-87FE-44CD-B7CC-37D7BC6E7E53 V1 DE Abb. 25: Anbringen der Bohrungen A 249 ±0,4 mm B ∅ 7,0 mm C 245 ±0,4 mm Montieren Sie das Schutzgerät mit den M6-Schrauben an der Tür oder der Tafel. REX640 Installations-Handbuch...
  • Seite 43 Abschnitt 4 2NGA000074 A Montage GUID-9F70D60E-5072-417A-82C6-736CD455EE60 V1 DE Abb. 26: Montage des Schutzgeräts an der Tür 1 M6-Schrauben Ziehen Sie die vier M6-Schrauben mit einem Anzugsmoment von 9 Nm ±5 % REX640 Installations-Handbuch...
  • Seite 44 Abschnitt 4 2NGA000074 A Montage GUID-3B394264-DFDA-43D5-A7C1-CFA848476506 V1 DE Abb. 27: Anziehen der M6-Schrauben 1 M6-Schrauben REX640 Installations-Handbuch...

  • Seite 45: 19"-Einschubmontage Des Schutzgeräts

    Abschnitt 4 2NGA000074 A Montage GUID-77F9CCBF-A58D-4FBA-91FE-96A8D67EB453 V1 DE Abb. 28: An der Tür montiertes Schutzgerät A 264,8 mm B 304,0 mm C 242,2 mm mit Schraubklemmen für Stromwandler/Spannungswandler-Anschlüsse 254,1 mm mit Ringkabelschuhen für Stromwandler/Spannungswandler-Anschlüsse 274,0 mm mit Erdungsschiene 4.3.2.4 19"-Einschubmontage des Schutzgeräts Befestigen Sie das Schutzgerät mit M6-Schrauben auf einer 7 HE Trägerplatte.
  • Seite 46 Abschnitt 4 2NGA000074 A Montage GUID-FA19B824-A1E9-47BC-8E3D-CFD1E4EC7A80 V1 DE Abb. 29: Montage des Schutzgeräts auf der Trägerplatte 1 7 HE Trägerplatte 2 M6-Schrauben Montieren Sie das Schutzgerät mit der Trägerplatte in einem 19"-Rahmen. Sie können auch zuerst die Trägerplatte am Rahmen montieren und danach das Schutzgerät auf der Trägerplatte montieren.

  • Seite 47: Montage Des Schutzgeräts Mit Lokaler Hmi

    Abschnitt 4 2NGA000074 A Montage GUID-04470FB7-636C-4E71-AF40-FED6B9BD3F9D V1 DE Abb. 30: In 19"-Rahmen montiertes Schutzgerät A 482,60 mm (19") B 310,35 mm (7 HE) C 242,20 mm mit Schraubklemmen für Stromwandler/Spannungswandler-Anschlüsse 254,10 mm mit Ringkabelschuhen für Stromwandler/Spannungswandler-Anschlüsse 274,00 mm mit Erdungsschiene Prüfen Sie den vom Hersteller des Lichtwellenleiters erlaubten...
  • Seite 48 Abschnitt 4 2NGA000074 A Montage GUID-17FD88B3-3889-4346-81AD-5D65AC2B0A53 V1 DE Abb. 31: Anbringen der Bohrungen A 188 ±1 mm B ∅ 6,0 mm C 151 ±1 mm D 230 ±0,4 mm E 322 ±0,4 mm Montieren Sie die LHMI und die Montagehalterung an der Türverkleidung.
  • Seite 49 Abschnitt 4 2NGA000074 A Montage GUID-B12F5813-0FCA-42CB-B8CA-4D11C49DC708 V1 DE Abb. 32: Montage der LHMI und der Montagehalterungen 1 M5-Schrauben 2 LHMI-Montagehalterungen 3 Montagehalterung Bringen Sie mit den M6-Schrauben die Montagehalterung am Schutzgerät an. REX640 Installations-Handbuch...
  • Seite 50 Abschnitt 4 2NGA000074 A Montage GUID-3E3D8C5A-C66F-4F68-A358-D131A8C1D0DC V1 DE Abb. 33: Anbringen der Montagehalterung am Schutzgerät 1 Montagehalterung 2 M6-Schrauben Ziehen Sie die M6-Schrauben mit einem Anzugsmoment von 9 Nm ±5 % an. Heben Sie das Schutzgerät an die vorgesehene Position mit den bereits vorhandenen Schrauben an die Halterung.
  • Seite 51 Abschnitt 4 2NGA000074 A Montage GUID-A8704737-BAC1-4ED2-B391-7CCC4D6FA292 V1 DE Abb. 34: Anbringen und Anziehen der M5-Schrauben 1 M5-Schrauben REX640 Installations-Handbuch...

  • Seite 52: 19"-Einschubmontage Des Schutzgeräts Mit Lokaler Hmi

    Abschnitt 4 2NGA000074 A Montage GUID-04690139-3A2F-4E59-A54F-7DF46B251BA1 V1 DE Abb. 35: An der Tür montiertes Schutzgerät mit LHMI A 265,0 mm B 339,0 mm C 313,2 mm mit Schraubklemmen für Stromwandler/Spannungswandler-Anschlüsse 325,1 mm mit Ringkabelschuhen für Stromwandler/Spannungswandler-Anschlüsse 345,0 mm mit Erdungsschiene...
  • Seite 53 1.5. Setzen Sie die M5-Schrauben in die oberen Bohrungen der Montagehalterung ein, ziehen Sie sie aber nicht an. Lassen Sie sie 3 bis 4 mm offen. GUID-36E3AAF1-DF3B-4B71-8D74-EE39725B7722 V1 DE Abb. 36: Montage der LHMI und der Montagehalterung 1 M5-Schrauben 2 7 HE Trägerplatte...
  • Seite 54 Abschnitt 4 2NGA000074 A Montage GUID-D13608DE-A717-4EA0-B2FE-45D4B36388CA V1 DE Abb. 37: Installieren der RJ-45-Kupplung 1 RJ-45-Kupplung Bringen Sie mit den M6-Schrauben die Montagehalterung am Schutzgerät an. Ziehen Sie die M6-Schrauben mit einem Anzugsmoment von 9 Nm ±5 % an. REX640 Installations-Handbuch...
  • Seite 55 Abschnitt 4 2NGA000074 A Montage GUID-28150EB1-8747-4B64-A019-4C4B07242554 V1 DE Abb. 38: Anbringen der M6-Schrauben 1 Montagehalterung 2 M6-Schrauben Heben Sie das Schutzgerät an die vorgesehene Position mit den bereits vorhandenen Schrauben an der Montagehalterung. Setzen Sie die M5-Schrauben in den unteren Bohrungen ein.
  • Seite 56 Abschnitt 4 2NGA000074 A Montage GUID-3346C113-B70D-40B9-AF45-9C13B5C7FE4C V1 DE Abb. 39: Anbringen und Anziehen der M5-Schrauben 1 M5-Schrauben REX640 Installations-Handbuch...

  • Seite 57: Montage Des Erdungsschienensatzes

    Abschnitt 4 2NGA000074 A Montage GUID-114D4B02-C219-4A7C-A01D-32D623A64748 V1 DE Abb. 40: In 19"-Rahmen montiertes Schutzgerät mit LHMI 482,6 mm (19") 310,35 mm (7 HE) C 265,0 mm D 7,6 mm 19 mm 313,2 mm mit Schraubklemmen für Stromwandler/Spannungswandler-Anschlüsse 325,1 mm mit Ringkabelschuhen für Stromwandler/Spannungswandler-Anschlüsse...
  • Seite 58 Abschnitt 4 2NGA000074 A Montage GUID-52F79904-C482-4CC5-BFC5-047479232344 V1 DE Abb. 41: Montage der Erdungsschiene 1 Modul 2 Erdungsschiene 3 M3-Schrauben und -Unterlegscheiben 4 Kante mit Fase zeigt zur Bundschraube des Moduls Ziehen Sie die M3-Schrauben mit einem Anzugsmoment von 0,8 Nm ±5 % an.
  • Seite 59 Abschnitt 4 2NGA000074 A Montage GUID-F664BEF9-EF9F-4E87-8600-2841653DBF35 V1 DE Abb. 42: Installieren des Moduls Installieren Sie die Anschlüsse mit Kabeln am Modul. Verwenden Sie abisolierte Kabel, um einen direkten Kontakt mit der Erdungsschiene herzustellen. REX640 Installations-Handbuch...
  • Seite 60 Abschnitt 4 2NGA000074 A Montage GUID-8078F871-0FED-4C58-8BB6-0AEE4A0DFAD8 V1 DE Abb. 43: Installieren der Anschlüsse 1 Anschlüsse mit Kabel Montieren Sie Schirmklemmen, um einen direkten Kontakt zwischen Kabelmantel und Erdungsschiene herzustellen. REX640 Installations-Handbuch...

  • Seite 61: Einbau Von Optischen Sensoren Für Ein Lichtbogenschutzsystem

    Abschnitt 4 2NGA000074 A Montage GUID-B4DE4C5B-7594-47D6-9446-68CB7502FB33 V1 DE Abb. 44: Installieren der Schirmklemmen 1 Schirmklemme Siehe auch Abschirmung der RTD/mA-Gerätekabel. 4.3.5 Einbau von optischen Sensoren für ein Lichtbogenschutzsystem Der Lichtbogenschutz wird zur Erkennung von Lichtbogensituationen in luftisolierten, metallgekapselten Schaltanlagen verwendet.
  • Seite 62 Abschnitt 4 2NGA000074 A Montage Bohren Sie ein Loch (Ø 10 mm) in die Wand des überwachten Bereichs. GUID-1757716F-9739-4361-BCE0-2B5E847313EA V1 DE Abb. 45: Abmessungen des optischen Sensors A 3,5 mm B 10 mm C ∅ 9,5 mm D 19 mm Setzen Sie den optischen Sensor in das Loch ein und befestigen Sie ihn mit einer selbstschneidenden M3-Schraube.

  • Seite 63: Lüftung

    Abschnitt 4 2NGA000074 A Montage GUID-204F3D72-7019-4F72-98CA-61B2B25EF51B V1 DE Abb. 46: Einbau des optischen Sensors Stellen Sie sicher, dass der Kabelbinder in der Nut des Sensors sitzt, damit er nicht das Licht blockiert. 4.3.6 Lüftung • Lassen Sie ausreichend Platz um das Schutzgerät, um eine ausreichende Belüftung sicherzustellen.

  • Seite 65: Abschnitt 5 Anschlüsse

    Abschnitt 5 2NGA000074 A Anschlüsse Abschnitt 5 Anschlüsse Erforderliches Werkzeug Tabelle 2: Werkzeug für die Montage von Anschlüssen Anschlusstyp Werkzeug zur Verankerung von Anschlüssen Werkzeug zum Anschlie‐ ßen von Leitungen Schlitzkopf (DIN 5264) ISO 8764/2 Schlitzkopf (DIN 5364) (mm) (mm) Stromwandler/Spannungswandler-Anschlüsse Schraubklemme 0,6x3,5...

  • Seite 66: Anschließen Von Leitungen An Schraubklemmen

    Abschnitt 5 2NGA000074 A Anschlüsse Verwenden Sie bei Türmontage Feindraht. Informationen zu produktspezifischen Anschlussdiagrammen finden Sie im Technischen Handbuch. 5.2.1 Anschließen von Leitungen an Schraubklemmen Für die elektrischen Anschlüsse werden Schraubklemmen verwendet. Öffnen Sie die Schraubklemme, bevor Sie in diese eine Leitung einführen. Um die Schraubklemme zu öffnen, drehen Sie die Befestigungsschraube gegen den Uhrzeigersinn, bis die Klemmöffnung weit geöffnet ist (die Innenseite der Klemmöffnung ist mit Metall ausgekleidet).

  • Seite 67: Anschließen Von Leitungen An Push-In-Anschlüssen

    Abschnitt 5 2NGA000074 A Anschlüsse Tabelle 4: Leitungsspezifikationen für Ringkabelschuhe Anschlusstyp Leitungsgröße Abisolierlänge Anzugsmoment Anzugsmoment Verseilt Crimphülse (mm) der Befesti‐ der Anker‐ gungsschraube schraube (Nm) (mm²) (mm²) (Nm) Stromwand‐ 0,5...6 1,2...1,5 1)2) ler/Span‐ nungswand‐ ler-Anschlüs‐ Signalan‐ 1,13 0,35 1)4) 0,13...3,3 schlüsse 1) Vom Kabelschuh abhängig 2) Empfohlene Ringkabelschuhe: C-RCI 1,5/M4 3240018, C-RCI 2,5/M4 3240023 und C-RCI 6/M4...

  • Seite 68: Anschließen Von Schutzerde An Der Lokalen Hmi

    Abschnitt 5 2NGA000074 A Anschlüsse GUID-38B534BA-2733-44B0-AF98-C964FCF6D323 V1 DE Abb. 47: Anordnung des Schutzerdungsbolzens Jedes Schutzgerät muss über ein eigenes Erdungskabel verfügen, das am Erdungskreis angeschlossen ist. Schließen Sie das Erdungskabel an der Erdungsschiene an. Fädeln Sie das Kupferkabel in den Schutzerdungsbolzen ein.

  • Seite 69: Anschließen Von Analogsignalen

    Abschnitt 5 2NGA000074 A Anschlüsse GUID-93E2EC7F-92D8-4AEE-8568-7508EF13D59B V1 DE Abb. 48: Lösen der T20 Schutzerdungsschraube Ziehen Sie die Schutzerdungsschraube mit einem Anzugsmoment von 1,5 Nm ±10 % an. Anschließen von Analogsignalen Für das Anschließen der Analogsignale wird ein Anschlussdiagramm benötigt. •...
  • Seite 70 Abschnitt 5 2NGA000074 A Anschlüsse GUID-8E0C4505-14AB-49DD-90B5-750DF82B4FE8 V1 DE Abb. 49: Identifizieren der Farbcodierung für Strom- und Spannungswandler 1 Hellgraue Paare mit Kurzschlussvorrichtung (Stromwandler), RAL7035 2 Dunkelgraue Paare ohne Kurzschlussvorrichtung (Spannungswandler), RAL7042 GUID-C98AA402-C69C-4820-9E5B-29669F0A366F V1 DE Abb. 50: Lose Farbcodierung des Stromwandler/Spannungswandler-...

  • Seite 71: Anschließen Von Strom- Und Spannungseingängen

    Abschnitt 5 2NGA000074 A Anschlüsse GUID-0F27F3F1-B775-47FD-8940-F66CD1A152DE V1 DE Abb. 51: Feste Farbcodierung des Stromwandler/Spannungswandler- Anschlusses 1 Farbcodierung des Stromwandler-Anschlusses 2 Farbcodierung des Spannungswandler-Anschlusses 3 Unbelegter Anschluss 5.4.1 Anschließen von Strom- und Spannungseingängen Jede Klemme für Strom-/Spannungswandler ist für eine Leitung mit 0,5-6,0 mm oder für zwei Leitungen mit höchstens 2,5 mm...
  • Seite 72 Abschnitt 5 2NGA000074 A Anschlüsse L1 L2 L3 AIM1001 Positive 57-240V Lastfluss- richtung 57-240V 57-240V 57-240V 57-240V 1/5A 1/5A 1/5A 1/5A 0.2/1A CT5 (nur für Erdfehlerstrom) GUID-A274F38C-5302-4EA9-83F9-5BB17C7672BF V1 DE Abb. 52: AIM1001 REX640 Installations-Handbuch...
  • Seite 73 Abschnitt 5 2NGA000074 A Anschlüsse L1 L2 L3 AIM1002 57-240V Positive Lastfluss- richtung 57-240V 57-240V 57-240V 1/5A 1/5A 1/5A 1/5A 1/5A 1/5A GUID-E49A0352-50CA-4FE5-9D3D-AD4F09A10F06 V1 DE Abb. 53: AIM1002 REX640 Installations-Handbuch...
  • Seite 74 Abschnitt 5 2NGA000074 A Anschlüsse L1 L2 L3 Positive Strom- richtung SIM1001 Sensor I Sensor U Sensor I Sensor U Sensor I Sensor U 57-240 0.2/1A (nur für Erd- fehlerstrom) GUID-549B3B87-483B-4411-9790-D4FA8525936B V1 DE Abb. 54: SIM1001 REX640 Installations-Handbuch...

  • Seite 75: Anschließen Von Rtd- Und Ma-Eingängen

    Sensor U 57-240 0.2/1A (nur für Erd- fehlerstrom) GUID-D37ABF6A-CE39-4293-8D4B-1DA95A077D27 V1 DE Abb. 55: SIM1001 5.4.2 Anschließen von RTD- und mA-Eingängen • Schließen Sie die Leitungen von den Wandlern an das richtige Gerät an. Jede Anschlussklemme für RTD- und mA-Eingänge ist für eine Leitung mit 0,5-2,5 mm oder für zwei Leitungen mit 0,5-1,0 mm...

  • Seite 76: Abschirmung Der Rtd/Ma-Gerätekabel

    Abschnitt 5 2NGA000074 A Anschlüsse RTD1001 RTD1 RTD2 RTD3 RTD4 RTD5 RTD6 RTD7 RTD8 RTD9 RTD10 GUID-3EC6FABE-BF3C-4789-AC2F-428C7D177126 V1 DE Abb. 56: RTD1001 5.4.2.1 Abschirmung der RTD/mA-Gerätekabel Installieren Sie die Anschlüsse mit Kabeln am Modul. REX640 Installations-Handbuch...
  • Seite 77 Erdungsschiene herzustellen. Die Position des Kabels wirkt sich auf die Abisolierlänge und -position aus. GUID-28836E17-19C9-4D8A-813F-45F08A18FCC1 V1 DE Abb. 57: Installieren der Anschlüsse 1 Anschlüsse mit Kabel A/B Beispiele für Abisolierlänge und -position Montieren Sie Schirmklemmen, um einen direkten Kontakt zwischen Kabelmantel und Erdungsschiene herzustellen.

  • Seite 78: Anschließen Von Binärsignalen

    Abschnitt 5 2NGA000074 A Anschlüsse GUID-B4DE4C5B-7594-47D6-9446-68CB7502FB33 V1 DE Abb. 58: Installieren der Schirmklemmen 1 Schirmklemme Anschließen von Binärsignalen • Schließen Sie die Leitungen für die Binärsignale an das richtige Gerät an. Jede Anschlussklemme für binäre Eingangs- und Ausgangssignale ist für eine Leitung mit 0,5-2,5 mm oder für zwei Leitungen mit 0,5-1,0 mm...
  • Seite 79 Abschnitt 5 2NGA000074 A Anschlüsse BIO1001/ BIO1003 BI10 BI11 BI12 BI13 BI14 GUID-2F20AF34-230C-4E35-86AE-A6F930250E3C V1 DE Abb. 59: BIO1001/BIO1003 REX640 Installations-Handbuch...
  • Seite 80 Abschnitt 5 2NGA000074 A Anschlüsse BIO1002/ BIO1004 SPO1 SPO2 SPO3 SPO4 SPO5 SPO6 SPO6_TCS SPO7 SPO8_TCS SPO8 GUID-46FF3F6E-0E8C-4FA7-8964-0480330AC56A V1 DE Abb. 60: BIO1002/BIO1004 REX640 Installations-Handbuch...

  • Seite 81: Anschließen Der Stromversorgung

    PODP1 PO1_TCS PODP2 PO2_TCS PODP3 PO3_TCS GUID-6B2AB7B2-D285-4F90-A73D-40603FA7050B V1 DE Abb. 61: PSM100x Anschließen der Stromversorgung Der zulässige Hilfsspannungsbereich ist auf dem Aufkleber am Schutzgerät angegeben. • Schließen Sie die Hilfsspannung des Schutzgeräts am Steckplatz G an den Anschlussklemmen X1:1-2 an.

  • Seite 82: Anschließen Der Kommunikationsleitungen

    Abschnitt 5 2NGA000074 A Anschlüsse GUID-982F5238-6B8A-44C0-B7C2-F791D8D5871F V1 DE Abb. 62: Anschließen der Hilfsspannung Anschließen der Kommunikationsleitungen • Stellen Sie vor dem Anschließen sicher, dass das Hardware-Modul über die richtigen Kommunikationsschnittstellen verfügt. Das Kommunikationsmodul befindet sich im Steckplatz A2. Informationen zu Kommunikationsschnittstellen finden Sie im Technischen Handbuch.

  • Seite 83: Anschließen Des Externen Anzeigemoduls

    Abschnitt 5 2NGA000074 A Anschlüsse zum Zeitpunkt der Auslieferung nicht in die Schnittstelle integriert ist, muss er in den X6/LD-Anschluss eingesetzt werden, wenn eine Schutzkommunikation verwendet werden soll. Entfernen Sie die Staubschutzkappe am X6/LD-Anschluss, um an die SFP- Buchse zu gelangen. Stecken Sie den SFP-Transceiver in die Buchse und stellen Sie sicher, dass der Transceiver ordnungsgemäß...
  • Seite 84 Abschnitt 5 2NGA000074 A Anschlüsse GUID-D53AE6BA-8746-4796-B1C9-13352190FAEA V1 DE Abb. 63: LHMI-Anschlüsse 1 USB-Anschluss 2 RJ-45-Anschlüsse REX640 Installations-Handbuch...

  • Seite 85: Abschnitt 6 Prüfen Der Installation

    Abschnitt 6 2NGA000074 A Prüfen der Installation Abschnitt 6 Prüfen der Installation Prüfen der Hardware- und Software- Versionsnummern • Angaben zur Hard- und Softwareversion finden Sie auf dem Aufkleber am Gehäuse des Schutzgeräts. • Angaben zu den im Schutzgerät vorhandenen Modulen finden Sie auf dem Modulaufkleber.
  • Seite 86 Abschnitt 6 2NGA000074 A Prüfen der Installation GUID-01E38A52-DC2C-4E88-ADCF-8956C5DA0497 V1 DE Abb. 64: Entfernen der Schutzfolie Schalten Sie die Stromversorgung des Schutzgeräts und der optionalen LHMI ein. Dies kann auf unterschiedliche Weise geschehen: vom Einschalten eines ganzen Schaltschranks bis zum Einschalten eines einzelnen Schutzgeräts.

  • Seite 87: Abschnitt 7 Ausbau, Reparatur Und Austausch

    Lebenszyklus berücksichtigen. Spezifische Optionen für das Schutzgerät sind in der Retrofit Solutions Database im Internet zu finden: www.abb.com, dann den Links im ABB Service Guide folgen oder über ABB Product Guide vom Service & Support für das jeweilige Produkt. Prüfen der Schutzgerät-Information Die Schutzgerät-Information enthält ausführliche Angaben über das Gerät, z.

  • Seite 88: Einschicken Des Schutzgeräts Zur Reparatur

    2NGA000074 A Ausbau, Reparatur und Austausch Einschicken des Schutzgeräts zur Reparatur • Setzen Sie sich im Falle von Problemen mit dem Produkt mit der nächsten ABB- Niederlassung in Verbindung, um Beratung und Anweisungen zu erhalten. Austauschen des Schutzgeräts • Um das Schutzgerät mit einer anderen identischen Einheit auszutauschen, bauen Sie die alte Einheit aus und die neue ein.

  • Seite 89: Abschnitt 8 Technische Daten

    Abschnitt 8 2NGA000074 A Technische Daten Abschnitt 8 Technische Daten Lokale HMI GUID-D53AE6BA-8746-4796-B1C9-13352190FAEA V1 DE Abb. 65: LHMI-Anschlüsse 1 USB-Anschluss 2 RJ-45-Anschlüsse REX640 Installations-Handbuch...

  • Seite 90: Anschlussseite

    Abschnitt 8 2NGA000074 A Technische Daten Anschlussseite GUID-5D4C7B10-17CA-4F59-B9E0-8024CB82CDE8 V1 DE Abb. 66: Anschlussseite des Schutzgeräts 1 Steckplatzmarkierungen im Gehäuse (oben und unten) 2 Bereitschafts-LED REX640 Installations-Handbuch...

  • Seite 91: Abmessungen

    Abschnitt 8 2NGA000074 A Technische Daten Abmessungen GUID-F2F41580-05C9-4AC1-8DAB-CFD94F0D545A V1 DE Abb. 67: Hauptabmessungen des REX640 A 304,0 mm B 264,8 mm C 242,2 mm mit Schraubklemmen für Stromwandler/Spannungswandler-Anschlüsse 254,1 mm mit Ringkabelschuhen für Stromwandler/Spannungswandler-Anschlüsse 274,0 mm mit Erdungsschiene REX640 Installations-Handbuch...

  • Seite 92: Gehäuseklasse

    Abschnitt 8 2NGA000074 A Technische Daten Tabelle 6: Abmessungen des Geräts Beschreibung Wert Breite 304,0 mm Höhe 264,8 mm Tiefe Mit Schraubklemmen 242,2 mm für Stromwandler/ Spannungswandler- Anschlüsse Mit Ringkabelschuhen 254,1 mm für Stromwandler/ Spannungswandler- Anschlüsse Mit Erdungsschiene 274,0 mm Gewicht Box 6,9-8,8 kg Tabelle 7:...
  • Seite 93 Abschnitt 8 2NGA000074 A Technische Daten GUID-83EEB0CF-75FB-469C-ACC2-69C496D43C5C V1 DE Abb. 68: Seiten am REX640 1 Seite 2 Oben 3 Rückseite 4 Front-/Anschlussseite 5 Unten REX640 Installations-Handbuch...

  • Seite 95: Abschnitt 9 Zubehör Und Bestelldaten

    Abschnitt 9 2NGA000074 A Zubehör und Bestelldaten Abschnitt 9 Zubehör und Bestelldaten Tabelle 10: Lokale HMI Bestellartikel Bestellnummer LHMI 2RCA033008A0001 LHMI, konforme Beschichtung 2RCA033008A0901 1 m Anschlusskabel für LHMI 1MRS120549-1 2 m Anschlusskabel für LHMI 1MRS120549-2 3 m Anschlusskabel für LHMI 1MRS120549-3 5 m Anschlusskabel für LHMI 1MRS120549-5...
  • Seite 96 Abschnitt 9 2NGA000074 A Zubehör und Bestelldaten Bestellartikel Bestellnummer Kabel für optischen Lichtbogensensor 15 m 2RCA040290A0015 Kabel für Lichtbogen-Schleifensensor 5 m 2RCA041050A0005 Kabel für Lichtbogen-Schleifensensor 10 m 2RCA041050A0010 Kabel für Lichtbogen-Schleifensensor 15 m 2RCA041050A0015 Kabel für Lichtbogen-Schleifensensor 20 m 2RCA041050A0020 Kabel für Lichtbogen-Schleifensensor 25 m 2RCA041050A0025 Kabel für Lichtbogen-Schleifensensor 30 m...

  • Seite 97: Abschnitt 10 Glossar

    Abschnitt 10 2NGA000074 A Glossar Abschnitt 10 Glossar Elektromagnetische Verträglichkeit Mensch/Maschine-Schnittstelle Hardware International Electrotechnical Commission Anschlusstyp für Glasfaserkabel, IEC 61754-20 Flüssigkristallpolymer LHMI Lokale Mensch-Maschine-Schnittstelle 1. Personal Computer 2. Polycarbonat Produktkonnektivitätsebene (Product Connectivity Level) RJ-45 Galvanischer Steckverbindertyp RoHS Beschränkung der Verwendung gefährlicher Stoffe Resistance Temperature Detector (Widerstandstemperaturdetektor) Software Universal Serial Bus...
