7.2.6 Anschlussbeispiel des REF542plus mit Analogeingängen
1VTA100114-Rev. 04 de
Gültig ab Version V4D02
Multifunktionale Schutz- und Steuerungseinheit REF542 plus
Bedienungsanleitung Motorschutz mit ATEX - Zertifizierung
Symbol Erläuterung
Widerstand mit einer festen
Anzapfung
Stromwandler
Dreiphasiger Transformator
Spannungswandler

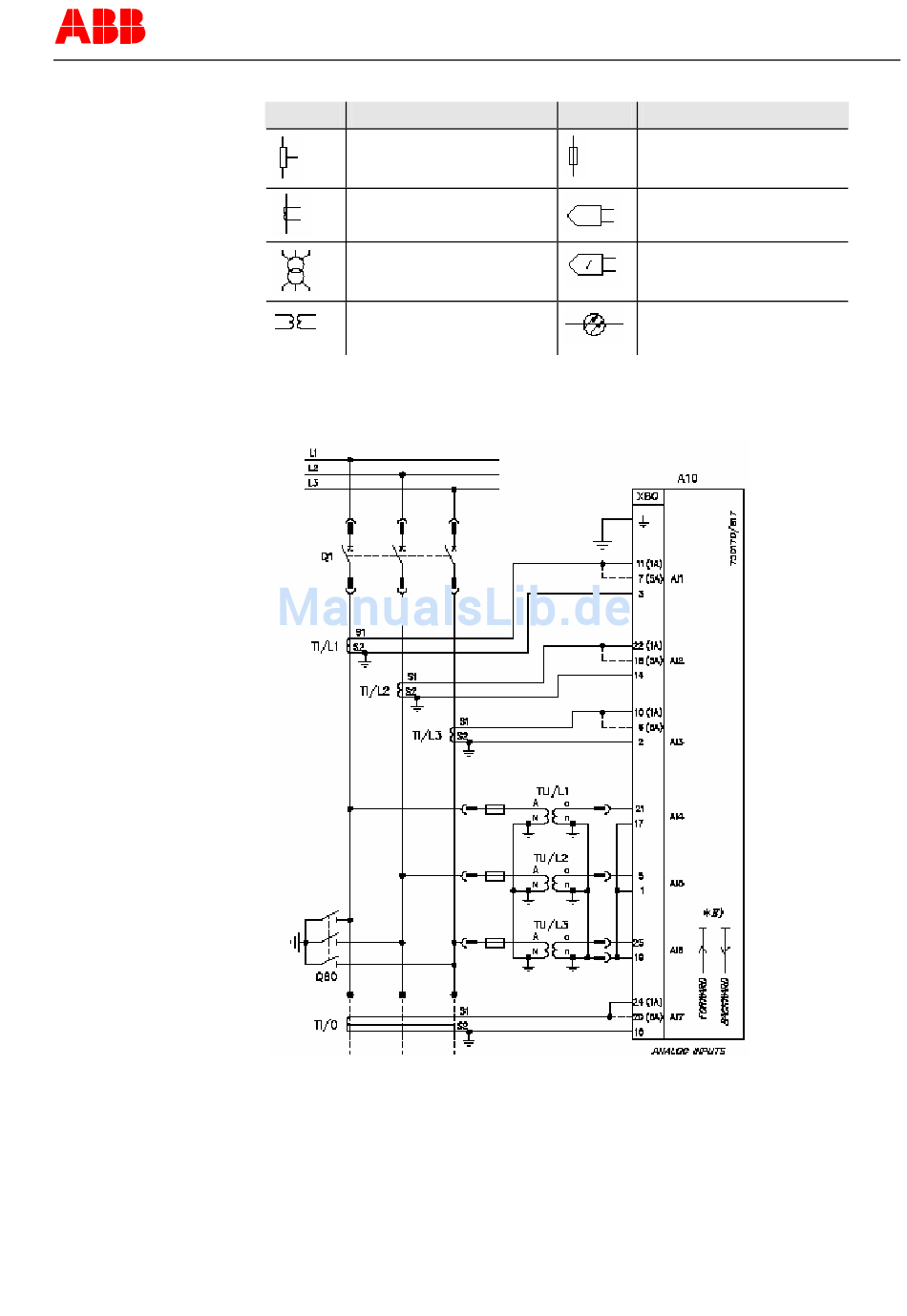

Bild 24: Beispiel eines Anschlussschaltbildes für Eingangs- und Ausgangsfelder mit Wandlern
PTMV, 19.01.05
Symbol Erläuterung
Sicherung
Sensor
Stromsensor
Faseroptisches Kabel
(Lichtwellenleiter)
Motorschutz 51 / 68
