Hinweis
1VTA100114-Rev. 04 de
Gültig ab Version V4D02
Multifunktionale Schutz- und Steuerungseinheit REF542 plus
Bedienungsanleitung Motorschutz mit ATEX - Zertifizierung
REF542plus
WD
d30
L+
L-

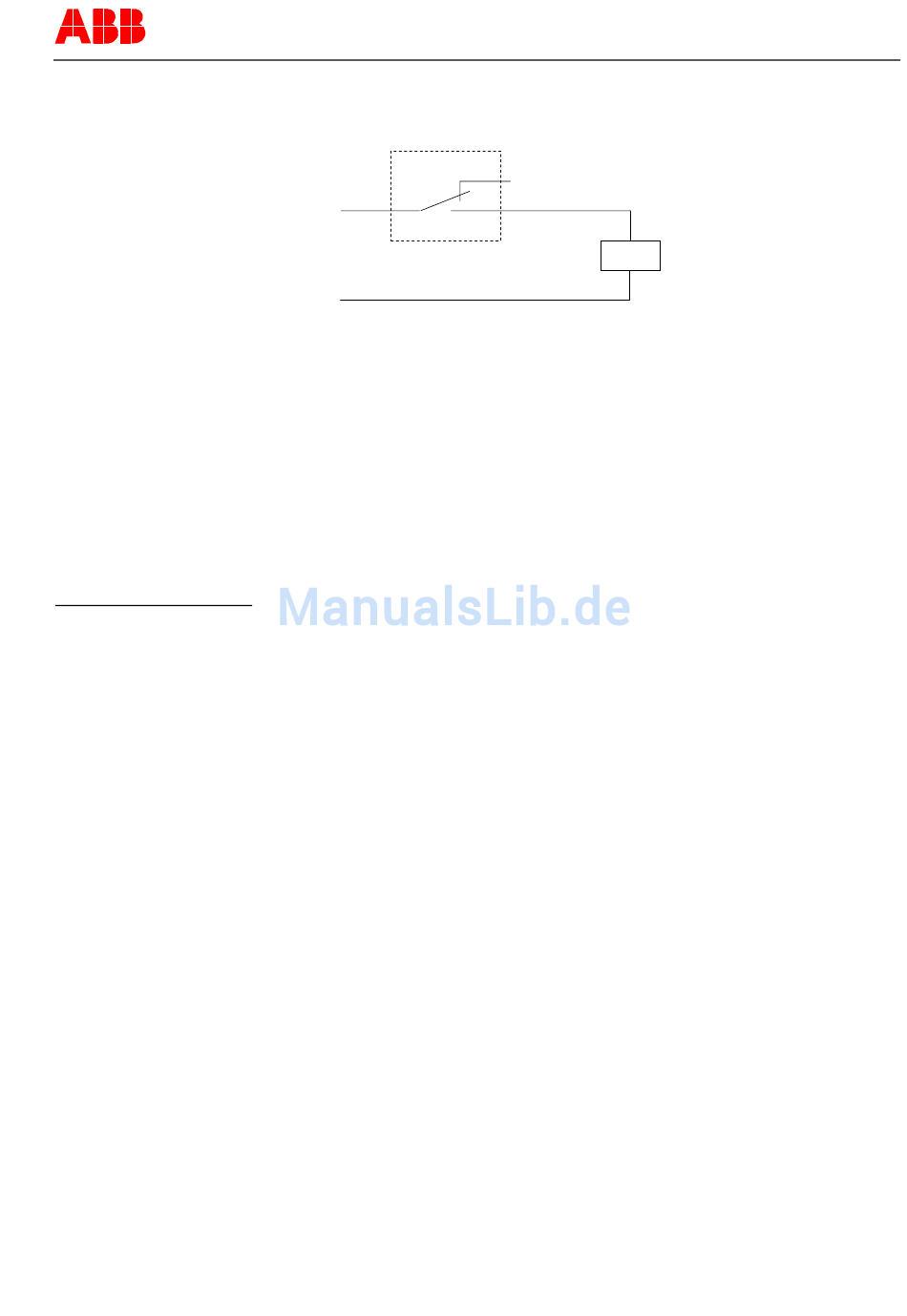

Bild 14: Auslösung des Leistungsschalter durch einen Unterspannungsauslösers
Im obigem Bild ist ein Beispiel dargestellt. Die Watch Dog Funktion WD steuert ein
Relais mit einem Wechsler an. Im störungsfreien Zustand ist der Arbeitskontakt ge-
schlossen und wird in den Kreis für den Unterspannungsauslöser mit separat gesi-
cherter Stromversorgung eingeschleift. Wenn der Watchdog Kontakt bei einer Funkti-
onsstörung sich öffnet, wird der Leistungsschalter durch die fehlende Spannung am
Unterspannungsauslöser mechanisch betätigt.
Gemäß DIN EN 954-1 Stand März 1997 entspricht das REF542plus den Anforder-
ungen der Kategorie 2. Ein erkanntes Fehlverhalten des Systems wird durch eine
Watchdog-Schaltung detektiert und führt über eine direkte Verbindung des Watch-
dog-Relais mit dem Auslöser des Leistungsschalters zur unmittelbaren Abschaltung
des Systems
PTMV, 19.01.05
-X21:
z30
z32
Unterspannungs-
U<
Auslöser für den
Leistungsschalter
Motorschutz 42 / 68
