Displayanzeigen
Displaymodus
Im Normalbetrieb kann ständig eine Betriebsvariable
nach Wahl des Anwenders angezeigt werden. Mit
den Tasten [+/-] können die folgenden Optionen im
Displaymodus angezeigt werden:
- Ausgangsfrequenz [Hz]
- Ausgangsstrom [A]
- Ausgangsspannung [V]
- Zwischenkreisspannung [V]
- Ausgangsleistung [kW]
Menümodus
Um in denMenümoduszu gelangen, müssen gle-
ichzeitig die Tasten [QUICK MENU] + [+] gedrückt
werden.
Im Menümodus können die meisten Parameter des
Frequenzumrichters geändert werden. Mit den [+/-]
Tasten werden die Parameter nacheinander
angezeigt. Während der Anzeige im Menümodus
blinkt die jeweilige Parameternummer.

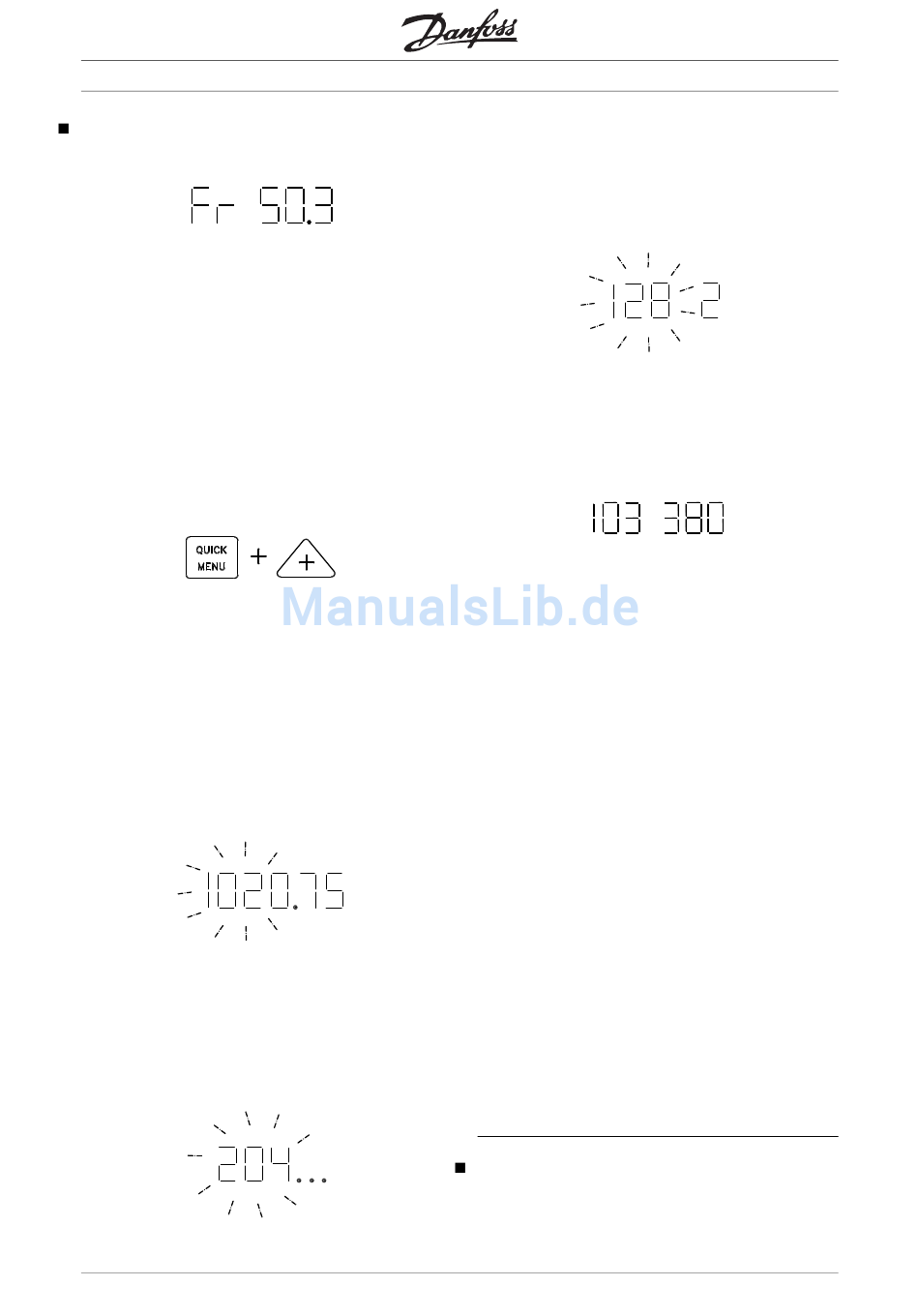

Das Display zeigt, daß die Einstellung in Parameter
102 Motorleistung P
0,75 ist. Um den Wert 0,75
M,N
zu ändern, muß zuerst [CHANGE DATA] gedrückt
werden; anschließend kann der Parameterwert mit
den [+/-] Tasten geändert werden.
6
®
VLT
Serie 2800
Wenn das Display für einen gegebenen Parameter
rechts drei Punkte anzeigt, hat der Parameterwert
mehr als drei Stellen. Zur Anzeige des Werts
[CHANGE DATA] drücken.
Das Display zeigt, daß für Parameter 128 Thermis-
cher Motorschutz die Einstellung Abschaltung
Thermistor [2] erfolgte.
Schnellmenü
Die [QUICK MENU] Taste bietet Zugriff auf die 12
wichtigsten Parameter des Frequenzumrichters.
Nach der Programmierung ist der Frequenzumrichter
in den meisten Fällen betriebsbereit. Wenn die
[QUICK MENU] Taste im Displaymodus gedrückt
wird, wird das Schnellmenü gestartet. Mit den [+/-]
Tasten können Sie die Parameter im Schnellmenü
nacheinander anzeigen und dann den Parameterw-
ert nach dem Drücken von [CHANGE DATA] mit den
[+/-] Tasten ändern.
Die Parameter im Schnellmenü sind:
• Par. 102 Motorleistung P
• Par. 103 Motorspannung U
• Par. 104 Motorfrequenz f
• Par. 105 Motorstrom I
• Par. 106 Motornenndrehzahl n
• Par. 107 Automatische Motoranpassung.
• Par. 204 Min-Sollwert Ref
• Par. 205 Max-Sollwert Ref
• Par. 207 Rampe Auf - Zeit
• Par. 208 Rampe Ab - Zeit
• Par. 002 Betriebsart (Ort/Fern)
• Par. 003 Ort Sollwert
Parameter 102 - 106 kann auf dem Typenschild des
Motors abgelesen werden.
Hand Auto
Während des normalen Betriebsablaufs arbeitet der
Frequenzumrichter im Automatikbetrieb, wo er über
die Steuerklemmen mit einem - analogen oder digi-
talen - Führungssignal angesteuert wird. In jedem
