Drehzahl Ab geändert werden. Ist Sollwert speich-
ern aktiv, so wird die Programmierung nach einem
Stoppbefehl und bei einem Netzausfall gespeichert.
Ausgang speichern speichert die aktuelle Ausgangs-
frequenz (in Hz). Die Ausgangsfrequenz kann nun
nur mit Drehzahl Auf und Drehzahl Ab geändert wer-
den.
ACHTUNG!:
Ist Ausgang speichern aktiv, kann der Fre-
quenzumrichter nur gestoppt werden, wenn
Motorfreilauf invers, Schnellstopp oder Gleichstrom-
bremse über einen digitalen Eingang gewählt ist.
Drehzahl Auf und Drehzahl Ab sind zu wählen, wenn
eine digitale Steuerung der Drehzahl auf/ab gewün-
scht wird. Diese Funktion ist nur aktiv, wenn Sollwert
speichern oder Ausgang speichern gewählt wurde.
Ist Drehzahl auf aktiv, so werden der Sollwert bzw.
die Ausgangsfrequenz erhöht; ist Drehzahl ab aktiv,
so wird der Sollwert bzw. die Ausgangsfrequenz
reduziert. Die Ausgangsfrequenz wird über die Ram-
penzeiten in den Parametern 209-210 Rampenzeit
2 geändert.
Ein Impuls (logisch '1' mindestens für 14 ms und
Pausenzeit mindestens 14 ms) führt zu einer
Drehzahländerung von 0,1 % (Sollwert) bzw. 0,1 Hz
(Ausgangsfrequenz). Beispiel:
Klemme Klemme Sollwert
29 33 speichern/
Ausgang
speichern.
0 0 1
0 1 1
1 0 1
1 1 1
Sollwert speichern kann geändert werden, selbst
wenn der Frequenzumrichter gestoppt ist. Der Sollw-
ert wird auch bei Netztrennung gespeichert.
Frequenzkorrektur auf/ab ist zu wählen, wenn der
Sollwert um einen in Parameter 219
Anpassungswert-% eingestellten Wert erhöht oder
verringert werden soll.
Ver- Frequen-
langsamen zkorr. auf
0 0
0 1
1 0
1 1
= Werkseinstellung. () = Displaytext. [] = bei Kommunikation über serielle Schnittstelle benutzter Wert
36
Funktion
Keine
Drehz.änderung
Drehz. auf
Drehz. ab
Drehz. ab
Funktion
Keine Drehz.änderung
Beschl. um % Wert
Verlangs. um % Wert
Verlangs. um % Wert
MG.28.A5.03 - VLT ist ein eingetragenes Warenzeichen von Danfoss
®
VLT Serie 2800
Rampe 2 ist zu wählen, wenn zwischen Rampe 1
(Parameter 207-208) und Rampe 2 (Parameter 209-
210) gewechselt werden soll. Logisch '0' bewirkt
Rampe 1 und logisch '1' Rampe 2.
Festsollwertanwahl, lsb und Festsollwertanwahl, msb
ermöglicht die Auswahl eines der vier Festsollwerte
gemäß nachstehender Tabelle:
Festsollwert Festsollwert
msb lsb
0 0
0 1
1 0
1 1
Festsollwert ein dient zum Wechsel zwischen Ferns-
teuersollwert und Festsollwert. Voraussetzung ist die
Auswahl von Externe Anwahl [2] in Parameter 214
Sollwert-Funkt. Logisch '0' = Fernsteuersollwerte ak-
tiv, logisch '1' = einer der vier Festsollwerte aktiv,
siehe vorstehende Tabelle.

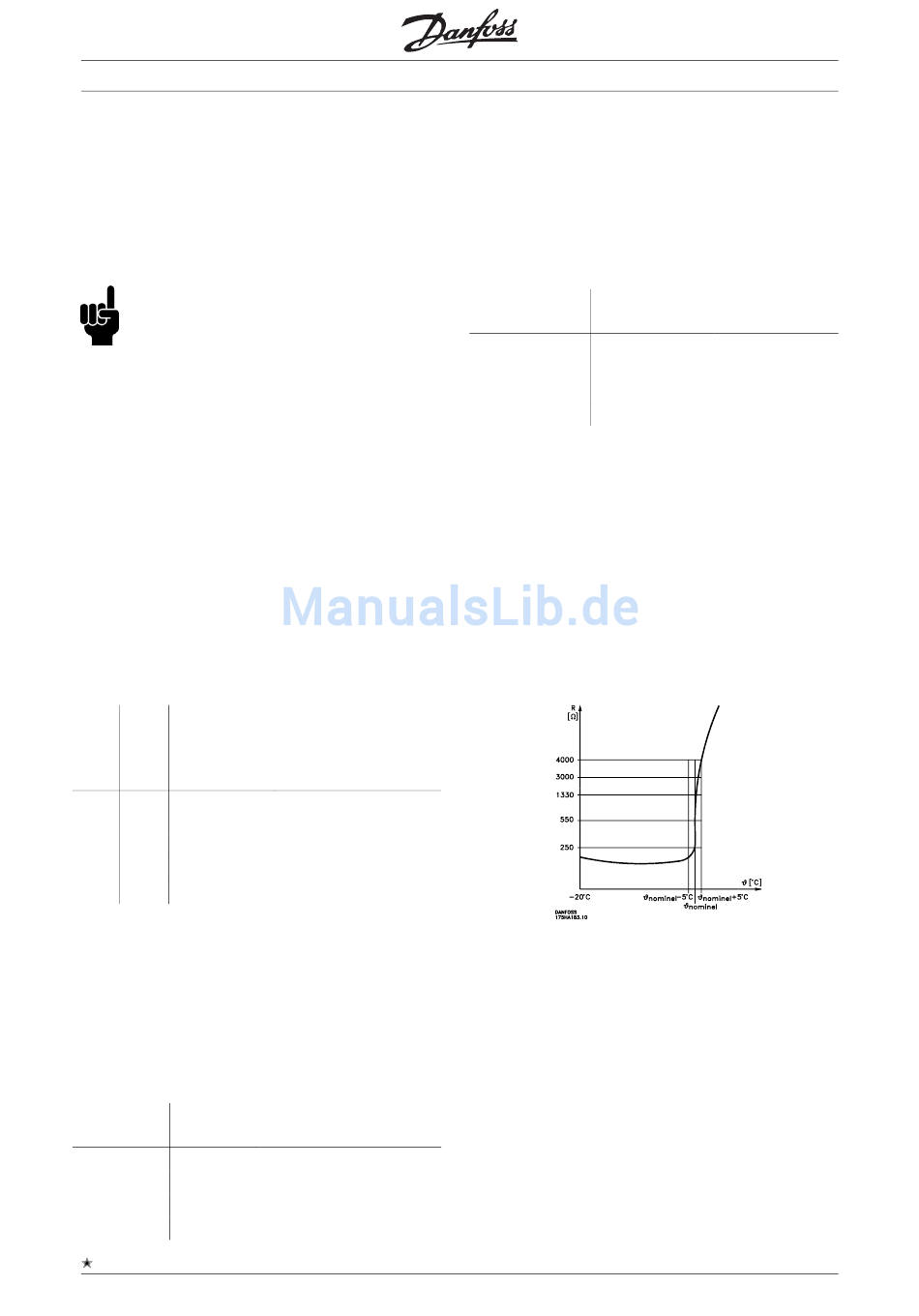

Thermistor ist zu wählen, wenn ein evtl. im Motor in-
tegrierter Thermistor den Frequenzumrichter bei
Überhitzung des Motors abschalten soll. Der Ab-
schaltwiderstand beträgt 3 k?.
Wenn ein Motor statt dessen einen Klixon-
Thermoschalter hat, kann dieser ebenfalls am
Eingang angeschlossen werden. Bei paral-
lelgeschalteten Motoren müssen die Thermistoren/
Thermoschalter in Serie geschaltet werden
(Gesamtwiderstand unter 3 k?).
Parameter 128 Thermischer Motorschutz muß für
Thermistor-Warnung [1] oder Thermistor-Auslösung
[2] programmiert und der Thermistor zwischen
einem Digitaleingang und Klemme 50 (Ver-
sorgungsspannung + 10 V) angeschlossen werden.
Funktion
Festsollwert 1
Festsollwert 2
Festsollwert 3
Festsollwert 4
