Danfoss VLT 2800-series Einleitung Seite 21

(WARNUNG THERMISTOR)
Abschaltung Thermistor (ABSCHAL T THERMIS-
TOR)
ETR Warnung 1 (ETR WARN. 1)
ETR Abschaltung 1 (ETR ABSCHALT. 1)
ETR Warnung 2
ETR Abschaltung 1 (ETR WARN. 2)
Wert:
ETR Abschaltung 2 (ETR ABSCHALT. 2)
ETR Warnung 3 (ETR WARN. 3)
ETR Abschaltung 3 (ETR ABSCHALT. 3)
ETR Warnung 4 (ETR WARN. 4)
ETR Abschaltung 4 (ETR ABSCHALT. 4)
Funktion:
Der Frequenzumrichter kann die Motortemperatur
auf zwei unterschiedliche Weisen überwachen:
- Mit einem am Motor montierten PTC-Thermistor.
Thermistor zwischen Klemme 50 (+ 10V) und
einer der digitalen Eingangsklemmen 18, 19, 27
oder 29 anschließen. Siehe Parameter 300 Digi-
tale Eingänge.

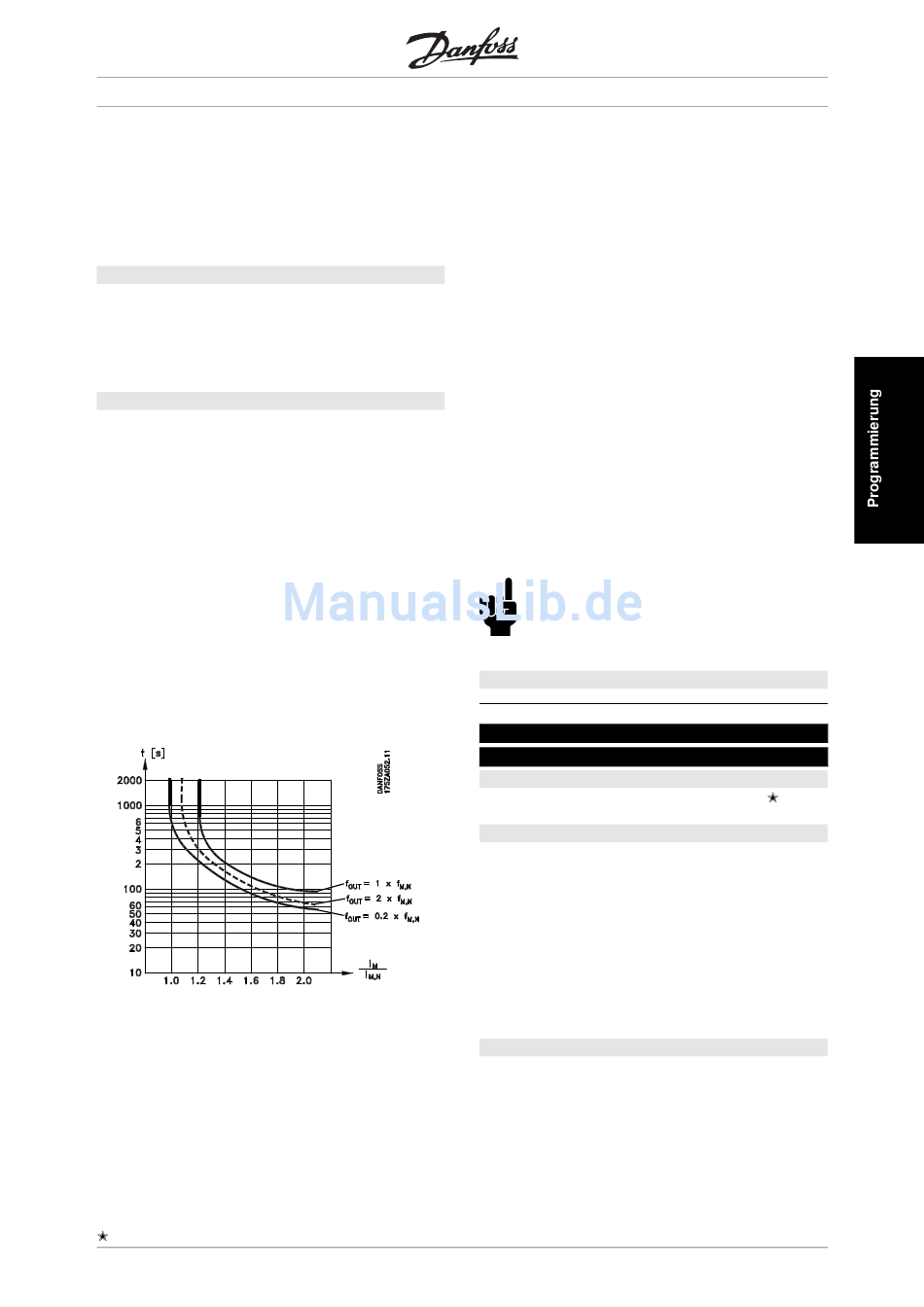

- Berechnung der thermischen Belastung (ETR -
elektronischer Motorschutzschalter) auf Grund-
lage der aktuellen Last und Zeit. Diese wird mit
dem Motorbemessungsstrom I verglichen.
torbemessungsfrequenz f
berücksichtigen die notwendige Lastverringerung
bei niedrigen Drehzahlen, wenn die innere Lüf-
tung des Motors reduziert ist.
Die ETR-Funktionen 1-4 beginnen erst mit der
Lastermittlung, wenn auf die entsprechende Satzan-
wahl umgeschaltet wird. Dies bedeutet, daß die
ETR-Funktion auch beim Wechsel zwischen zwei
oder mehreren Motoren verwendet werden kann.
< par.desc.choice>
Kein Motorschutz [0] ist zu wählen, wenn Warnung
oder Abschaltung bei überlastetem Motor nicht erfol-
gen sollen.
= Werkseinstellung. () = Displaytext. [] = bei Kommunikation über serielle Schnittstelle benutzter Wert
MG.28.A5.03 - VLT ist ein eingetragenes Warenzeichen von Danfoss
[1]
[ 2]
[ 3]
[4 ]
[ 5]
[6 ]
[ 7]
[8 ]
[ 9]
[10 ]
Mo-
M,N
. Die Berechnungen
M,N
®
VLT Serie 2800
Abschaltung Thermistor [1] ist zu wählen, wenn eine
Abschaltung erfolgen soll, wenn der angeschlossene
Thermistor zu heiß wird. Thermistor wird zu heiß.
Abschaltung Thermistor [2] ist zu wählen, wenn eine
Abschaltung erfolgen soll, wenn der angeschlossene
Thermistor zu heiß wird.
ETR Adv- wählen, wenn eine Warnung erfolgen soll,
falls der Motor nach den Berechnungen überlastet
ist. Der Frequenzumrichter kann auch so program-
miert werden, daß er ein Warnsignal über den
digitalen Ausgang gibt.
ETR Abschaltung ist zu wählen, wen n eine War-
nung erfolgen soll, wenn der Motor nach den
Berechnungen überlastet ist.
ETR Warnung 1-4 ist zu wählen, wenn eine Warnung
erfolgen soll, wenn der Motor nach den Berechnun-
gen überlastet ist. Der Frequenzumrichter kann auch
so programmiert werden, daß er ein Warnsignal über
den digitalen Ausgang gibt. ETR Abschaltung 1-4 ist
zu wählen, wenn eine Warnung erfolgen soll, wenn
der Motor nach den Berechnungen überlastet ist.
ACHTUNG!:
Diese Funktion kann die einzelnen Mo-
toren bei parallel geschalteten Motoren nicht
schützen.
Beschreibung der Auswahl:
130 Startfrequenz
130
(STARTFREQUENZ)
Wert:
0,0 - 10,0 Hz
Funktion:
Die Startfrequenz ist nach einem Startbefehl für die
in Parameter 120 Startverzögerung eingestellte Zeit
aktiv. Die Ausgangsfrequenz 'springt' zur nächsten
eingestellten Frequenz. Einige Motoren, z.B.
Konusanker-Motoren, benötigen eine erhöhte Span-
nung/Startfrequenz (Verstärkung), um die
mechanische Bremse zu lösen. Hierzu werden die
Parameter 130 Startfrequenz und 131 Startspan-
nung benutzt.
Beschreibung der Auswahl:
Gewünschte Startfrequenz einstellen. Es wird davon
ausgegangen, daß Parameter 121 Startfunktion auf
Startfrequenz/Horizontalbetrieb [3] bzw. Startfre-
quenz/Vertikalbetrieb [4] gesetzt und in Parameter
0,0 Hz
