Displayanzeige-Zustände
Anzeigemodus
Im Normalbetrieb kann ständig eine Betriebsvariable
nach Wahl des Anwenders angezeigt werden. Mit
den Tasten [+/-] können die folgenden Optionen
im Displaymodus angezeigt werden:
- Ausgangsfrequenz [Hz]
- Ausgangsstrom [A]
- Ausgangsspannung [V]
- Zwischenkreisspannung [V]
- Ausgangsleistung [kW]
- Skalierte Ausgangsfrequenz f
Menümodus
Zum Aufruf des Menümodus müssen [QUICK MENU]
und [+] gleichzeitig gedrückt werden.
Im Menümodus können die meisten Parameter
des Frequenzumrichters geändert werden. Mit den
[+/-] Tasten werden die Parameter nacheinander
angezeigt. Während der Anzeige im Menümodus
blinkt die jeweilige Parameternummer.

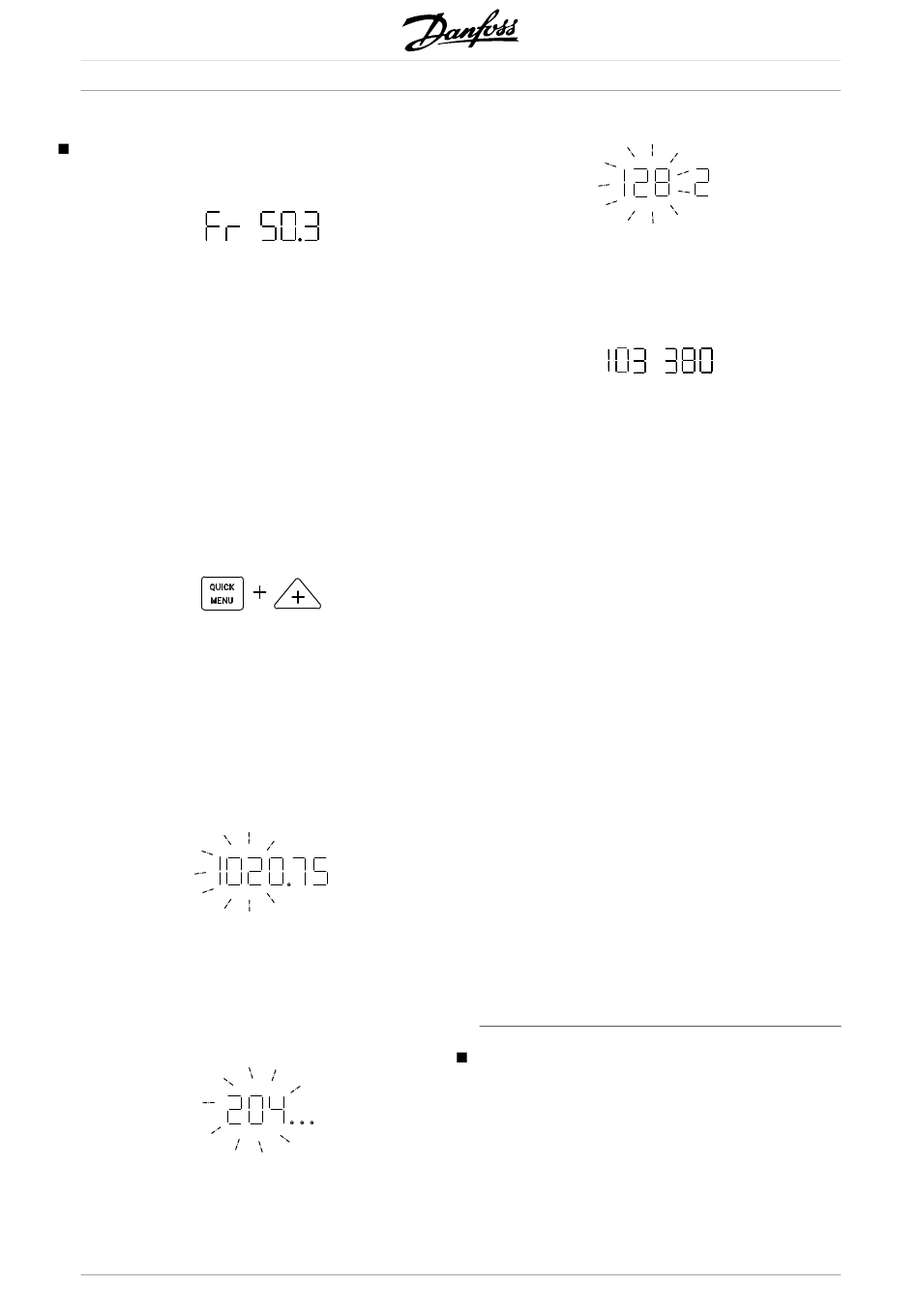

Das Display zeigt, dass die Einstellung in Parameter
102 Motorleistung, P
M,N
0,75 zu ändern, muss zuerst [CHANGE DATA]
gedrückt werden. Der Parameterwert kann dann
über die [+/-]-Tasten geändert werden.
Wenn das Display für einen gegebenen Parameter
rechts drei Punkte anzeigt, hat der Parameterwert
mehr als drei Stellen. Zur Anzeige des Werts
[CHANGE DATA] drücken.
10
x Par. 008
out
0,75 inst. Um den Wert
VLT
Das Display zeigt, dass die Einstellung für
Parameter 128 Thermischer Motorschutz
Abschaltung, Thermistor [2] ist.
Quick-Menü
Die Taste [QUICK MENU] bietet Zugriff auf die 12
wichtigsten Parameter des Frequenzumrichters. Nach
der Programmierung ist der Frequenzumrichter in den
meisten Fällen betriebsbereit. Wenn die Taste [QUICK
MENU] im Anzeigemodus gedrückt wird, wird das
Quick-Menü gestartet. Mit den [+/-] Tasten können Sie
die Parameter im Quick-Menü nacheinander anzeigen
und dann den Parameterwert nach dem Drücken von
[CHANGE DATA] mit den [+/-] Tasten ändern.
Die Quick-Menü-Parameter sind:
•
Par. 100 Konfiguration
• Par. 101 Drehmomentkennlinie
• Par. 102 Motorleistung P
• Par. 103 MotorspannungU
• Par. 104 Motorfrequenz f
• Par. 105 Motorstrom I
• Par. 106 Motornenndrehzahl n
• Par. 107 Automatische Motoranpassung
• Par. 202 Max. Frequenz f
• Par. 203 Sollwertbereich
• Par. 204 Min. Sollwert Ref
• Par. 205 Max. Sollwert Ref
• Par. 207 Rampe-Auf Zeit
• Par. 208 Rampe-Ab Zeit
• Par. 002 Betriebsart (Ort/Fern)
• Par. 003 Ortsollwert
Parameter 102 - 106 können auf dem Typenschild
des Motors abgelesen werden.

Hand Auto

Während des normalen Betriebsablaufs arbeitet der
Frequenzumrichter im Automatikbetrieb, wo er über die
Steuerklemmen mit einem - analogen oder digitalen
- Führungssignal angesteuert wird. In jedem Fall
kann der Frequenzumrichter im Handbetrieb über
die Bedieneinheit lokal mit dem entsprechenden
Führungssignal angesteuert werden.
Beim Schalten in den Handbetrieb bleiben die
folgenden steuerklemmenseitigen Steuersignale aktiv:
