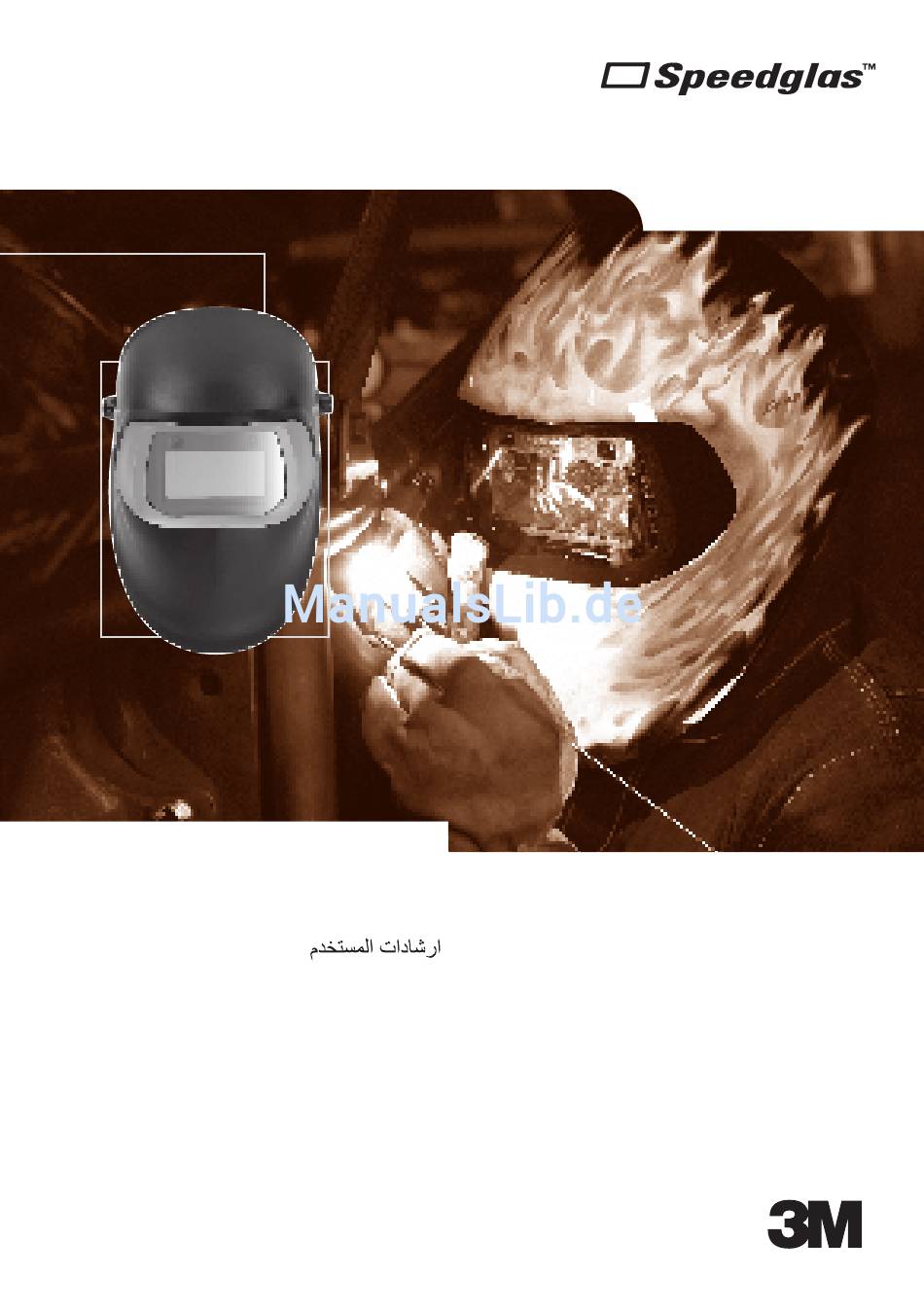

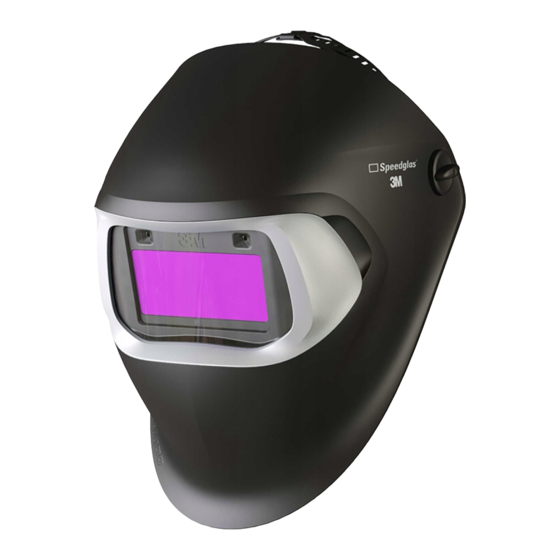

- Seite 1 Speedglas ™ ™ User Instructions Brugsanvisning Upute za uporabu Bedienungsanleitung Käyttöohjeet Қолданушының Notice d’instructions нұсқаулығы Инструкция по Kasutusjuhend Инструкции за употреба эксплуатации Vartotojo žinynas Kullanıcı Talimatları Інструкція з експлуатації Lietošanas instrukcija Οδηγίες Xρήσης Instruzioni d’uso Instrukcja obsługi הוראות שימוש במסכת הריתוך Gebruiksaanwijzing Pokyny Instrucciones de uso...
-
Seite 3: Parts List
Parts List 70 50 10 70 60 00 16 75 20 16 80 00 16 80 10 73 10 00 17 10 20 17 10 21 42 20 00 17 10 22 17 10 23 17 10 24 77 20 00 77 60 00 77 70 00 42 80 00... -
Seite 5: Inhaltsverzeichnis
User manual 3M™ Speedglas™ 100 The product was examined at the design state by DIN Certco Prüf- und Zertifizierungszentrum, Gartenstraße 133, 73430 Aalen, Germany (Notified body 0196) This product has been produced to comply with the requirements of the Australian Standards AS/NZS 1337:1992 and 1338.1:1992 under an agreed production certification scheme operated during manufacture in accordance with the SAI Global Standards Mark programme. -
Seite 14: Bedienungsanleitung
Bedienungsanleitung zum Schweißerkopfteil 3M™ Speedglas™ 100 VOR DEM EINSATZ Bitte lesen Sie vor dem ersten Einsatz des Produktes unbedingt die Bedienungsanleitung Speedglas Schweißerkopfteils. Nichtbeachtung dieser Anweisungen und Warnhinweise sowie die unsach- gemäße Verwendung dieses Produktes können zu lebensgefährlichen Verletzungen oder gravierenden Materialschäden führen, die eventuelle Gewährleistungs- oder Haftungsansprüche nichtig machen. -
Seite 15: Kennzeichnung
• Ändern oder modifizieren Sie die Schutzausrüstung niemals. Sollten Teile ausgetauscht werden müssen, benutzen Sie ausschließlich originale 3M Ersatz- und Zubehörteile, z.B. äußere und innere Vorsatzscheibe gemäß der vorliegenden Bedienungsanleitung. Die Nichtbeachtung dieser Anweisungen sowie die unsachgemäße Verwendung dieses Produktes können... -
Seite 16: Funktion
8 -1 2 3M 1 / 2 / 2 / 3 / EN379 CE Hellstufe Dunkelstufe(n) Kennbuchstabe des Herstellers Optische Klasse Streuklasse Homogenitätsklasse Klasse der Winkeleigenschaften Zertifizierungszeichen oder Nummer der Prüfnorm Achtung! Bei den Ausführungen in der Tabelle handelt es sich um ein Beispiel. -
Seite 17: Einstellung Der Empfindlichkeit (Sensitivity) - Nur Beim Speedglas 100V
Schutzstufe / Tönung (Shade) Die Schweißfilter Speedglas 100S-10 und 100S-11 haben eine fest definierte Dunkelstufe, die keine weitere Einstellung benötigen. Der Schweißfilter Speedglas 100V hat verschiedene Tönungsstufen (8-12), die je nach Schweißverfahren eingestellt werden können. Zur Ermittlung der aktuell eingestellten Schutzstufe drücken Sie bitte die Taste „ON/ SHADE“. -
Seite 18: Wartung
Irritationen bis hin zum vorübergehenden Verlust des Augenlichtes führen. Wenn Sie den Fehler nicht beheben können, wenden Sie sich bitte an Ihre Sicherheitsfachkraft oder an die Anwendungstechnik der Abteilung Arbeits- und Personenschutz Ihrer lokalen 3M Niederlassung. WARTUNG Austausch der äußeren Vorsatzscheibe Nehmen Sie die Frontabdeckung ab. - Seite 19 Das Schweißerkopfteil darf nur mit eingesetzter Frontabdeckung eingesetzt werden. (Abb. C:3). Austausch des Schweißfilters Der Schweißfilter wird aus dem Kopfteil aus- bzw. eingebaut, wie in den Abb. E:1 - E:4 beschrieben. Austausch der inneren Vorsatzscheibe Die innere Vorsatzscheibe wird vom Schweißfilter genommen, wie in der Abb.
-
Seite 20: Funktionsüberprüfung
Filterglas / Vorsatzscheibe vermindert die Sicht und reduziert, bzw. eliminiert die Schutzwirkung der Ausrüstung. Alle verschlissenen oder defekten Teile müssen umgehend durch originale 3M Ersatzteile ersetzt werden. • Vor der Reinigung des Kopfteils muss der Schweißfilter entfernt werden. -
Seite 21: Ersatz- Und Zubehörteile Für Speedglas
3M™ Ersatz- und Zubehörteile für Speedglas™ 100 Teile-Nr. Beschreibung Ersatzteile 75 11 10 SPEEDGLAS 100 Kopfteil mit SPEEDGLAS 100S-10 Automatisch abdunkelnder Schweißfilter 3/10 75 11 11 SPEEDGLAS 100 Kopfteil mit SPEEDGLAS 100S-11 Automatisch abdunkelnder Schweißfilter 3/11 75 11 20 SPEEDGLAS 100 Kopfteil mit SPEEDGLAS 100V Automatisch abdunkelnder Schweißfilter 3/8-12... - Seite 22 16 40 05 Ohr- und Halsschutz aus Leder, (3 Teile) 16 90 01 Halsschutz aus TecaWeld 16 91 00 Kopfhaube “Oma” aus TecaWeld 17 10 17 Speedglas 100, Halter für Vergrößerungslinsen 17 10 20 Vergrößerungslinse 1.0 17 10 21 Vergrößerungslinse 1.5 17 10 22 Vergrößerungslinse 2.0...
- Seite 217 Position 1 Position 2 Position 3 Position 4...
- Seite 223 Recommended shade numbers according to EN 379:2003...
