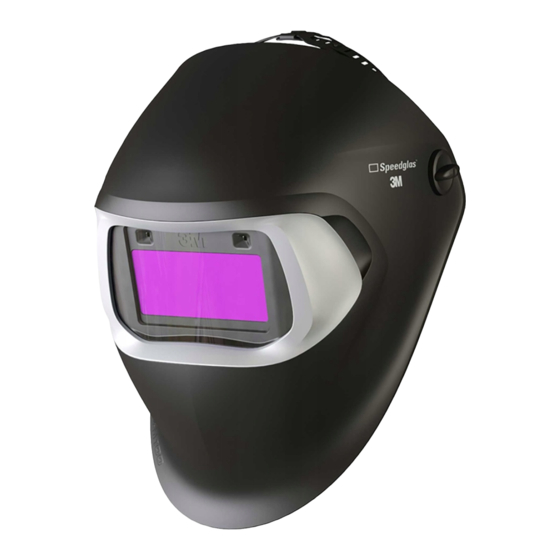

3M Speedglas 100 Bedienungsanleitung
Vorschau ausblenden
Andere Handbücher für Speedglas 100:
- Bedienungsanleitung (224 Seiten) ,
- Technisches datenblatt (3 Seiten) ,
- Bedienungsanleitung (14 Seiten)
Werbung
Verfügbare Sprachen
Verfügbare Sprachen

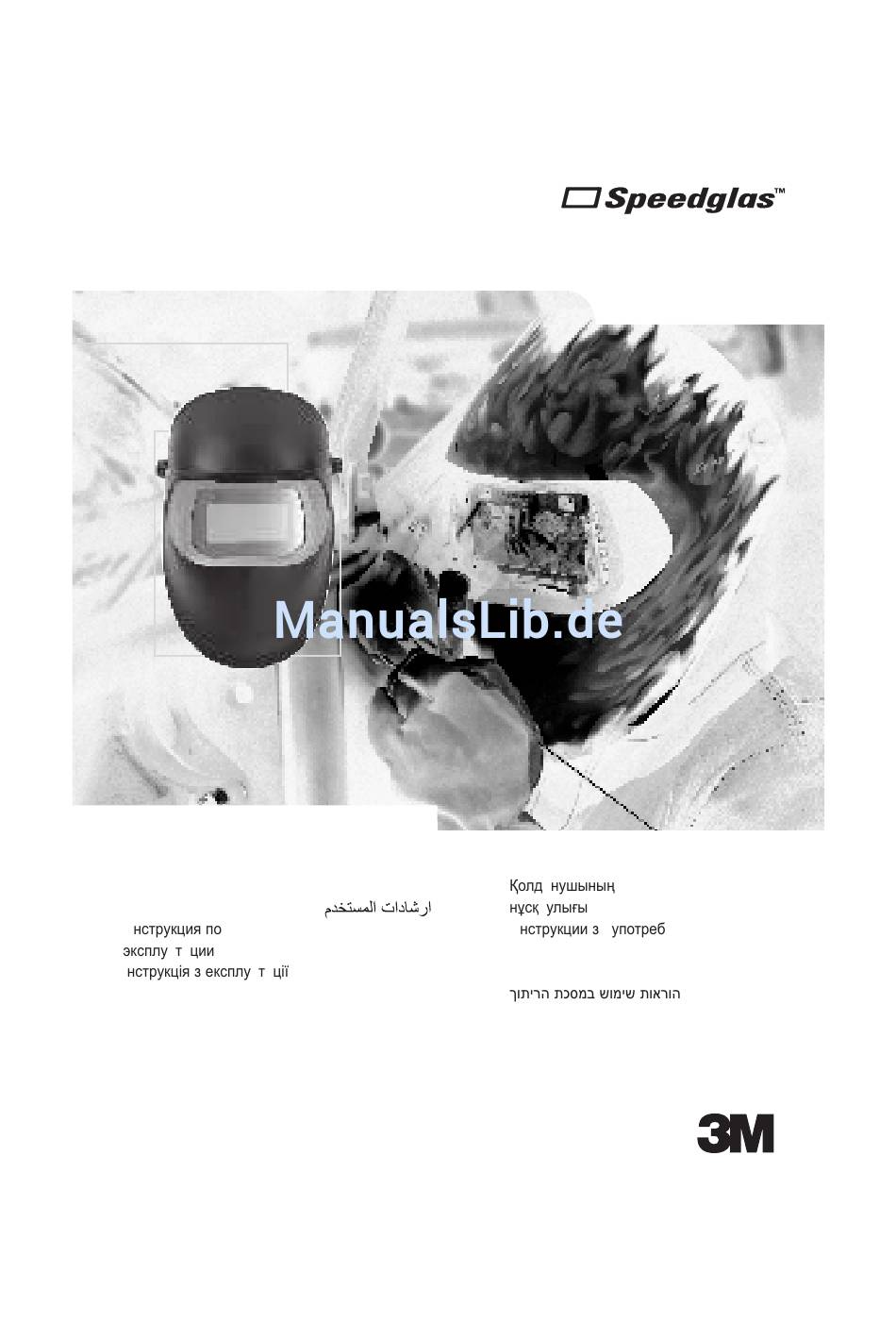

3M
Speedglas
™
User Instructions
Bedienungsanleitung
Notice d'instructions
И
а а
І
а а
Instruzioni d'uso
Gebruiksaanwijzing
Instrucciones de uso
Instruções de uso
Bruksanvisning
Bruksanvisning
100
™
Brugsanvisning
Käyttöohjeet
Kasutusjuhend
Vartotojo žinynas
Lietošanas instrukcija
Instrukcja obsługi
Pokyny
Használati utasítás
Instrucţiuni de utilizare
Navodila za uporabo
Návod na použitie
Upute za uporabu
а
а
И
а
а
Kullanıcı Talimatları
Οδηγίε̋ Xρήση̋
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für 3M Speedglas 100
Inhaltszusammenfassung für 3M Speedglas 100
- Seite 1 Speedglas ™ ™ User Instructions Brugsanvisning Upute za uporabu Bedienungsanleitung Käyttöohjeet а а Notice d’instructions И Kasutusjuhend И а а а а Vartotojo žinynas Kullanıcı Talimatları І а а Lietošanas instrukcija Οδηγίε̋ Xρήση̋ Instruzioni d’uso Instrukcja obsługi Gebruiksaanwijzing Pokyny Instrucciones de uso Használati utasítás Instruções de uso Instrucţiuni de utilizare...
- Seite 3 Parts List 70 50 10 70 60 00 16 75 20 16 80 00 16 80 10 73 10 00 17 10 20 17 10 21 42 20 00 17 10 22 17 10 23 17 10 24 77 20 00 77 60 00 77 70 00 42 80 00...
- Seite 5 User manual 3M™ Speedglas™ 100 The product was examined at the design state by DIN Certco Prüf- und Zertifizierungszentrum, Gartenstraße 133, 73430 Aalen, Germany (Notified body 0196) This product has been produced to comply with the requirements of the Australian Standards AS/NZS 1337:1992 and 1338.1:1992 under an agreed production certification scheme operated during manufacture in accordance with...
- Seite 7 • The Speedglas 100 welding shield is not designed for heavy duty overhead welding/cutting operations due to the risk of burns from falling molten metal.
- Seite 8 The welding filter is marked with the shade range and optical classifications. The following is an example (EN 379): 3 / 8 -1 2 3M 1 / 2 / 2 / 3 / EN379 CE Light shade Dark shade(s) Manufacturer identification...
- Seite 9 1 ï If the protection meets the requirements at extremes of temperature (-5°C to +55°C) the marking is completed with the letter T. Additional markings on the product refer to other standards. FUNCTIONS On/Off To activate the welding filter, press the ON/SHADE button. The welding filter automatically turns OFF after 1 hour of inactivity.
-
Seite 10: Low Battery Indicator
LEDs do not flash when the buttons are pressed. WARNING Should the Speedglas 100 welding shield fail to switch to the dark state in response to an arc, stop welding immediately and inspect the welding filter as described in these instructions. Continued use of a welding filter that fails to switch to the dark state may cause temporary vision loss. -
Seite 11: Temperature Range
1 ï Replacement of welding filter The welding filter can be removed and replaced according to figure E:1 - E:4. Replacement of inner protection plate The used inner protection plate is removed as illustrated in figure D:1. The new inner protection plate should be mounted after the protective film is removed as illustrated in figure D:2. - Seite 12 Parts List 3M™ Speedglas™ 100 Part no. Description Spare parts 75 11 10 SPEEDGLAS 100 Shield with SPEEDGLAS 100S-10 Auto darkening welding filter Single shade 3/10 75 11 11 SPEEDGLAS 100 Shield with SPEEDGLAS 100S-11 Auto darkening welding filter Single shade 3/11 75 11 20 SPEEDGLAS 100 Shield with SPEEDGLAS 100V Auto darkening welding filter Variable shade 3/8-12...
- Seite 13 1 ï Consumables 77 60 00 SPEEDGLAS 100 Outer protection plate standard pkg of 10 77 70 00 SPEEDGLAS 100 Outer protection plate scratch resistant pkg of 10 77 70 70 SPEEDGLAS 100 Outer protection plate heat resistant pkg of 10 16 75 20 Sweatband, in towelling, purple, 2 pcs 16 80 10 Sweatband, in fleece, brown, 1 pcs...
-
Seite 14: Vor Dem Einsatz
Bedienungsanleitung zum Schweißerkopfteil 3M™ Speedglas™ 100 VOR DEM EINSATZ Bitte lesen Sie vor dem ersten Einsatz des Produktes unbedingt die Bedienungsanleitung Speedglas Schweißerkopfteils. Nichtbeachtung dieser Anweisungen und Warnhinweise sowie die unsach- gemäße Verwendung dieses Produktes können zu lebensgefährlichen Verletzungen oder gravierenden Materialschäden führen, die eventuelle Gewährleistungs- oder Haftungsansprüche nichtig machen. - Seite 15 • Ändern oder modifizieren Sie die Schutzausrüstung niemals. Sollten Teile ausgetauscht werden müssen, benutzen Sie ausschließlich originale 3M Ersatz- und Zubehörteile, z.B. äußere und innere Vorsatzscheibe gemäß der vorliegenden Bedienungsanleitung. Die Nichtbeachtung dieser Anweisungen sowie die unsachgemäße Verwendung dieses Produktes können...
- Seite 16 8 -1 2 3M 1 / 2 / 2 / 3 / EN379 CE Hellstufe Dunkelstufe(n) Kennbuchstabe des Herstellers Optische Klasse Streuklasse Homogenitätsklasse Klasse der Winkeleigenschaften Zertifizierungszeichen oder Nummer der Prüfnorm Achtung! Bei den Ausführungen in der Tabelle handelt es sich um ein Beispiel.
- Seite 17 Schutzstufe / Tönung (Shade) Die Schweißfilter Speedglas 100S-10 und 100S-11 haben eine fest definierte Dunkelstufe, die keine weitere Einstellung benötigen. Der Schweißfilter Speedglas 100V hat verschiedene Tönungsstufen (8-12), die je nach Schweißverfahren eingestellt werden können. Zur Ermittlung der aktuell eingestellten Schutzstufe drücken Sie bitte die Taste „ON/ SHADE“.
-
Seite 18: Wartung
Irritationen bis hin zum vorübergehenden Verlust des Augenlichtes führen. Wenn Sie den Fehler nicht beheben können, wenden Sie sich bitte an Ihre Sicherheitsfachkraft oder an die Anwendungstechnik der Abteilung Arbeits- und Personenschutz Ihrer lokalen 3M Niederlassung. WARTUNG Austausch der äußeren Vorsatzscheibe Nehmen Sie die Frontabdeckung ab. - Seite 19 Das Schweißerkopfteil darf nur mit eingesetzter Frontabdeckung eingesetzt werden. (Abb. C:3). Austausch des Schweißfilters Der Schweißfilter wird aus dem Kopfteil aus- bzw. eingebaut, wie in den Abb. E:1 - E:4 beschrieben. Austausch der inneren Vorsatzscheibe Die innere Vorsatzscheibe wird vom Schweißfilter genommen, wie in der Abb.
-
Seite 20: Funktionsüberprüfung
Filterglas / Vorsatzscheibe vermindert die Sicht und reduziert, bzw. eliminiert die Schutzwirkung der Ausrüstung. Alle verschlissenen oder defekten Teile müssen umgehend durch originale 3M Ersatzteile ersetzt werden. • Vor der Reinigung des Kopfteils muss der Schweißfilter entfernt werden. - Seite 21 3M™ Ersatz- und Zubehörteile für Speedglas™ 100 Teile-Nr. Beschreibung Ersatzteile 75 11 10 SPEEDGLAS 100 Kopfteil mit SPEEDGLAS 100S-10 Automatisch abdunkelnder Schweißfilter 3/10 75 11 11 SPEEDGLAS 100 Kopfteil mit SPEEDGLAS 100S-11 Automatisch abdunkelnder Schweißfilter 3/11 75 11 20 SPEEDGLAS 100 Kopfteil mit SPEEDGLAS 100V Automatisch abdunkelnder Schweißfilter 3/8-12...
- Seite 22 16 40 05 Ohr- und Halsschutz aus Leder, (3 Teile) 16 90 01 Halsschutz aus TecaWeld 16 91 00 Kopfhaube “Oma” aus TecaWeld 17 10 17 Speedglas 100, Halter für Vergrößerungslinsen 17 10 20 Vergrößerungslinse 1.0 17 10 21 Vergrößerungslinse 1.5 17 10 22 Vergrößerungslinse 2.0...
