BEDIENUNG DER STEUERUNG

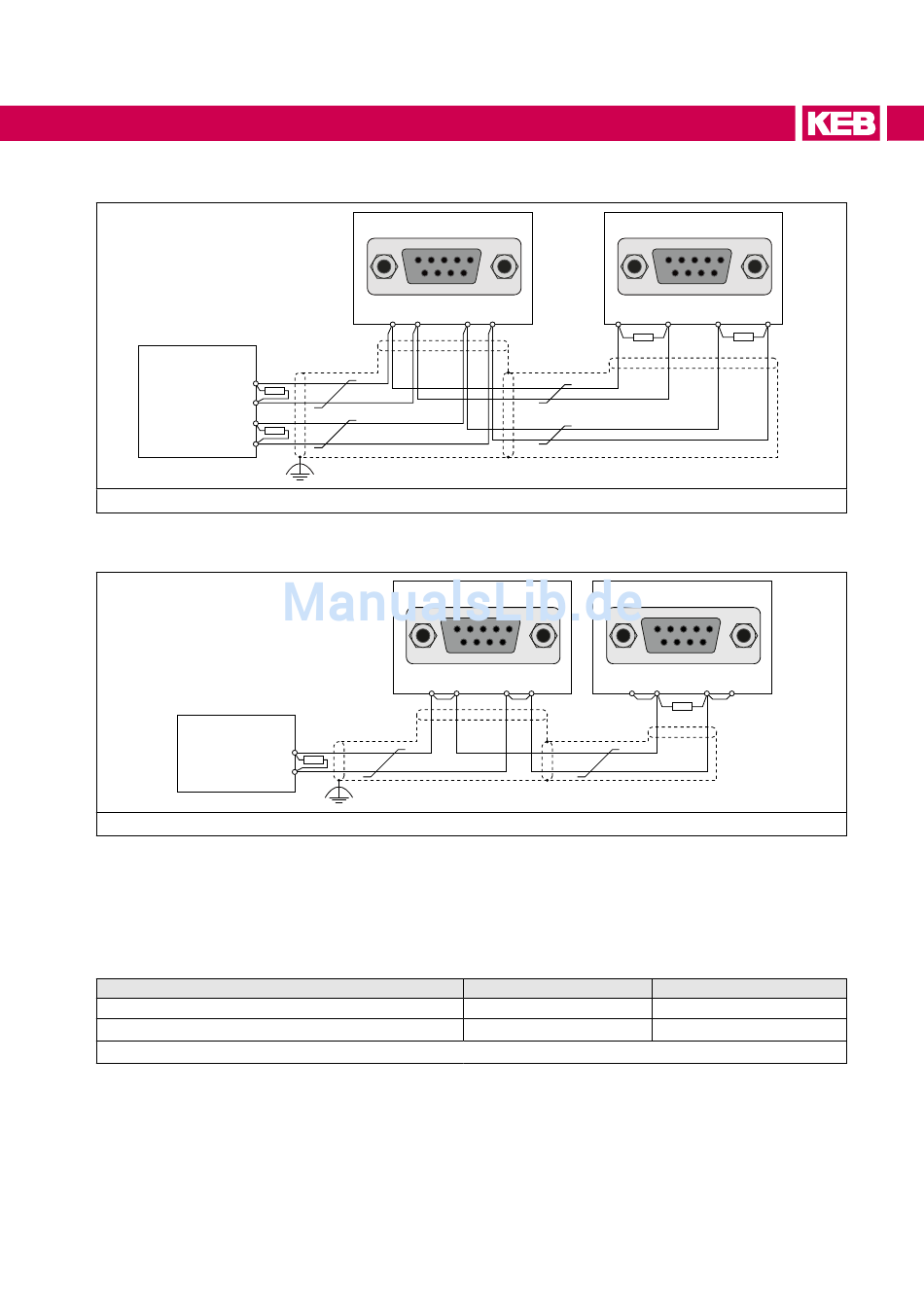

8.3.4.1 Verdrahtung RS485 vollduplex

Master
TxD-A
TxD-B
RxD-A
RxD-B

Abbildung 18: Verdrahtung RS485 vollduplex

8.3.4.2 Verdrahtung RS485 halbduplex

Master
RXD/TxD-A
RXD/TxD-B

Abbildung 19: Verdrahtung RS485 halbduplex

8.3.5 Fernbedienung

Zur Fernbedienung des KEB COMBIVERT F5 ist ein spezieller HSP5-Operator erhält-
lich. Der Operator wird hierbei abgesetzt vom Antriebsstromrichter z. B. in die Schalt-
schranktür integriert.
Operator
F5 HSP5 / 485 Anschluss DSUB-15
F5 HSP5 / 485 Anschluss Schraubklemme
xxx Die letzten drei Ziffern der Materialnummer bestimmen die Länge des Kabels in dm.

8.3.6 weitere Operatoren

Zusätzlich zu den beschriebenen Operatoren kann der KEB COMBIVERT mit weiteren
Operatoren für spezielle Einsatzfälle (PROFIBUS, INTERBUS, Sercos, CAN) bestückt
werden. Weitere Informationen hierzu finden Sie unter www.keb.de.
COMBIVERT
5 4 3 2 1
9 8 7 6
4 5
R
R
COMBIVERT
4
R
8 9 4
5 4 3 2 1
9 8 7 6
8 5 9
Materialnummer
00F5060-9000
00F5060-9001
COMBIVERT
5 4 3 2 1
9 8 7 6
5 8 9
R R
COMBIVERT
5 4 3 2 1
9 8 7 6
4 8 5 9
R
Passendes Kabel
00F50C0-2xxx
00F50C0-3xxx
