5 Installation

5.1 EMV-gerechter Schaltschrankeinbau

1a Netzsicherung
1b Vorladesicherung
2a Vorladeschütz
2b Hauptschütz (vor LCL-Filter)
3 EMV-Filter
4 AFE-/LCL-Filter (ggf. in 4 integriert)
5 COMBIVERT F5-AFE
5a ggf. externer Ladeshunt
6 externe DC-Sicherungen
7 Antriebsstromrichter
8 Motorleitung
9a Leistungsteil Potentialausgleich mit
der Gehäuseerde
9b Sternpunkt (PE) auf der Montage-
platte Leistungsbereich
9c Sternpunkt (PE) auf der Montage-
platte Steuerbereich
10 Netzanschluss Leistungsbereich
10a Netzanschluss Steuerbereich
11 Steuerleitungen
Großflächige Anbindung an der
Montageplatte

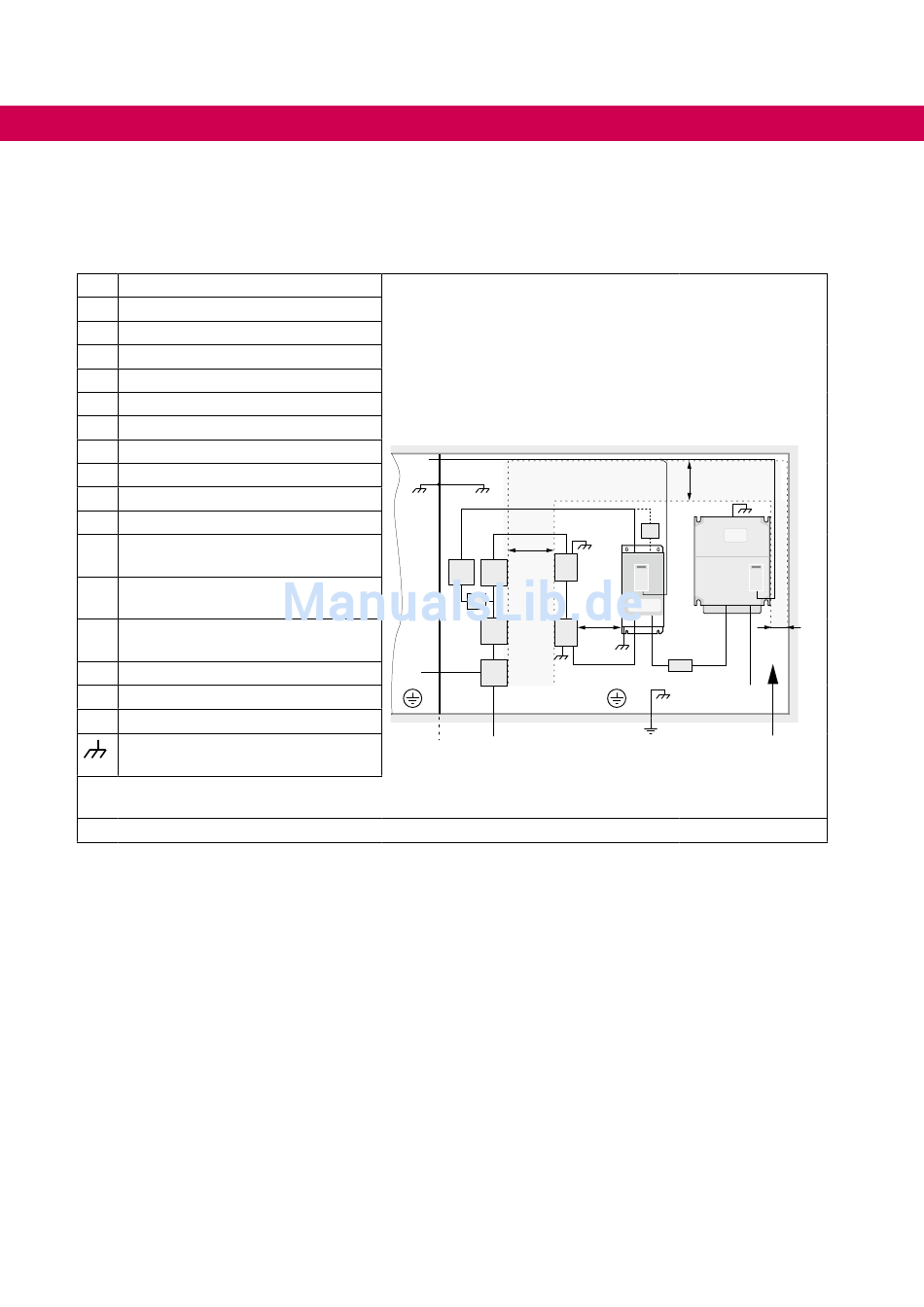

Tabelle 14: EMV-gerechter Schaltschrankeinbau

5.2 Einbauhinweise

•
•
•
•
•
•
•
•
•
34
11
10a
9c
Steuerbereich
COMBIVERT stationär installieren und erden.
Es dürfen keine Fremdkörper, Stäube, Nebel oder Wasser in das Gerät eindringen.
Bei Einbau in ein staubdichtes Gehäuse ist auf ausreichende Wärmeabfuhr zu achten.
In explosionsgefährdeten Räumen ist der COMBIVERT unter Beachtung der örtli-
chen Vorschriften in ein entsprechendes Gehäuse einzubauen.
Der COMBIVERT ist gegen leitfähige und aggressive Gase und Flüssigkeiten zu
schützen.
Das AFE- / LCL-Filter ist in unmittelbarer Umgebung des AFE zu platzieren.
Die Antriebsstromrichter sind in unmittelbarer Umgebung des AFE zu platzieren.
Die DC Verbindungsleitungen müssen möglichst kurz gehalten werden.
Der Einsatz von Ferriten auf der DC-Leitung ist nicht zulässig.
150 mm
3
2a
2b
1b
150 mm
1a 4
10
9b
Leistungsbereich
150 mm
5a
7
5
30 mm
6
8
9a
Richtung der Kühl-
rippen
