ANSCHLUSS DES COMBIVERT F5-AFE

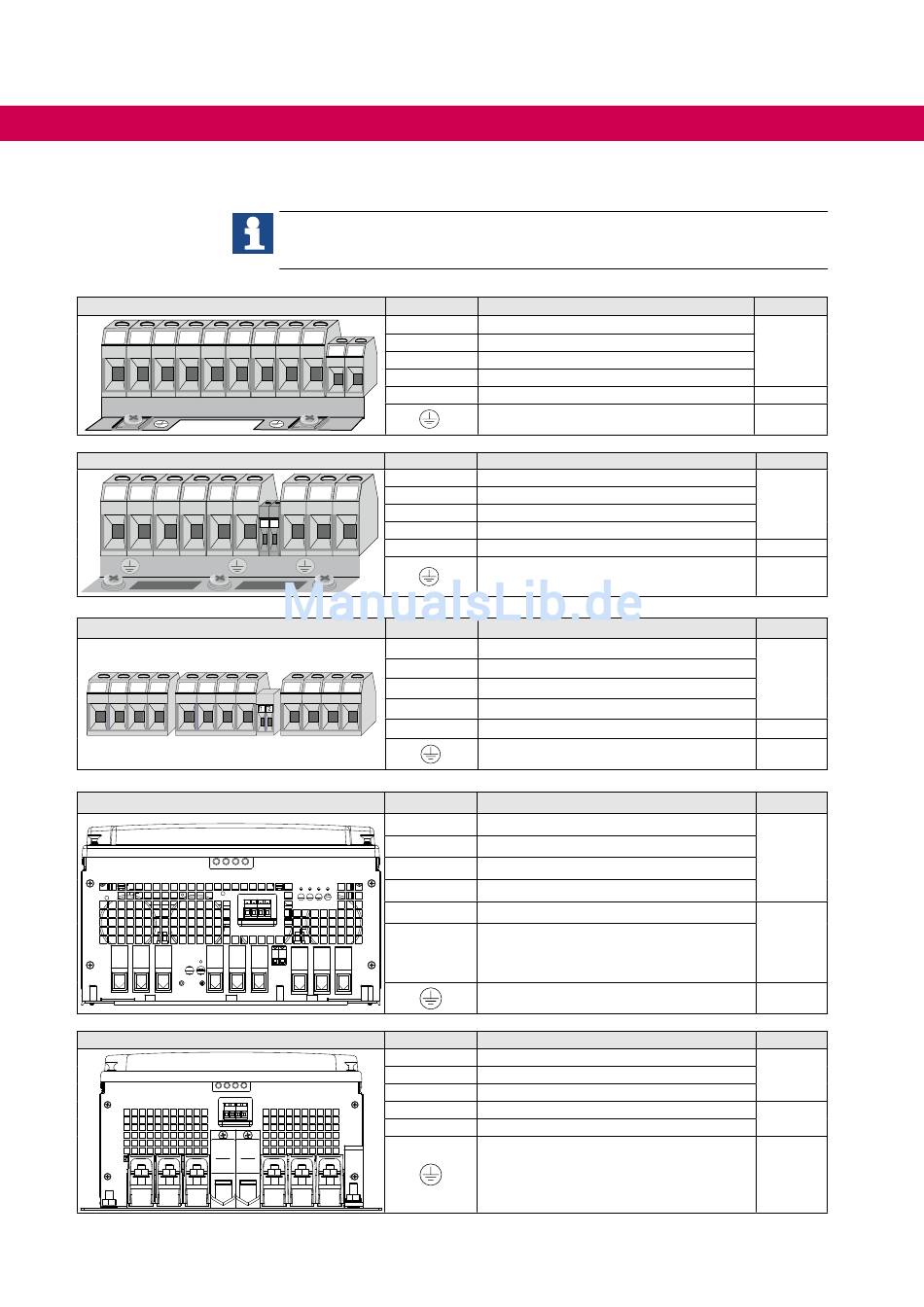

6.2 Klemmleisten der Geräte
Gehäusegröße E
++ --
L1 L2 L3 PB
Gehäusegröße G
L1 L2 L3 ++ -- PB
Gehäusegröße H
L1 L2 L3 PE PE ++ -- PB
Gehäusegröße R
K1K2
-
L1 L2 L3
+PA
Gehäusegröße U
K1K2 T1T2
-
+
L1 L2 L3
36
Der + Kontakt der Temperaturauswertung muss an die Anschlussklemme T1
an Klemmleiste X1A angeschlossen werden! Für weitere Informationen siehe
Kapitel „Temperaturerfassung T1, T2".
Name
L1, L2, L3
U V W U, V, W
T1 T2
++, PB
++, – –
T1, T2
PE,
Name
L1, L2, L3
U V W
U, V, W
++, PB
T1 T2
++, – –
T1, T2
PE,
Name
L1, L2, L3
U, V, W
++, PB
PE U V W
++, – –
T1, T2
PE,
Name
L1, L2, L3
U, V, W
+PA, PB
+PA, –
T1 T2
T1, T2
K1, K2
T1 T2
PB
U V W
Name
L1, L2, L3
U, V, W
+, –
T1, T2
K1, K2
U V W

Funktion

3-phasiger Netzanschluss
AFE-Netzanschluss
Anschluss für Bremswiderstand
Anschluss für DC-Verbund
Anschluss für Temperatursensor
Anschluss für Schutzerdung
Funktion
3-phasiger Netzanschluss
AFE-Netzanschluss
Anschluss für Bremswiderstand
Anschluss für DC-Verbund
Anschluss für Temperatursensor
Anschluss für Schutzerdung
Funktion
3-phasiger Netzanschluss
AFE-Netzanschluss
Anschluss für Bremswiderstand
Anschluss für DC-Verbund
Anschluss für Temperatursensor
Anschluss für Schutzerdung
Funktion
3-phasiger Netzanschluss
AFE-Netzanschluss
Anschluss für Bremswiderstand
Anschluss für DC-Verbund
Anschluss für Temperatursensor
Überwachung des Brems-Chopper in
Verbindung mit den Klemmen T1, T2
(nur bei Wasserkühlung)
Anschluss für Schutzerdung
Funktion
3-phasiger Netzanschluss
AFE-Netzanschluss
Anschluss für DC-Verbund
Anschluss für Temperatursensor
GTR7-Überwachung
Anschluss für Schutzerdung
Klemme
1
2
3
Klemme
4
2
3
Klemme
5
6
5
Klemme
7
8
9
Klemme
11
8
9
