MSA501-S(SSI)
SSI-Schnittstelle

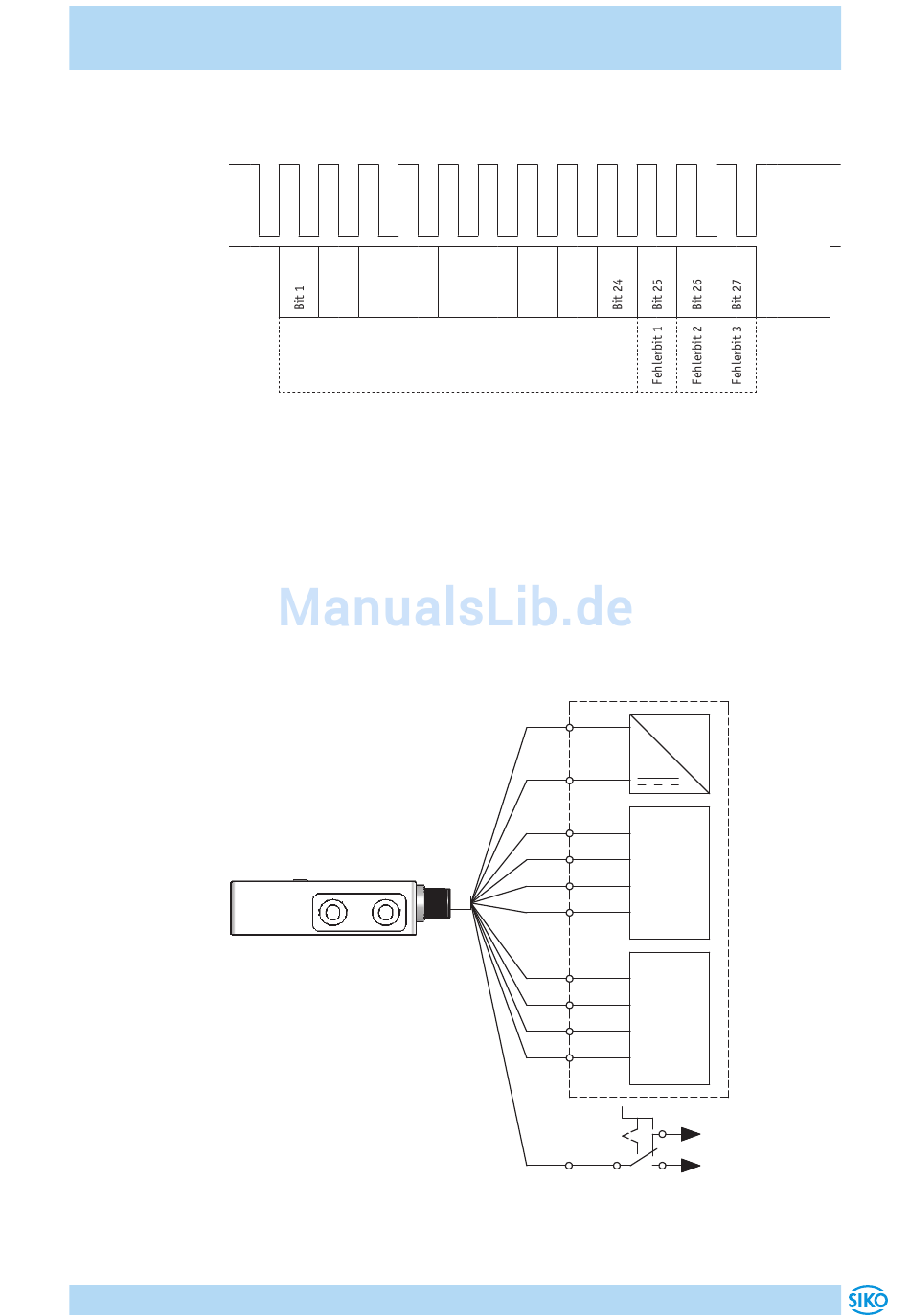

Schematische Darstellung des SSI-Taktes und zugehörigem SSI-Daten-
strom:
SSI-
Takt
(+)
SSI-
Daten
(+)
Zusätzlich zu den 24Bit Positionsdaten werden mit drei weiteren Bits Fehl-
erzustände signalisiert.
• Bit25: Sensor-Band-Abstandsfehler.
• Bit26: Plausibilitätsfehler des Absolutwerts.
• Bit27: Verfahrgeschwindigkeit von 5 m/s überschritten.
Die Bits werden bei Einhaltung der Grenzwerte automatisch zurückgesetzt.
"0" -> kein Fehler.
Applikationsbeispiel MSA501 mit Antriebsregler
Abb. 1: Beispiel mit Antriebsregler
MSA501-S(SSI) · Datum 06.06.2016 · Art. Nr. 85615 · Änd. Stand 152/16
.........
MSB <--- Positionswert ----> LSB
(24Bit)
Antriebsregler
+UB
~
GND
D+
D-
SSI-
T+
Master
T-
A
Inkre-
/A
mental-
B
Eingang
/B
GND
Config
+UB
Deutsch 7
Monoflopzeit
(25 µs)
