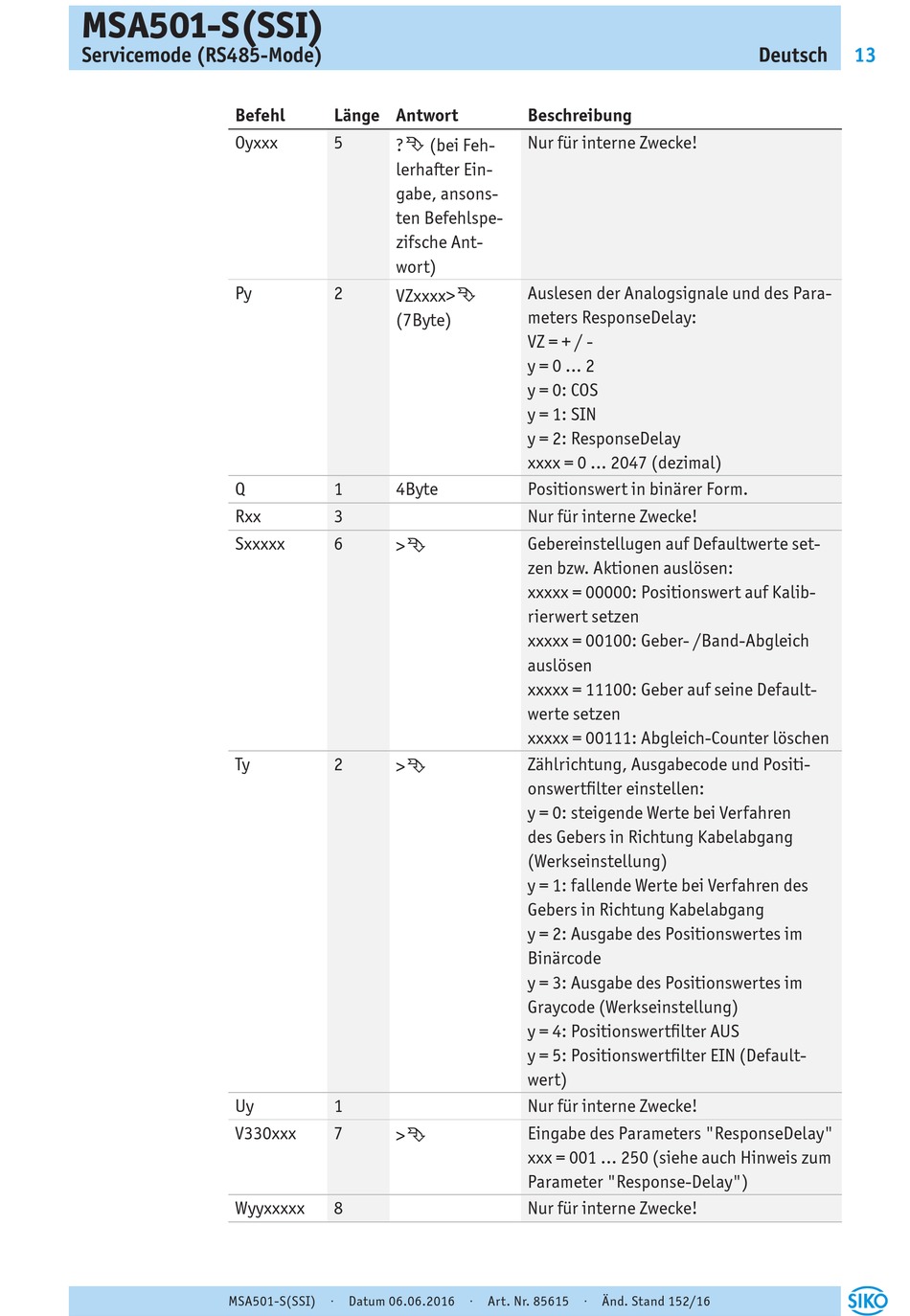

MSA501-S(SSI)
Servicemode (RS485-Mode)
Befehl
Oyxxx
Py
Q
Rxx
Sxxxxx
Ty
Uy
V330xxx
Wyyxxxxx
MSA501-S(SSI) · Datum 06.06.2016 · Art. Nr. 85615 · Änd. Stand 152/16
Länge Antwort
5
Ê
? (bei Feh-
lerhafter Ein-
gabe, ansons-
ten Befehlspe-
zifsche Ant-
wort)
2
Ê
VZxxxx>
(7Byte)
1 4Byte
3
6
Ê
>
2
Ê
>
1
7
Ê
>
8
Beschreibung
Nur für interne Zwecke!
Auslesen der Analogsignale und des Para-
meters ResponseDelay:
VZ = + / -
y = 0 ... 2
y = 0: COS
y = 1: SIN
y = 2: ResponseDelay
xxxx = 0 ... 2047 (dezimal)
Positionswert in binärer Form.
Nur für interne Zwecke!
Gebereinstellugen auf Defaultwerte set-
zen bzw. Aktionen auslösen:
xxxxx = 00000: Positionswert auf Kalib-
rierwert setzen
xxxxx = 00100: Geber- /Band-Abgleich
auslösen
xxxxx = 11100: Geber auf seine Default-
werte setzen
xxxxx = 00111: Abgleich-Counter löschen
Zählrichtung, Ausgabecode und Positi-
onswertfilter einstellen:
y = 0: steigende Werte bei Verfahren
des Gebers in Richtung Kabelabgang
(Werkseinstellung)
y = 1: fallende Werte bei Verfahren des
Gebers in Richtung Kabelabgang
y = 2: Ausgabe des Positionswertes im
Binärcode
y = 3: Ausgabe des Positionswertes im
Graycode (Werkseinstellung)
y = 4: Positionswertfilter AUS
y = 5: Positionswertfilter EIN (Default-
wert)
Nur für interne Zwecke!
Eingabe des Parameters "ResponseDelay"
xxx = 001 ... 250 (siehe auch Hinweis zum
Parameter "Response-Delay")
Nur für interne Zwecke!
