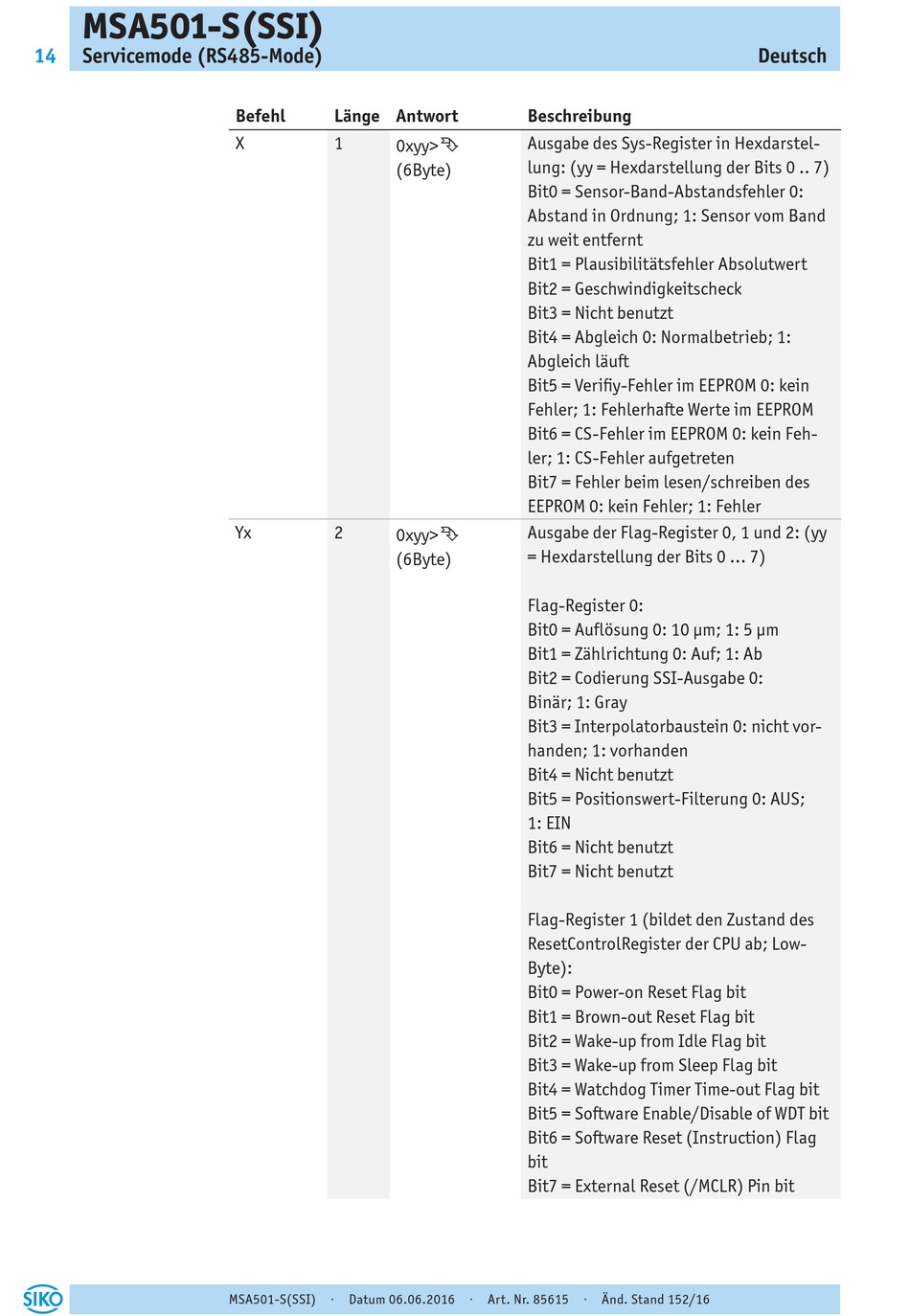

Siko MSA501 Originalmontageanleitung Seite 14

MSA501-S(SSI)
14 Servicemode (RS485-Mode)
Befehl Länge Antwort
X 1
0xyy>
(6Byte)
Yx 2
0xyy>
(6Byte)
MSA501-S(SSI) · Datum 06.06.2016 · Art. Nr. 85615 · Änd. Stand 152/16
Beschreibung
Ausgabe des Sys-Register in Hexdarstel-
Ê
lung: (yy = Hexdarstellung der Bits 0 .. 7)
Bit0 = Sensor-Band-Abstandsfehler 0:
Abstand in Ordnung; 1: Sensor vom Band
zu weit entfernt
Bit1 = Plausibilitätsfehler Absolutwert
Bit2 = Geschwindigkeitscheck
Bit3 = Nicht benutzt
Bit4 = Abgleich 0: Normalbetrieb; 1:
Abgleich läuft
Bit5 = Verifiy-Fehler im EEPROM 0: kein
Fehler; 1: Fehlerhafte Werte im EEPROM
Bit6 = CS-Fehler im EEPROM 0: kein Feh-
ler; 1: CS-Fehler aufgetreten
Bit7 = Fehler beim lesen/schreiben des
EEPROM 0: kein Fehler; 1: Fehler
Ausgabe der Flag-Register 0, 1 und 2: (yy
Ê
= Hexdarstellung der Bits 0 ... 7)
Flag-Register 0:
Bit0 = Auflösung 0: 10 μm; 1: 5 μm
Bit1 = Zählrichtung 0: Auf; 1: Ab
Bit2 = Codierung SSI-Ausgabe 0:
Binär; 1: Gray
Bit3 = Interpolatorbaustein 0: nicht vor-
handen; 1: vorhanden
Bit4 = Nicht benutzt
Bit5 = Positionswert-Filterung 0: AUS;
1: EIN
Bit6 = Nicht benutzt
Bit7 = Nicht benutzt
Flag-Register 1 (bildet den Zustand des
ResetControlRegister der CPU ab; Low-
Byte):
Bit0 = Power-on Reset Flag bit
Bit1 = Brown-out Reset Flag bit
Bit2 = Wake-up from Idle Flag bit
Bit3 = Wake-up from Sleep Flag bit
Bit4 = Watchdog Timer Time-out Flag bit
Bit5 = Software Enable/Disable of WDT bit
Bit6 = Software Reset (Instruction) Flag
bit
Bit7 = External Reset (/MCLR) Pin bit
