KNX Präsenzmelder PlanoCentro A-KNX

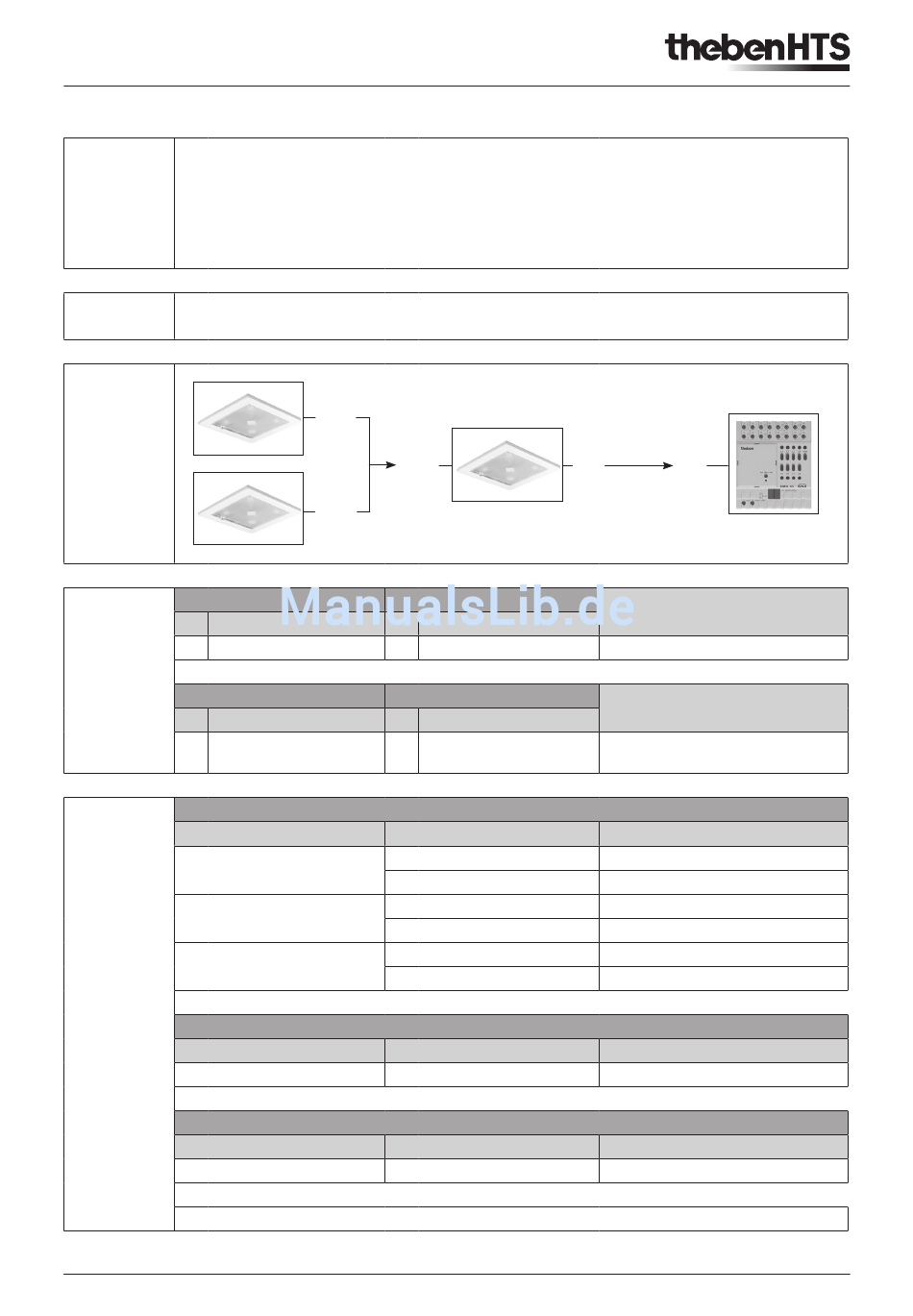

9.1.8 Master - Slave Parallelschaltung
Beschreibung
Zur Abdeckung von grösseren Flächen, beispielsweise Grossraumbüros oder Korridore, werden mehrere Präsenzmelder mit-
einander verbunden. Ein Gerät wird als Master, die anderen als Slaves eingesetzt. Aus Gründen der Übersichtlichkeit sollten
nicht mehr als 10 Slaves mit einem Master verbunden werden.
Die Slaves triggern den Master bei erkannter Bewegung. Sämtliche Einstellungen, etwa Verzögerungszeiten und Helligkeits-
schwellen werden im Master parametriert.
Die Master-Slave Parallelschaltung kann unabhängig davon eingesetzt werden, ob der Master eine oder zwei Lichtgruppen
schaltet oder in Konstantlichtregelung betreibt.
Geräte
PlanoCentro A-KNX (Best. Nr. 205 9 ...)
RMG 8 S (Best. Nr. 493 0 220)
Übersicht
Verknüpfungen
PlanoCentro A-KNX
Nr.
Objektname
0
Ausgang Licht A: Schalten
PlanoCentro A-KNX (Slaves)
Nr.
Objektname
23
Parallelschaltung: Trigger-Ein/
Ausgang
Parameter
PlanoCentro A-KNX (Master)
Parameterseite
Allgemein
Funktion der Kanäle
A Kanal Licht
PlanoCentro A-KNX (Slaves)
Parameterseite
Allgemein
RMG 8 S
Parameterseite
RMG 8 S Kanal C1: Funktionsauswahl Funktion des Kanals
Für die nicht aufgeführten Parameter gelten die Standard-, bzw. kundenspezifischen Parametereinstellungen.
Theben HTS AG
Obj. 23
Obj. 11
Obj. 23
RMG 8 S
Nr.
Objektname
0
RMG 8 S Kanal C1
PlanoCentro A-KNX (Master)
Nr.
Objektname
23
Parallelschaltung: Trigger-Ein/
Ausgang
Parameter
Betriebsart
Betriebsart Master
A Kanal , Licht
Steuerungstyp
Helligkeits-Sollwert
Nachlaufzeit
Parameter
Betriebsart
Parameter
Seite 49 von 50
Obj. 0
Obj. 0
Kommentar
Ein- und Ausschalten der Beleuchtung
Kommentar
Verbindung zwischen Master und Slave
Einstellung
Master
Einzelschaltung
aktiv..
Schalten
500 lx (z.B. für ein Büro)
10 min.
Einstellung
Slave
Einstellung
Schalten Ein/Aus
Technische Änderungen und Druckfehler vorbehalten.
