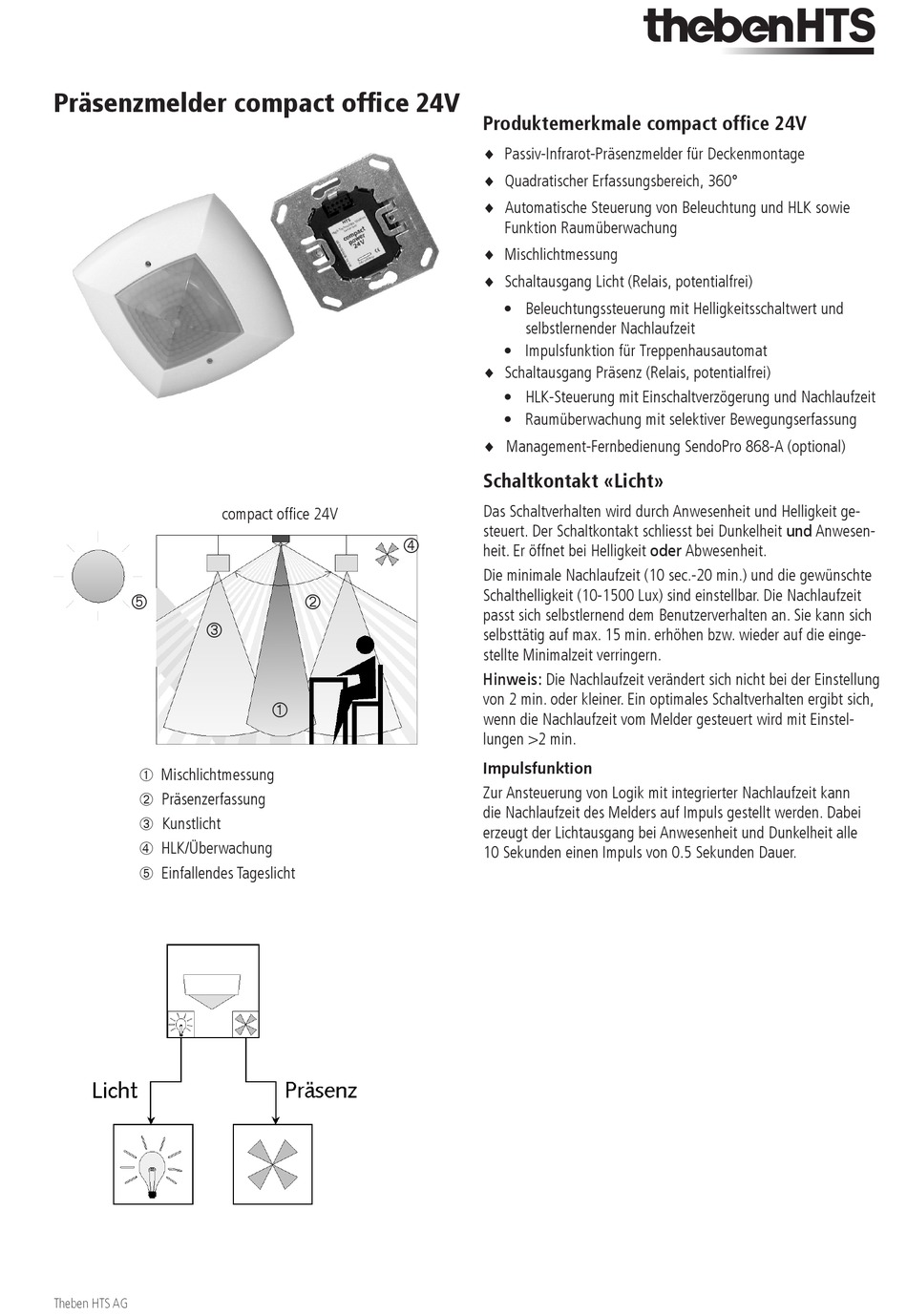

Präsenzmelder compact office 24V
compact office 24V
Mischlichtmessung
Präsenzerfassung
Kunstlicht
HLK/Überwachung
Einfallendes Tageslicht
Theben HTS AG
Produktemerkmale compact office 24V
♦ Passiv-Infrarot-Präsenzmelder für Deckenmontage
♦ Quadratischer Erfassungsbereich, 360°
♦ Automatische Steuerung von Beleuchtung und HLK sowie
Funktion Raumüberwachung
♦ Mischlichtmessung
♦ Schaltausgang Licht (Relais, potentialfrei)
• Beleuchtungssteuerung mit Helligkeitsschaltwert und
selbstlernender Nachlaufzeit
• Impulsfunktion für Treppenhausautomat
♦ Schaltausgang Präsenz (Relais, potentialfrei)
• HLK-Steuerung mit Einschaltverzögerung und Nachlaufzeit
• Raumüberwachung mit selektiver Bewegungserfassung
♦ Management-Fernbedienung SendoPro 868-A (optional)
Schaltkontakt «Licht»
Das Schaltverhalten wird durch Anwesenheit und Helligkeit ge-
steuert. Der Schaltkontakt schliesst bei Dunkelheit und Anwesen-
heit. Er öffnet bei Helligkeit oder Abwesenheit.
Die minimale Nachlaufzeit (10 sec.-20 min.) und die gewünschte
Schalthelligkeit (10-1500 Lux) sind einstellbar. Die Nachlaufzeit
passt sich selbstlernend dem Benutzerverhalten an. Sie kann sich
selbst tätig auf max. 15 min. erhöhen bzw. wieder auf die einge-
stellte Minimalzeit verringern.
Hinweis: Die Nachlaufzeit verändert sich nicht bei der Einstellung
von 2 min. oder kleiner. Ein optimales Schaltverhalten ergibt sich,
wenn die Nachlaufzeit vom Melder gesteuert wird mit Einstel-
lungen >2 min.
Impulsfunktion
Zur Ansteuerung von Logik mit integrierter Nachlaufzeit kann
die Nachlaufzeit des Melders auf Impuls gestellt werden. Dabei
erzeugt der Lichtausgang bei Anwesenheit und Dunkelheit alle
10 Sekunden einen Impuls von 0.5 Sekunden Dauer.
