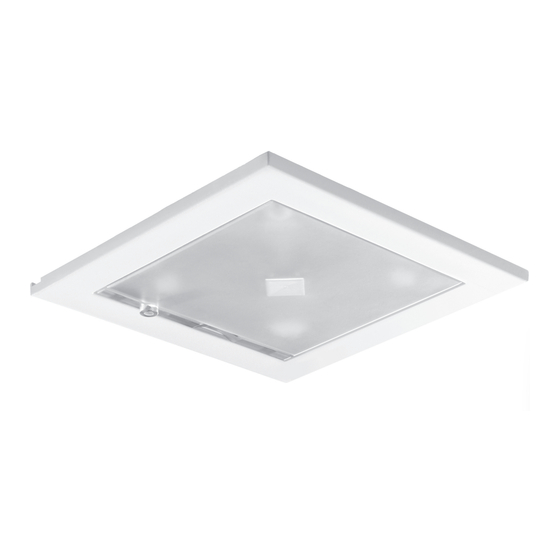

KNX Präsenzmelder PlanoCentro A-KNX Funktionseigenschaften Präsenzmelder PlanoCentro A-KNX Der Präsenzmelder schaltet oder regelt maximal zwei Lichtgruppen in Abhängigkeit von Anwesenheit von Personen und der aktuellen Helligkeit. Hierzu wird ein Helligkeits-Sollwert definiert, die zweite Lichtgruppe wird mit einer Helligkeitsdifferenz dazu geschaltet oder geregelt. Bei der hellig- keitsabhängigen Schaltung wird die Beleuchtung für eine einstellbare Zeit eingeschaltet, wenn eine Bewegung im Erfassungsbereich erkannt wurde und nicht ausreichend Helligkeit vorhanden ist.
KNX Präsenzmelder PlanoCentro A-KNX Das Applikationsprogramm PlanoCentro A-KNX Auswahl in der Produktdatenbank Hersteller Theben HTS AG Produktfamilie Physikalische Sensoren Produkttyp Präsenzmelder Programmname PlanoCentro A-KNX V1.0 Die KNX Datenbanken finden Sie auf unserer Internetseite: http://www.theben-hts.ch oder http://www.theben.de Parameterseiten Name Beschreibung Allgemein Allgemeine Einstellungen, z.B. Betriebsart, Empfindlichkeit Funktion der Kanäle Aktivieren der Kanäle A Kanal, Licht Einstellungen für die Lichtsteuerung des Kanals A Licht...
KNX Präsenzmelder PlanoCentro A-KNX Kommunikationsobjekte 2.3.1 Übersicht Der Präsenzmelder PlanoCentro A-KNX verfügt über 39 Kommunikationsobjekte. Objekt- Objektname Funktion Flags Nummer Ü A A Kanal Licht Schalten 1 bit A Kanal Licht Heller / Dunkler 4 bit ...
KNX Präsenzmelder PlanoCentro A-KNX 2.3.2 Bedeutung der Flags Flag Flag-Name Beschreibung Kommunikation Objekt ist kommunikationsfähig Lesen Objektwert kann ausgelesen werden (ETS / Display usw.) Schreiben Objekt kann empfangen Ü Übertragen Objekt kann senden Theben HTS AG Seite 9 von 50...
KNX Präsenzmelder PlanoCentro A-KNX 2.3.3 Eigenschaften der Objekte für die Lichtsteuerung Objekt Objektname Funktion Beschreibung Objekt 0 A Kanal Licht Schalten Im <Steuerungstyp> „Schalten“ sendet der Schaltausgang Licht A beim Erkennen einer Bewegung und ungenügender Helligkeit ein EIN-Telegramm und nach Ablauf der Nachlaufzeit oder bei genügender Helligkeit ein AUS-Telegramm:...
Seite 11
KNX Präsenzmelder PlanoCentro A-KNX Objekt Objektname Funktion Beschreibung Objekt 5 A Helligkeits-Sollwert $01=abrufen, Objekt verfügbar, wenn bei <Helligkeits-Sollwert über Bus einstellen> „ja“ ausge- $81=speichern wählt wurde. (Teach-in) Mit einem Wert-Telegramm $81 (128) übernimmt der Präsenzmelder den aktuell gemessenen Helligkeitswert [Lux] als neuen Helligkeits-Sollwert.
KNX Präsenzmelder PlanoCentro A-KNX Objekt Objektname Funktion Beschreibung Objekt 13 Zentralbefehl Empfangen Ein EIN-Telegramm schaltet die Kanäle A, B Licht ein. Das Verhalten des Präsenzmel- ders ist identisch wie wenn d er Benützer mit einem Taster einschaltet. Das Verhalten ist abhängig vom gewählten Steuerungstyp. Siehe Kapitel 3 Seite 28 Ein AUS-Telegramm bewirkt: schaltet die Kanäle A, B Licht entsprechend nachfol-...
Seite 13
KNX Präsenzmelder PlanoCentro A-KNX Objekt Objektname Funktion Beschreibung Objekt 19 M Kanal Raum- Meldung Objekte 19 - 22 verfügbar, wenn bei <M Kanal Raum-Überwachung> „aktiv..“ ausge- Überwachung wählt wurde. Abhängig von der Parametrierung sendet der Präsenzmelder über das Objekt 19 die Bewegungsinformation mit erhöhter Sicherheit gegen eine fehlerhafte Auslösung:...
Seite 14
KNX Präsenzmelder PlanoCentro A-KNX Objekt Objektname Funktion Beschreibung Objekt 25 IR extern Kanal 1 Schalten Wird bei der Parametrierung dem Parameter <Schalten/Dimmen extern 1> eine IR- Gruppenadresse zugeordnet, übernehmen die Objekte 25 und 26 die folgende Funktion, Objekt 26 IR extern Kanal 1 Heller/dunkler sobald ein Befehl mit der gewählten IR-Gruppenadresse empfangen wird:...
Seite 15
KNX Präsenzmelder PlanoCentro A-KNX Objekt Objektname Funktion Beschreibung Objekt 36 Eingang Konverter Empfangen Objekte 36 - 39 verfügbar, wenn bei <Telegramm-Konverter> „aktiv..“ ausgewählt 1 bit wurde. Siehe Seite 17 Werden Telegramme, unabhängig vom Wert, der Eingänge des Konverters empfangen, Objekt 37...
KNX Präsenzmelder PlanoCentro A-KNX Parameter 2.4.1 Allgemein Parametername Werte Bedeutung Betriebsart Master Ein Master verfügt über Möglichkeit der Lichtsteuerung (Schalten oder Konstantlichtrege- lung) und der Weitergabe der Präsenzinformation. Slave Slaves werden zur Erweiterung des Erfassungsbereichs verwendet. Sie liefern Anwesenheits- informationen zum Master.
KNX Präsenzmelder PlanoCentro A-KNX Parametername Werte Bedeutung Lichtkanäle sperren mit Durch das Verarbeiten von Szenen auf dem Aktor, welcher die Leuchten der Lichtgruppen des Präsenzmelders ansteuert, stoppt der Präsenzmelder die Steuerung oder Regelung. externe Szenen Siehe Seite 27 Kapitel 2.4.15 Inaktiv Die Parameterseite "Lichtkanäle sperren mit externe Szenen"...
KNX Präsenzmelder PlanoCentro A-KNX 2.4.2 Funktion der Kanäle Parametername Werte Bedeutung A Kanal, Licht Präsenzmelder schaltet oder regelt eine Lichtgruppe in Abhängigkeit von der Anwesenheit von Personen und der aktuell vorherrschenden Helligkeit. Die Funktionlität Schalten oder Konstantlichtregelung wird mit dem Parameter "Steuerungstyp"...
KNX Präsenzmelder PlanoCentro A-KNX 2.4.3 A Kanal Licht Parametername Werte Bedeutung Funktionsart Vollautomat In der <Funktionsart> „Vollautomat“ schaltet oder regelt der Kanal Licht automatisch die Beleuchtung in Abhängigkeit von Anwesenheit und Umgebungshelligkeit. Das Ausschalten erfolgt automatisch. Halbautomat In der <Funktionsart> „Halbautomat“ muss das Einschalten immer von Hand über Taster oder Fernbedienung erfolgen.
Seite 20
KNX Präsenzmelder PlanoCentro A-KNX Parametername Werte Bedeutung nein Das Bus-Objekt 4 ist nicht verfügbar. Helligkeits-Sollwert über Bus einstellen ja Das Bus-Objekt 4 ist sichtbar und kann verwendet werden. Nachlaufzeit Licht 30 s – 60 min Die Nachlaufzeit ist zwischen 30 Sekunden und 60 Minuten einstellbar. Jede erkannte Bewegung startet die Nachlaufzeit neu.
KNX Präsenzmelder PlanoCentro A-KNX 2.4.4 Konstantlichtregelung Die Parameter-Seite ist sichtbar, wenn beim Parameter <Steuerungstyp> Konstantlichtregelung eingestellt ist. Siehe Seite 16 Kapitel 2.4.1 Parametername Werte Bedeutung Verhalten bei Wert-Telegramm Die Regelung startet mit einem Wert-Telegramm. Der Aktor dimmt mit der einge- stellten <Dimmzeit von 0 % auf 100 %>...
KNX Präsenzmelder PlanoCentro A-KNX 2.4.5 Sperrfunktion Licht Die Parameter-Seite Sperrfunktion Licht ist immer Sichtbar. Parametername Werte Bedeutung Sperren Kanäle Licht Sperren der Ausgänge Licht bedeutet, dass der Präsenzmelder keine Telegramme über die Objekte 0 bis 3 und 7 bis 10 sendet, obwohl die Auswertung von Bewe- gung und Helligkeit weiterhin erfolgt.
KNX Präsenzmelder PlanoCentro A-KNX 2.4.7 G Kanal Helligkeitswert senden Parametername Werte Bedeutung Helligkeitswert zyklisch Der Kanal G Helligkeit sendet den gemessenen Helligkeits-Istwert über das Bus- senden Objekt 15 als 2-Byte-Telegramm. Mit dem Parameter <Raum-Korrekturfaktor> kann der gemessene Helligkeits-Istwert an die Gegebenheiten im Raum agepasst werden.
KNX Präsenzmelder PlanoCentro A-KNX 2.4.9 Sperrfunktion Präsenz Parametername Werte Bedeutung Sperren Kanäle Präsenz Durch Sperren der Kanäle Präsenz werden deren Telegramme nicht gesendet. Standardmässig sind die Kanäle H,J Präsenz nicht gesperrt. Die Telegramme werden beim Erkennen einer Bewegung und nach Ablauf der Nachlaufzeit gemäss Parame- trierung gesendet.
KNX Präsenzmelder PlanoCentro A-KNX 2.4.11 Sperrfunktion J Kanal Die Sperrfunktionen sind abhängig von den Einstellungen des Kanals H Präsenz. Parametername Werte Bedeutung Verhalten bei Beginn Sperre kein Telegramm senden Bei Beginn der Sperrung wird kein Telegramm gesendet. Telegramm senden Der Parameter < Wert bei Beginn der Sperre > wird angezeigt und der eingestellte Wert gesendet.
KNX Präsenzmelder PlanoCentro A-KNX 2.4.13 Fernbedienung Parametername Werte Bedeutung Teach-in Helligkeits-Sollwert gesperrt Diese Funktion ist mit der Benutzer-Fernbedienung SendoClic nicht via Benutzer-Fernbedienung verfügbar. freigegeben Schalten/Dimmen A Damit Lichtgruppen oder externe Kanäle bedient werden können, muss die IR-Gruppenadresse des Präsenzmelders und der SendoClic Schalten/Dimmen B übereinstimmen.
KNX Präsenzmelder PlanoCentro A-KNX Parametername Werte Bedeutung Ausgangswert Szene 1, Aus, Ein Wert von Szene 1 , Kanal A im Schaltbetrieb. Licht A Aus, 1 % – 100 % Wert von Szene 1 , Kanal A bei Konstantlichtregelung. Ausgangswert Szene 2, Aus, Ein Wert von Szene 2 , Kanal A im Schaltbetrieb.
KNX Präsenzmelder PlanoCentro A-KNX Manuelle Bedienung mit Tastern Der Präsenzmelder kann mittels Tastern oder anderen übergeordneten Befehlen übersteuert werden. Es ist wichtig zu wissen, dass dazu keine separaten Taster-Eingangsobjekte benötigt werden. Vielmehr reagiert der Präsenzmelder auf Telegramme, die von Tastern oder übergeordneten Funktionen direkt auf die Aktoren gesendet werden.
KNX Präsenzmelder PlanoCentro A-KNX Parallelschaltung In grösseren Räumen können mehrere Melder parallelgeschaltet werden. Damit vergrössert sich ihr gemeinsamer Präsenz-Erfassungsbereich. Parallelschaltung Master-Slave Ein „Master in Parallelschaltung“ kann mit mehreren „Slaves“ verbunden werden. Dazu werden die Trigger-Eingänge/-Ausgänge miteinander verknüpft. Die Slaves liefern nur die Präsenzinformation aus ihrem Erfassungsbereich. Die Helligkeitsmessung sowie die Verwaltung sämtlicher Parametereinstellungen erfolgen beim Master.
KNX Präsenzmelder PlanoCentro A-KNX Helligkeits-Sollwert / Konstantlichtregelung Einstellen des Helligkeits-Sollwertes Der Helligkeits-Sollwert definiert die minimal gewünschte Helligkeit. Die aktuell vorherrschen- de Helligkeit wird unterhalb des Präsenzmelders gemessen. Liegt die vorherrschende Helligkeit unterhalb des Sollwertes, wird das Licht, sofern Präsenz erkannt, eingeschaltet. Der Raum-Korrekturfaktor ist ein Mass für den Unterschied der Helligkeitsmessung an der Decke und derjenigen auf der Arbeitsfläche.
Wert Rückmeldung 10/0/7 5.2.3 Aktoren ohne separates Objekt für die Statusrückmeldung (Wert) Einige Aktoren besitzen kein separates Objekt für die Statusrückmeldung. Sie werden wie folgt mit dem PlanoCentro A-KNX verbunden, um eine einwandfreie Konstantlichtregelung zu garantieren: Gruppenadressen Aktor Ü Gruppenadressen PlanoCentro A-KNX Ein / Aus ...
KNX Präsenzmelder PlanoCentro A-KNX Test-Modi Der PlanoCentro verfügt über zwei Test-Modi. • Test-Mode Präsenz, Seite 32 Kapitel 6.1 • Test-Mode Licht, Seite 32 Kapitel 6.2 Die Test-Modi können nur unter Spannung gestartet werden. Test-Präsenz Der Test-Präsenz dient der Überprüfung der Präsenzerfassung und der Parallelschaltung.
Siehe auch Bedienungsanleitung SendoClic Leistungsmerkmale der SendoClic Mit der Infrarot-Fernbedienung SendoClic lässt sich die Beleuchtung mit dem Präsenzmelder PlanoCentro A-KNX komfortabel schalten und dimmen. SendoClic verfügt über zwei Kanäle zur Ansteuerung von Lichtgruppen, Jalousien oder externer Kanäle mit Schalten und Dimmen. SendoClic bietet die Möglichkeit, zwei verschiedene Lichtszenen abzuspeichern, um sie auf Tastendruck jederzeit wieder abzurufen.
Mit dem Kanal 1 der SendoClic wird der Kanal A Licht des Präsenzmelders angesteuert. Mit dem Kanal 2 der SendoClic wird der Kanal B Licht des Präsenzmelders angesteuert. Geräte PlanoCentro A-KNX (Best. Nr. 205 9 ...) SendoClic (Best. Nr. 907 0 690) Master Kanal IR-Grp-Adr.
Mit dem Kanal 2 der SendoClic werden die Jalousien via den Präsenzmelder Master 2 angesteuert. Die Befehle des Kanals 2 werden vom Master 1 ignoriert. Geräte PlanoCentro A-KNX (Best. Nr. 205 9 ...) SendoClic (Best. Nr. 907 0 690) IR-Grp-...
Mit dem Kanal 1 der SendoClic wird der Kanal A Licht des Präsenzmelders Master 1 angesteuert. Mit dem Kanal 2 der SendoClic wird der Kanal A Licht des Präsenzmelders Master 2 angesteuert. Die Lichtkanäle der Präsenzmelder werden durch die SendoClic-Befehle gegenseitig nicht beeinflusst. Geräte PlanoCentro A-KNX (Best. Nr. 205 9 ...) SendoClic (Best. Nr. 907 0 690) Übersicht IR-Grp-...
Mit dem Kanal 1 der SendoClic 2 wird der Kanal A Licht des Präsenzmelders Master 2 angesteuert. Mit dem Kanal 2 der SendoClic 2 wird der Kanal B Licht des Präsenzmelders Master 2 angesteuert. Die Lichtkanäle der Präsenzmelder werden durch die Befehle der beiden SendoClic gegenseitig nicht beeinflusst. Geräte PlanoCentro A-KNX (Best. Nr. 205 9 ...) SendoClic (Best. Nr. 907 0 690) IR-Grp- Kanal...
KNX Präsenzmelder PlanoCentro A-KNX Störungsbeseitigung Störung / Fehler Ursache Licht schaltet nicht ein bzw. Licht schal- Luxwert zu tief eingestellt; Melder auf Halbautomat eingestellt; Licht wurde manuell per Taster oder tet aus bei Anwesenheit und Dunkelheit mit SendoClic ausgeschaltet; Person nicht im Erfassungsbereich; Hinderniss(e) stören Erfassung;...
KNX Präsenzmelder PlanoCentro A-KNX Auswertung Fehlercodes (Diagnose-Bits) Telegramm Diagnose-Bit Telegramm Diagnose-Bit Dez. Hex. Bit 7 Bit 6 Bit 5 Bit 4 Bit 3 Bit 2 Bit 1 Bit 0 Dez. Hex. Bit 7 Bit 6 Bit 5 Bit 4 Bit 3...
Die klassische Funktion eines Präsenzmelders schaltet die Beleuchtung ein, wenn Personen im Raum anwesend sind, das na- türliche Tageslicht jedoch nicht ausreichend ist. Wird der Raum verlassen oder steigt der Tageslichtanteil, wird die Beleuchtung automatisch ausgeschaltet. Geräte PlanoCentro A-KNX (Best. Nr. 205 9 ...) RMG 8 S KNX (Best. Nr. 493 0 220) Übersicht Obj. 0 Obj.
Hand eingeschaltet werden, der Melder schaltet die Beleuchtung nicht selbstätig ein. Bei genügend Tageslicht oder bei Abwesenheit schaltet der Präsenzmelder die Beleuchtung wie gewohnt aus. Geräte PlanoCentro A-KNX (Best. Nr. 205 9 ...) RMG 8 S KNX (Best. Nr. 493 0 220) Übersicht Obj.
Fensternähe, die zweite im Rauminnern. Die Lichtgruppe in Fensternähe wird vom Präsenzmelder aufgrund des höheren Tagelichtanteils früher ausgeschaltet als diejenige im Rauminnern. Geräte PlanoCentro A-KNX (Best. Nr. 205 9 ...) RMG 8 S KNX (Best. Nr. 493 0 220 Übersicht Obj.
Neben dem präsenz- und tageslichtabhängigen Schalten von einer oder zwei Lichtgruppen wird der Ausgang Präsenz des Melders zusätzlich zur Heizungssteuerung genutzt. Der Ausgang ist mit einer Einschaltverzögerung konfiguriert. In grösseren Räumen lässt sich diese Schaltung mit zusätzlichen Präsenzmeldern (Master oder Slave) erweitern. Geräte PlanoCentro A-KNX (Best. Nr. 205 9 ...) Mix-Kombination: RMG 8 S + Erweiterungsmodul HME 4 (Best. Nr. 493 0 220 + 491 0 211) Ramses 713 S KNX (Best. Nr. 713 9 201) Übersicht Obj.
Seite 44
KNX Präsenzmelder PlanoCentro A-KNX Parameter PlanoCentro A-KNX Parameterseite Parameter Einstellung Allgemein Betriebsart Master Betriebsart Master Einzelschaltung Funktion der Kanäle A Kanal , Licht aktiv.. B Kanal , Licht aktiv.. Steuerungstyp Schalten H Kanal Präsenz aktiv.. A Kanal Licht Helligkeits-Sollwert 500 lx (z.B. für ein Büro) Nachlaufzeit 10 min.
Raum anwesend sind. Bei sinkendem Tageslichtanteil wird das Kunstlicht automatisch heller gedimmt, bei steigendem Tageslichtanteil wird das Kunstlicht automatisch dunkler gedimmt und schlussendlich ausgeschaltet. Wird der Raum verlassen, wird die Beleuchtung automatisch ausgeschaltet. Geräte PlanoCentro A-KNX (Best. Nr. 205 9 ...) SMG 2 S (Best. Nr. 491 0 273) Übersicht Obj. 0 Obj.
Als Option besteht die Möglichkeit, den Präsenzmelder als Halbautomat zu betreiben. In diesem Fall muss die Beleuchtung stets von Hand eingeschaltet werden, der Melder schaltet die Beleuchtung nicht selbstätig ein. Geräte PlanoCentro A-KNX (Best. Nr. 205 9 ...) SMG 2 S (Best. Nr. 491 0 273) Übersicht Obj.
Seite 47
KNX Präsenzmelder PlanoCentro A-KNX Parameter PlanoCentro A-KNX Parameterseite Parameter Einstellung Allgemein Betriebsart Master Betriebsart Master Einzelschaltung Funktion der Kanäle A Kanal , Licht aktiv.. Steuerungstyp Konstantlichtregelung A Kanal Licht Helligkeits-Sollwert 500 lx (z.B. für ein Büro) Nachlaufzeit 10 min Dimmer SMG 2 S...
Zur besseren Ausnutzung des Tageslichts in Fensternähe ist die Beleuchtung in zwei Lichtgruppen aufgeteilt. Die beiden Licht- gruppen werden stets zusammen eingeschaltet. Die Lichtgruppe in Fensternähe wird mit einem Versatz im Vergleich zur Lichtgruppe im Rauminnern geregelt. Geräte PlanoCentro A-KNX (Best. Nr. 205 9 ...) SMG 2 S (Best. Nr. 491 0 273) Übersicht Obj. 0 Obj.
Master parametriert. Die Master-Slave Parallelschaltung kann unabhängig davon eingesetzt werden, ob der Master eine oder zwei Lichtgruppen schaltet oder in Konstantlichtregelung betreibt. Geräte PlanoCentro A-KNX (Best. Nr. 205 9 ...) RMG 8 S (Best. Nr. 493 0 220) Übersicht Obj. 23 Obj.
Licht erfassen kann. Die Master-Master Parallelschaltung kann unabhängig davon eingesetzt werden, ob der Master auf Schalten oder Konstant- lichtregelung konfiguriert ist. Geräte PlanoCentro A-KNX (Best. Nr. 205 9 ...) RMG 8 S (Best. Nr. 493 0 220) Übersicht Obj. 0 Obj.
