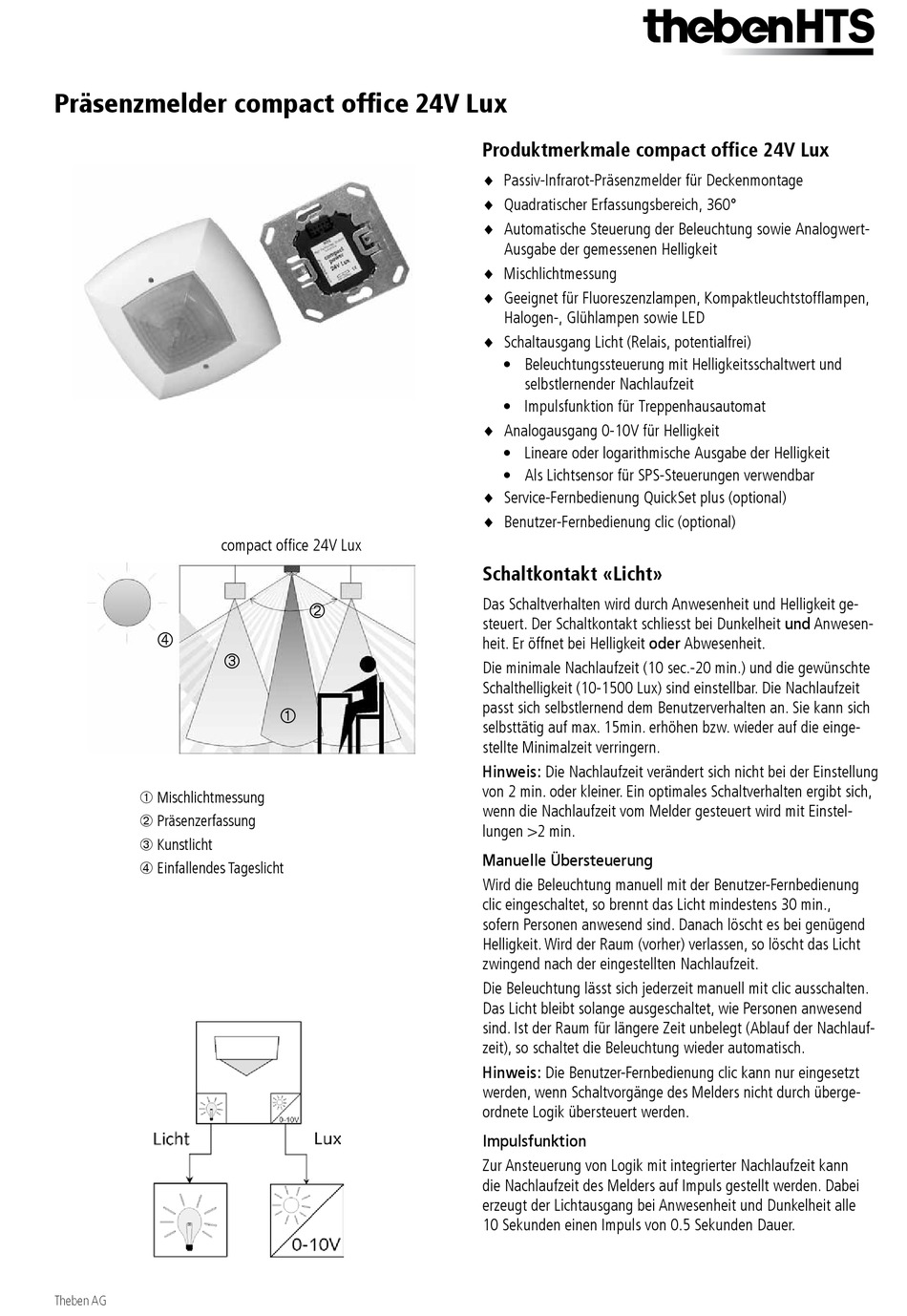

thebenHTS compact office 24V Lux Produktinformationen

Präsenzmelder compact office 24V Lux
compact office 24V Lux


 Mischlichtmessung
 Präsenzerfassung
 Kunstlicht
 Einfallendes Tageslicht
Theben AG


Produktmerkmale compact office 24V Lux
♦ Passiv-Infrarot-Präsenzmelder für Deckenmontage
♦ Quadratischer Erfassungsbereich, 360°
♦ Automatische Steuerung der Beleuchtung sowie Analogwert-
Ausgabe der gemessenen Helligkeit
♦ Mischlichtmessung
♦ Geeignet für Fluoreszenzlampen, Kompaktleuchtstofflampen,
Halogen-, Glühlampen sowie LED
♦ Schaltausgang Licht (Relais, potentialfrei)
• Beleuchtungssteuerung mit Helligkeitsschaltwert und
selbstlernender Nachlaufzeit
• Impulsfunktion für Treppenhausautomat
♦ Analogausgang 0-10V für Helligkeit
• Lineare oder logarithmische Ausgabe der Helligkeit
• Als Lichtsensor für SPS-Steuerungen verwendbar
♦ Service-Fernbedienung QuickSet plus (optional)
♦ Benutzer-Fernbedienung clic (optional)
Schaltkontakt «Licht»
Das Schaltverhalten wird durch Anwesenheit und Helligkeit ge-
steuert. Der Schaltkontakt schliesst bei Dunkelheit und Anwesen-
heit. Er öffnet bei Helligkeit oder Abwesenheit.
Die minimale Nachlaufzeit (10 sec.-20 min.) und die gewünschte
Schalthelligkeit (10-1500 Lux) sind einstellbar. Die Nachlaufzeit
passt sich selbstlernend dem Benutzerverhalten an. Sie kann sich
selbst tätig auf max. 15min. erhöhen bzw. wieder auf die einge-
stellte Minimalzeit verringern.
Hinweis: Die Nachlaufzeit verändert sich nicht bei der Einstellung
von 2 min. oder kleiner. Ein optimales Schaltverhalten ergibt sich,
wenn die Nachlaufzeit vom Melder gesteuert wird mit Einstel-
lungen >2 min.
Manuelle Übersteuerung
Wird die Beleuchtung manuell mit der Benutzer-Fernbedienung
clic eingeschaltet, so brennt das Licht mindestens 30 min.,
sofern Personen anwesend sind. Danach löscht es bei genügend
Helligkeit. Wird der Raum (vorher) verlassen, so löscht das Licht
zwingend nach der eingestellten Nachlaufzeit.
Die Beleuchtung lässt sich jederzeit manuell mit clic ausschalten.
Das Licht bleibt solange ausgeschaltet, wie Personen anwesend
sind. Ist der Raum für längere Zeit unbelegt (Ablauf der Nachlauf-
zeit), so schaltet die Beleuchtung wieder automatisch.
Hinweis: Die Benutzer-Fernbedienung clic kann nur eingesetzt
werden, wenn Schaltvorgänge des Melders nicht durch überge-
ordnete Logik übersteuert werden.
Impulsfunktion
Zur Ansteuerung von Logik mit integrierter Nachlaufzeit kann
die Nachlaufzeit des Melders auf Impuls gestellt werden. Dabei
erzeugt der Lichtausgang bei Anwesenheit und Dunkelheit alle
10 Sekunden einen Impuls von 0.5 Sekunden Dauer.
