AP-Montage
Für die Aufputz-Montage ist ein AP-Rahmen 110 A erhältlich
(siehe Zubehör).

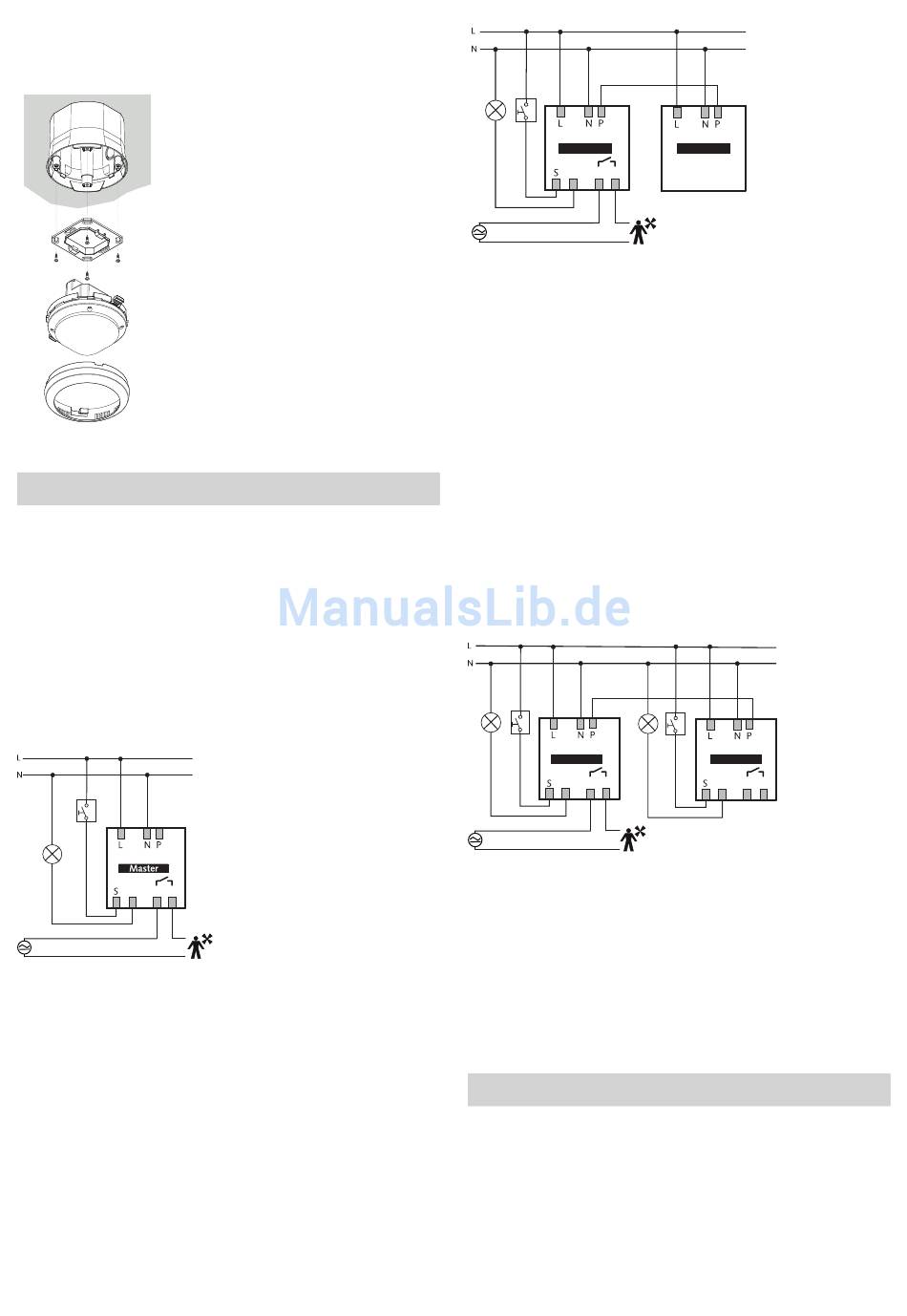

7. Beschaltung
Die Präsenzmelder können als Master und Slave kombiniert
werden: Master in Einzelschaltung, Master in Parallelschal-
tung, Master-Slave Parallelschaltung.
Es können mehrere Taster auf einen Steuereingang geführt
werden. Leuchtdruck-Taster nur mit Neutralleiter-Anschluss
verwenden.
Einzelschaltung
In der Einzelschaltung erfasst der Präsenzmelder als Master
Anwesenheit und Helligkeit und steuert die Beleuchtung.
L'
H1
H2
AC / DC
Parallelschaltung Master-Slave
Reicht der Erfassungsbereich eines einzelnen Präsenzmel-
ders nicht aus (ausgedehnte Räume), können bis maximal
10 Melder durch Verbinden der P-Klemmen parallelgeschal-
tet werden. Dabei erfolgt die Präsenzerfassung durch alle
Melder gemeinsam. Der Master misst die Helligkeit, verar-
beitet die Taster und steuert die Beleuchtung. Als weitere
Melder werden Slaves eingesetzt. Sie liefern lediglich die
Präsenzinformation.
Master
L'
H2
H1
AC / DC
•
Lichtmessung nur beim Master
•
Parameter nur beim Master einstellen
•
Maximal 10 Melder parallelschalten
•
Den Aussenleiter mit derselben Phase für alle Melder
verwenden.
Master: thePassa P360 -101 UP
Slave: thePassa P360 Slave UP
Parallelschaltung Master-Master (mehrere
Lichtgruppen)
In einer Parallelschaltung können auch mehrere Master ver-
wendet werden. Jeder Master steuert dabei seine Lichtgruppe
gemäss eigener Helligkeitsmessung. Verzögerungszeiten
und Helligkeitssollwerte werden bei jedem Master individu-
ell eingestellt. Die Präsenz wird weiterhin von allen Meldern
gemeinsam erfasst.
Master 1
L'
H1
H2
AC / DC
•
Pro Lichtgruppe ein Master mit individueller
Helligkeitsmessung.
•
Potenziometer bei jedem Master individuell einstellen.
•
Maximal 10 Melder parallelschalten.
•
Den Aussenleiter mit derselben Phase für alle Melder
verwenden.
•
Schaltkontakt Präsenz kann bei einem beliebigen Master
abgegriffen werden.
8. Einstellungen
Die Präsenzmelder werden mit einer Grundeinstellung ein-
satzbereit ausgeliefert. Die Vorgaben sind Richtwerte. Für die
Inbetriebnahme sind optional die Management-Fernbedie-
nung „SendoPro 868-A", die Service-Fernbedienung „the-
Senda P" und die App-Fernbedienung „theSenda B" (mit App
„theSenda Plug") erhältlich.
Sie ermöglichen das Anpassen der Einstellwerte auf Distanz.
Slave
Master 2
L'
H1
H2
4
