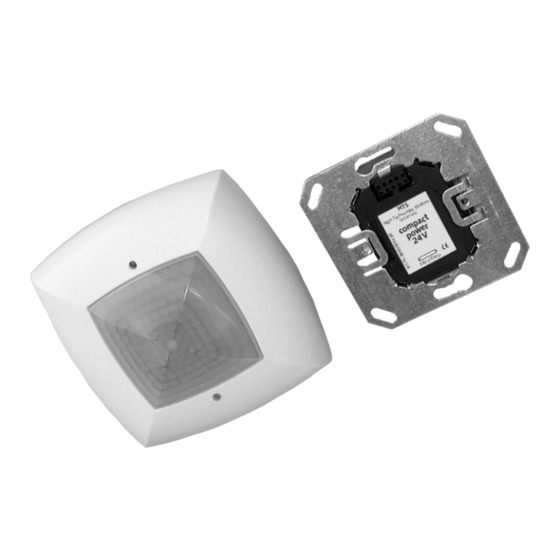

- Seite 1 Präsenzmelder compact office DIM Art. Nr. 201 0 001 Bedienungsanleitung Notice d´utilisation Installation manual Manual de instrucciones 68 Istruzioni per l'uso Gebruikershandleiding 112...
-
Seite 2: Inhaltsverzeichnis
Bedienungsanleitung Präsenzmelder compact office DIM Inhaltsverzeichnis 1. Sicherheit..........3 2. -
Seite 3: Sicherheit
Sie haben sich für ein Gerät der Firma Theben HTS entschieden. Wir be- danken uns für Ihr Vertrauen. 1. Sicherheit GEFAHR! Arbeiten an elektrischen Anlagen dürfen nur von Elektrofachkräften oder von unterwiesenen Personen unter Leitung und Aufsicht einer Elektrofach- kraft entsprechend den elektrotechnischen Regeln vorgenommen werden! Beachten Sie die landesspezifischen Sicherheitsbestimmungen zu Arbeiten an elektrischen Anlagen! Vor Montage Leitung spannungsfrei schalten! ACHTUNG! -
Seite 4: Funktion Und Leistungsmerkmale
2. Funktion und Leistungsmerkmale Der Präsenzmelder compact office DIM erfasst anwesende Personen auf- grund feinster Bewegungen. Gleichzeitig misst sein Lichtsensor die Helligkeit im Raum und vergleicht sie mit dem vorgegebenen Helligkeitssollwert. Ein Relais (Schaltkontakt A) dient als Schaltausgang. Der Melder schaltet die Beleuchtung bei Anwesenheit und ungenügender Helligkeit ein, bei Ab- wesenheit oder genügend Helligkeit aus. -
Seite 5: Montage Und Anschluss
3. Montage und Anschluss .1 Präsenzerfassung Die ideale Montagehöhe beträgt 2,0 - 3,0m. Mit zunehmender Montagehöhe verringert sich die Empfindlichkeit des Melders. Zur einwandfreien Personener- fassung benötigt der Präsenzmelder freie Sicht auf die Personen. Büroeinrich- tungen, mobile Trennwände, Pflanzen, abgehängte Leuchten etc. können die Präsenzerfassung beeinträchtigen (Abschattung). -
Seite 6: Lichtmessung
3.2 Lichtmessung compact office DIM misst Kunst- und Tageslicht, das direkt unterhalb des Mel- ders reflektiert wird (Öffnungswinkel ca. 30°). Direktes Kunstlicht auf den Melder ist zu vermeiden! Bei ausgeschalteter Konstantlichtregelung ist die Lichtmessung nicht aktiv. Die Regelung basiert auf der insge-... -
Seite 7: Anschluss
. Anschluss Bitte Anschlussschema für Einzelschaltung beachten. Die Unterputz-Monta- ge des compact office DIM muss in einer Dose erfolgen. Für Aufputz-Monta- ge ist ein AP-Rahmen erhältlich. power Master a) Anschluss zu weiteren EVG‘s 1 - 10V Bitte ebenfalls Anschlussschemas Parallelschaltung beachten (siehe... -
Seite 8: Inbetriebnahme
4. Inbetriebnahme Die Melder werden mit einer Grundeinstellung einsatzbereit ausgeliefert. Die Vorgaben sind Richtwerte. Für die Inbetriebnahme ist optional die Service- Fernbedienung QuickSet plus erhältlich. Sie ermöglicht das Einstellen aller Potentiometer-Werte auf Distanz. Der Helligkeits-Sollwert kann auch über einen Taster programmiert werden (siehe 4.4). 4.1 Einstellungen Potentiometer ... - Seite 9 Nachlaufzeit ● Durchgangszonen ca. 5min. ● Arbeitsbereiche ca. 10min. Bei Einstellungen zwischen 2 - 15min. variiert die Nachlauf- zeit selbstlernend in diesem Bereich. Einstellwerte <2min. oder >15min. bleiben fix. Stand-by Zeit Bei aktivierter Stand-by Zeit wird die Beleuchtung nach Ablauf der Nach- laufzeit nicht ausgeschaltet, son- dern verharrt im Stand-by Zustand (ca.10% Lichtleistung).
- Seite 10 DIP-Switch Vollautomat / Halbautomat auto ● reg.on reg.off «auto»: Vollautomat: Die Beleuchtung schaltet preset user automatisch ein man.prog ● «man»: Halbautomat: Das Einschalten muss test immer von Hand erfolgen Konstantlichtregelung EIN/AUS auto ● «reg.on»: Konstantlichtregelung eingeschaltet, Be- reg.on reg.off leuchtung durch Präsenz und Tageslicht gesteuert preset user man.prog...
- Seite 11 4.2 Tips zu DIP-switch Kombinationen Konstantlichtregelung EIN «reg.on» Empfehlung: «preset» auto reg.on reg.off ● manuelles Dimmen verändert abgespeicherten preset user man.prog Helligkeitssollwert nicht ● test Konstantlichtregelung wird durch manuelles Dim- men vorübergehend unterbrochen ● Aus- und Einschalten führt zurück in den Regelbetrieb Variante: «user»...
-
Seite 12: Einschaltverhalten
4.3 Einschaltverhalten Mit jedem Aufstecken des Sensorteils auf das Leistungsteil oder nach jedem Zuschalten der Spannung durchläuft der Melder die Aufstartphase (durch LED angezeigt). 1. Aufstartphase (30s) ● LED blinkt im Sekundentakt, Schaltkontakt ist geschlossen, der Helligkeitswert auf 100% gedimmt. ●... -
Seite 13: Anpassen Helligkeitssollwert Mit Taster
4.4 Anpassen Helligkeitssollwert mit Taster Die Einstellung des Helligkeits-Sollwerts kann während des Betrieb mit dem Ta- ster erfolgen (Freigabe/Sperrung durch DIP-Switch, siehe Punkt Seite 10). Programmierung des Helligkeits-Sollwerts nur bei Einstellung «preset» mög- lich. ● Mit Taster auf gewünschten Sollwert dimmen ● Taster loslassen ●... -
Seite 14: Weitere Schaltbeispiele
. Weitere Schaltbeispiele 5.1 Parallelschaltung Master-Slave Mehrere Melder steuern eine Lichtgruppe ● Nur Master steuert die Beleuchtung. Alle weiteren Melder sind Slaves ● Präsenzerfassung durch alle Melder gemeinsam ● Lichtmessung nur beim Master ● Potentiometer und DIP-switch nur beim Master einstellen ● max. 10 Melder parallelschalten ●... -
Seite 15: Parallelschaltung Master-Master
5.2 Parallelschaltung Master-Master Mehrere Master steuern mehrere Lichtgruppen ● Pro Lichtgruppe ein Master mit individueller Helligkeitsmessung. ● Präsenzerfassung durch alle Melder gemeinsam ● Potentiometer und DIP-switch bei jedem Master individuell einstellen ● maximal 10 Melder parallelschalten ● selbe Phase für alle Melder verwenden ●... -
Seite 16: Testbetrieb („Test")
6. Testbetrieb („test“) auto reg.on reg.off user preset Der Testbetrieb dient der Überprüfung der Präsenz- man.prog erfassung und der Verdrahtung (Parallelschaltung test Master-Slave). 6.1 Einstellung des Testbetriebs mit DIP-Switch ● DIP-Switch auf «Test» stellen. (in Parallelschaltung bei allen Meldern) 1. Aufstartphase (30sec) ●... -
Seite 17: Technische Daten
7. Technische Daten compact office DIM Sensorteil 360° Erfassungsbereich horizontal 120° vertikal Empfohlene Montagehöhe 2,0 - 3,0m Maximale Reichweite 6 x 6 m (Mh. 2,5m) 8 x 8 m (Mh. 3,5m) Mischlichtmessung ca. 50 - 1500Lux Nachlaufzeit «Licht» 10sec. - 20min. -
Seite 18: Ce-Konformitätserklärung
2x 2.5mm2 Grösse UP-Dose Gr. 1, (NIS,PMI) 0° - 50°C Umgebungstemperatur Schutzart IP 40 Artikelnummern compact office DIM 201 0 001 AP-Rahmen compact 907 0 514 Service-Fernbedienung QuickSet plus 907 0 532 Benutzer-Fernbedienung clic 907 0 515 *) Verwendung von T5-FL: Bei vergleichbarer Watt-Zahl der T5-FL kann die gleiche Anzahl EVG wie bei den T8-FL an den Schaltkontakt des Melders angeschlossen wer- den. -
Seite 19: Garantieerklärung
8. Garantieerklärung Theben HTS Präsenzmelder sind mit größter Sorgfalt und modernsten Technologien gefertigt und qualitätsgeprüft. Theben HTS AG gewährleistet daher eine einwandfreie Funktion bei sachgemäßer Anwendung. Sollte sich dennoch ein Mangel zeigen, leistet Theben HTS AG im Umfang der Allgemeinen Geschäftsbedingungen Gewähr: Beachten Sie bitte besonders: ●... -
Seite 20: Störungsbeseitigung
9. Störungsbeseitigung Störung Ursache Licht schaltet nicht ein bzw. Luxwert zu tief eingestellt; Melder auf Halbautomat Licht schaltet aus bei An- eingestellt; Licht wurde manuell per Taster oder mit wesenheit und Dunkelheit clic ausgeschaltet; Person nicht im Erfassungsbe- reich; Hinderniss(e) stören Erfassung; Nachlaufzeit zu kurz eingestellt Licht brennt bei Anwe- Luxwert zu hoch eingestellt;... - Seite 21 Masszeichnung compact office DIM 102,5 ∅ ∅ Technische Änderungen und Druckfehler vorbehalten...
