. Weitere Schaltbeispiele

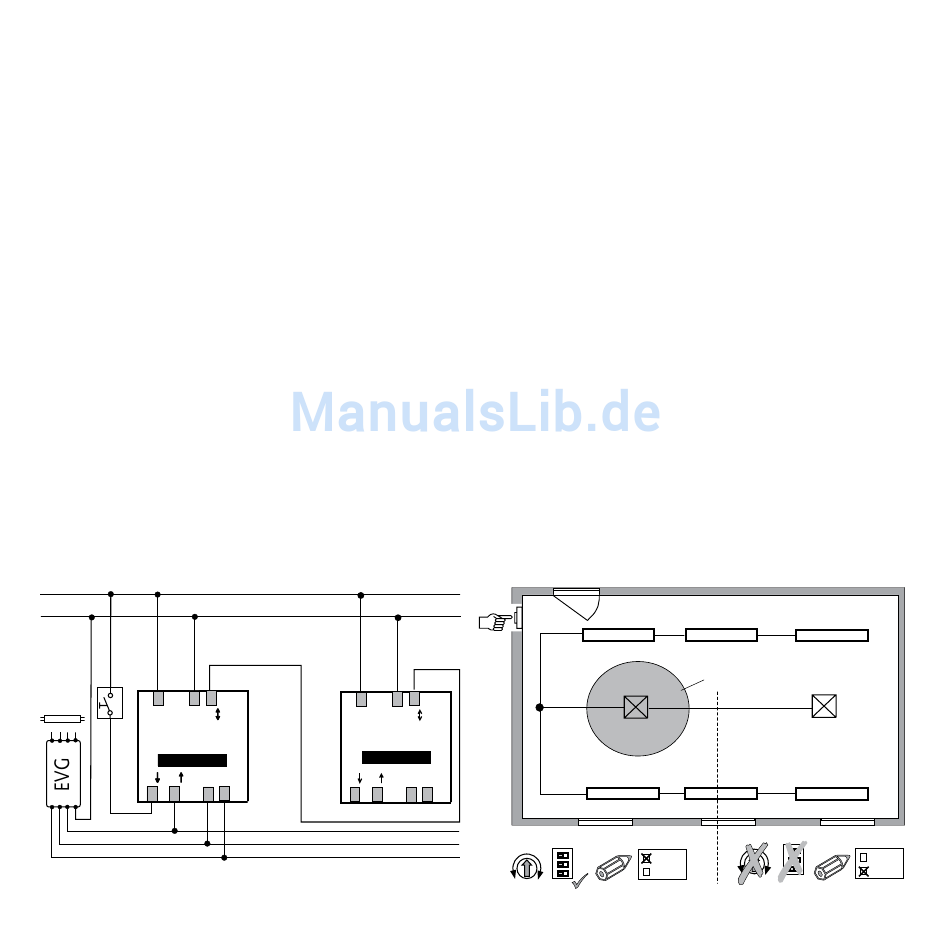

5.1 Parallelschaltung Master-Slave

Mehrere Melder steuern eine Lichtgruppe
●
Nur Master steuert die Beleuchtung.
Alle weiteren Melder sind Slaves
●
Präsenzerfassung durch alle Melder gemeinsam
●
Lichtmessung nur beim Master
●
Potentiometer und DIP-switch nur beim Master einstellen
●
max. 10 Melder parallelschalten
●
dieselbe Phase für alle Melder verwenden
●
Leistungsteile als Master/Slave markieren
L
N
L N P
power
DIM
Master
S A + -
1 - 10V
a) zu weiteren EVG´s
14
L N P
power
DIM
Slave
+ -
S A
a)
Lux
Master
DIP
Master
Slave
Slave
DIP
Master
Slave
