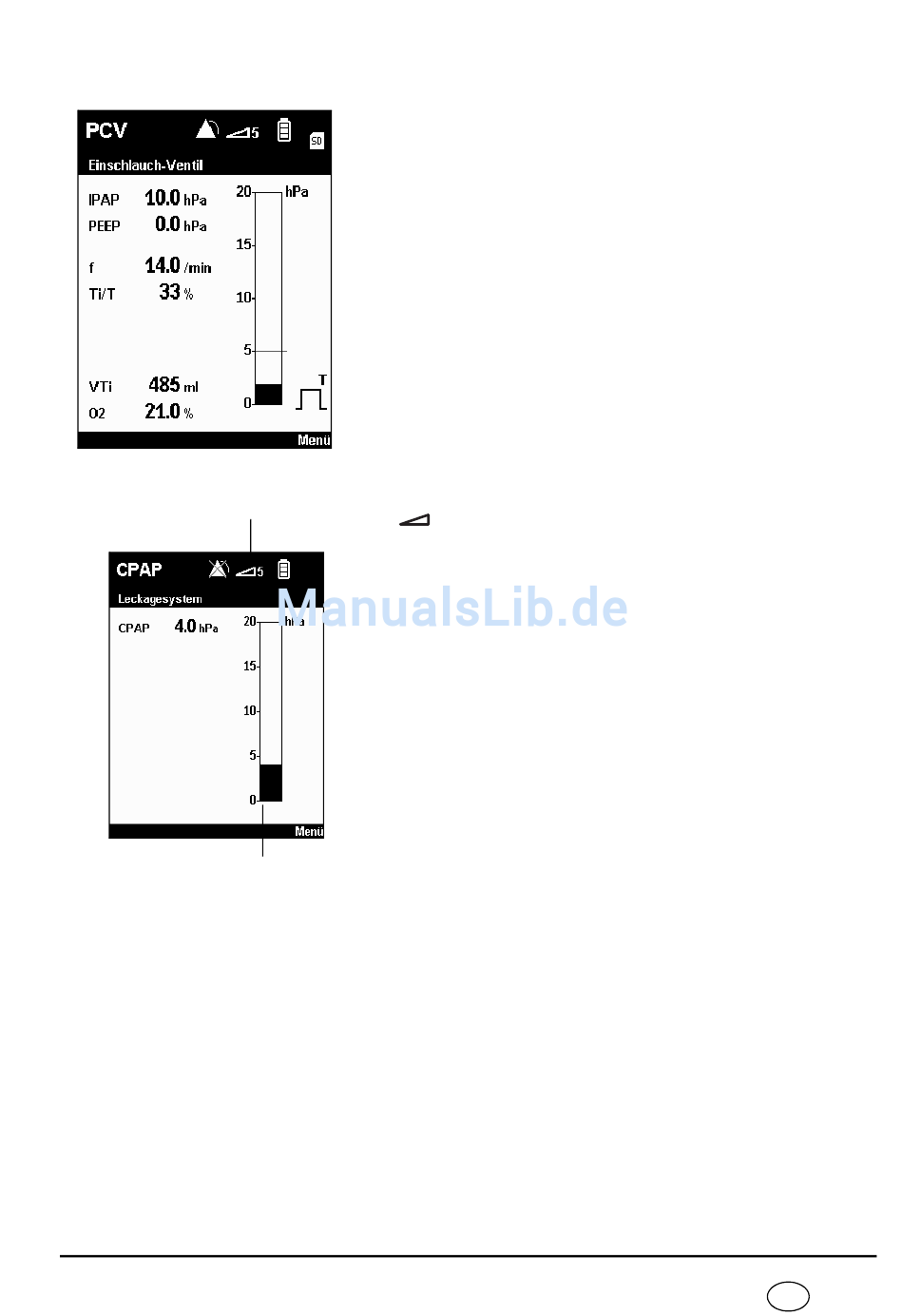

5.2.3 Anzeigen im Display

Standardanzeige
Softstartanzeige
Bargraph
Auf dem Display werden die Beatmungsparameter,
wie z.B. der eingestellte Therapiemodus, die Therapie-
drücke (im Modus CPAP nur CPAP-Druck) in hPa, das
gewählte Schlauchsystem und die aktuelle
Atemfrequenz in 1/min dargestellt.
Hinweis: 1,01973 hPa entsprechen 1 cm H
Bei aktiviertem Softstart erscheint die Softstartanzeige
mit der verbleibenden Softstartzeit, max. 30
Minuten, bzw. die vom Arzt max. festgelegte
Softstartzeit (siehe „5.8 Softstart einstellen (nur im
CPAP-Modus)" auf Seite 59).
Der Bargraph zeigt den inspiratorischen und
exspiratorischen Druckverlauf an.
Die Anzeige Atemphasenwechsel gibt an, ob die aktuelle
Atemphase spontan durch den Patienten (
T
maschinell ( ) ausgelöst wurde. Die Anzeige wechselt je
nach Atemphase von links (Einatmung) nach rechts
(Ausatmung). Die Abbildung zeigt eine maschinell
ausgelöste Einatmung.
Für die Erklärung der weiteren Symbole auf dem
Display beachten Sie das Kapitel „In der Anzeige
verwendete Symbole" auf Seite 17.
Hinweis:
Wenn eine Therapie im TA-Modus vorgesehen
ist, beachten Sie auch das Kapitel „5.12 Therapie
im TA-Modus (nur Leckagesystem)" auf Seite 64.
O.
2
S
) oder
DE
Bedienung
55
