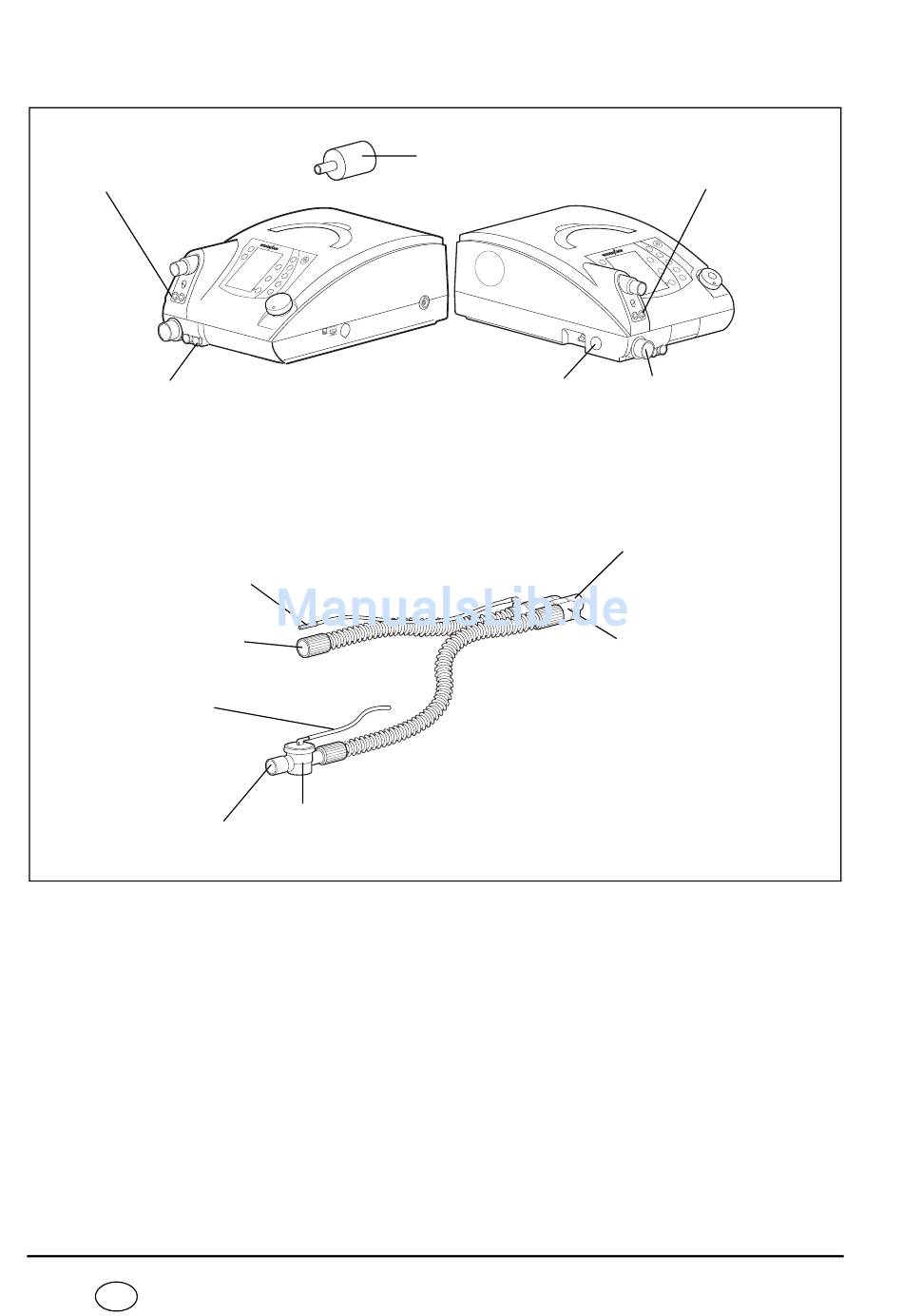

Therapiegerät,Doppelschlauchsystem mit Patientenventil
(nur VENTIlogic LS)
35 Anschluss
Druckmessschlauch (blau
gekennzeichnet)
34 Anschluss O
-Sensor
2
47 Druckmessschlauch
(blau
gekennzeichnet)
46 Anschluss
Geräteausgang
45 Ventilsteuersc
hlauch
44 Anschluss
Geräteeingang
34 Anschluss O
-Sensor
2
Dient zum Anschließen eines Sauerstoff-Sensors,
mit dem die Sauerstoffkonzentration in der
Atemluft gemessen werden kann (nur bei
Schlauchsystemen mit Patientenventil).
35 Anschluss Druckmessschlauch (blau
gekennzeichnet)
Dient zum Anschließen des Druckmessschlauchs
an das Gerät.
8
DE
Übersicht
36 Prüfadapter
39 Öffnung
Ausatemluft
40 Doppelschlauchsystem
43 Patientenventil
37 Anschluss
38 Geräteanschluss für
41 Anschluss
42 Y-Adapter
36 Prüfadapter
Wird bei der Funktionskontrolle des
Therapiegerätes benötigt.
37 Anschluss Ventilsteuerschlauch
Dient zum Anschließen des Ventilsteuerschlauchs
an das Gerät.
38 Geräteanschluss für Patientenventil
Dient zum Anschließen des Patientenventils an
den Geräteeingang des Therapiegerätes.
Ventilsteuerschlauch
Patientenventil
Patient
