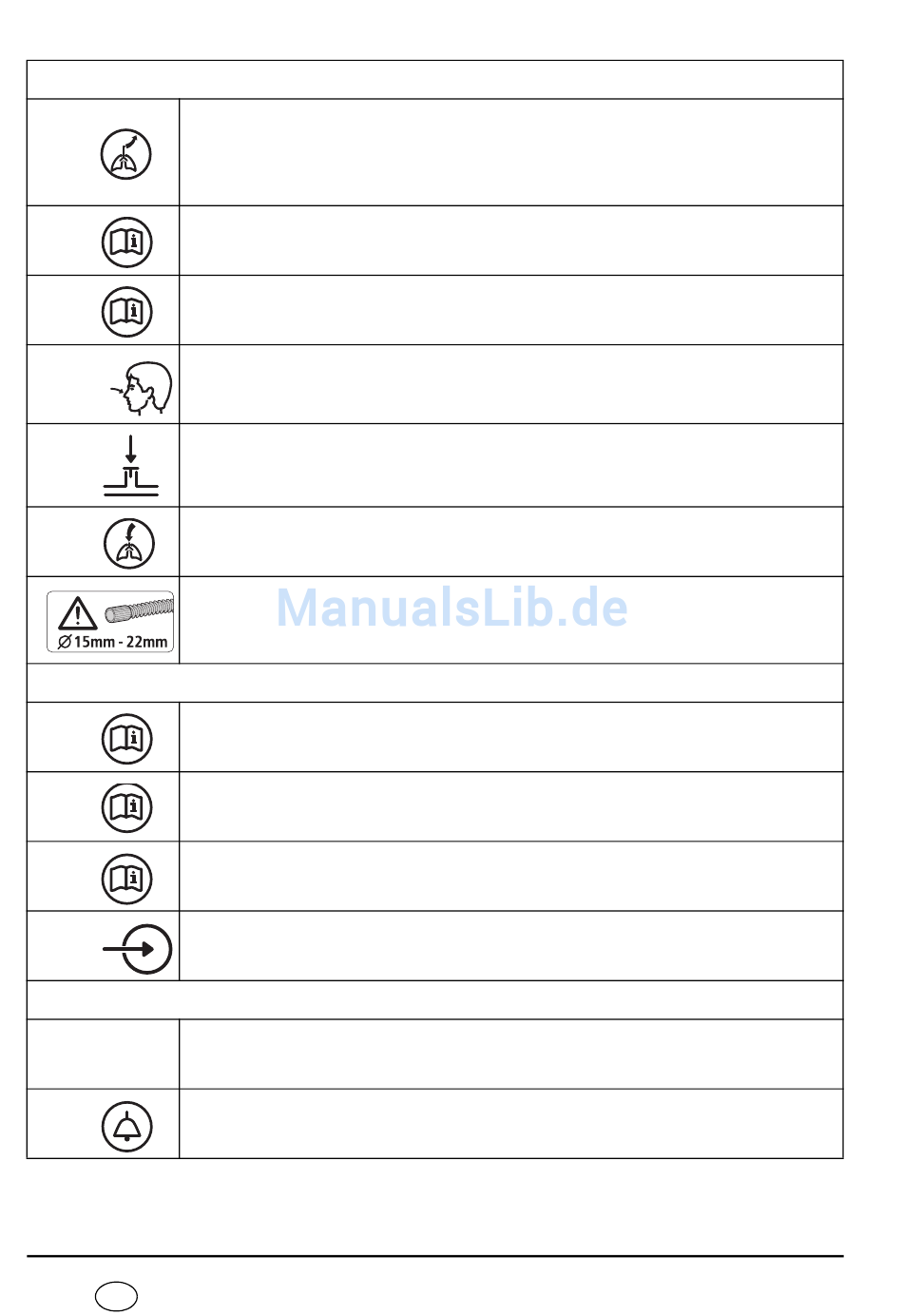

VENTIlogic LS:
3
Anschluss Ausatemluft Patient bei Doppelschlauchsystem mit Patientenventil
VENTIlogic plus:
Öffnung wird bei VENTIlogic plus nicht verwendet.
4
Buchse: Elektrischer Anschluss für den Atemluftbefeuchter VENTIclick (nur
Leckagesystem), max. Stromaufnahme bei 40 V: 600 mA
5
Buchse: Elektrischer Anschluss für Sauerstoffsensor; max. 100 mV DC
6
Anschluss: Druckmessschlauch (blau gekennzeichnet). Therapiedruck
P
0-50 hPa (nur für Schlauchsystem mit Patientenventil)
7
Anschluss: Steuerschlauch für Patientenventil 0-50 hPa (nur Schlauchsystem mit
Patientenventil)
8
Geräteausgang: Austritt Atemluft mit 0-45 hPa bei Schlauchsystemen mit
Patientenventil, 0-35 hPa bei Leckagesystem
9
Geräteausgang: Nur Schlauchsysteme mit einem Durchmesser von Ø15 mm -
22 mm zulässig.
9
Anschluss für optionale Zusatzgeräte, z.B. Analog box D/A;
Max. Stromabgabe bei 5 V: 50 mA
10
Anschluss zum Einstellen der Therapieparameter über WEINMANNsupport durch
Fachpersonal; Max. Stromabgabe bei 12 V: 50 mA
11
Einschub MMC oder SD-Karte
12
Anschluss für den netzunabhängigen Betrieb mit VENTIpower
~
13
Stecker Netzversorgungseingang 115/230 V AC; 50/60 Hz
14
Anschluss Fernalarm: Anschluss für Schwesternrufsystem und Fernalarmbox
VENTIremote alarm. Schaltleistung: 60 V DC / 2 A; 42 V AC / 2 A
12 DE
Übersicht
Vorderseite
Rechte Seite
Rückseite
