4.3.1 Einschlauchsystem

Das Einschlauchsystem besteht aus einem Beatmungsschlauch, einem Druckmessschlauch,
einem Ventilsteuerschlauch und einem Patientenventil. Der Beatmungszugang muss direkt
an das Patientenventil angeschlossen werden.
Vorsicht!
Das Patientenventil darf beim Betrieb des Gerätes nicht verdeckt werden.
Andernfalls kann die Ausatemluft nicht mehr abgeführt und dadurch die Atmung
behindert werden.

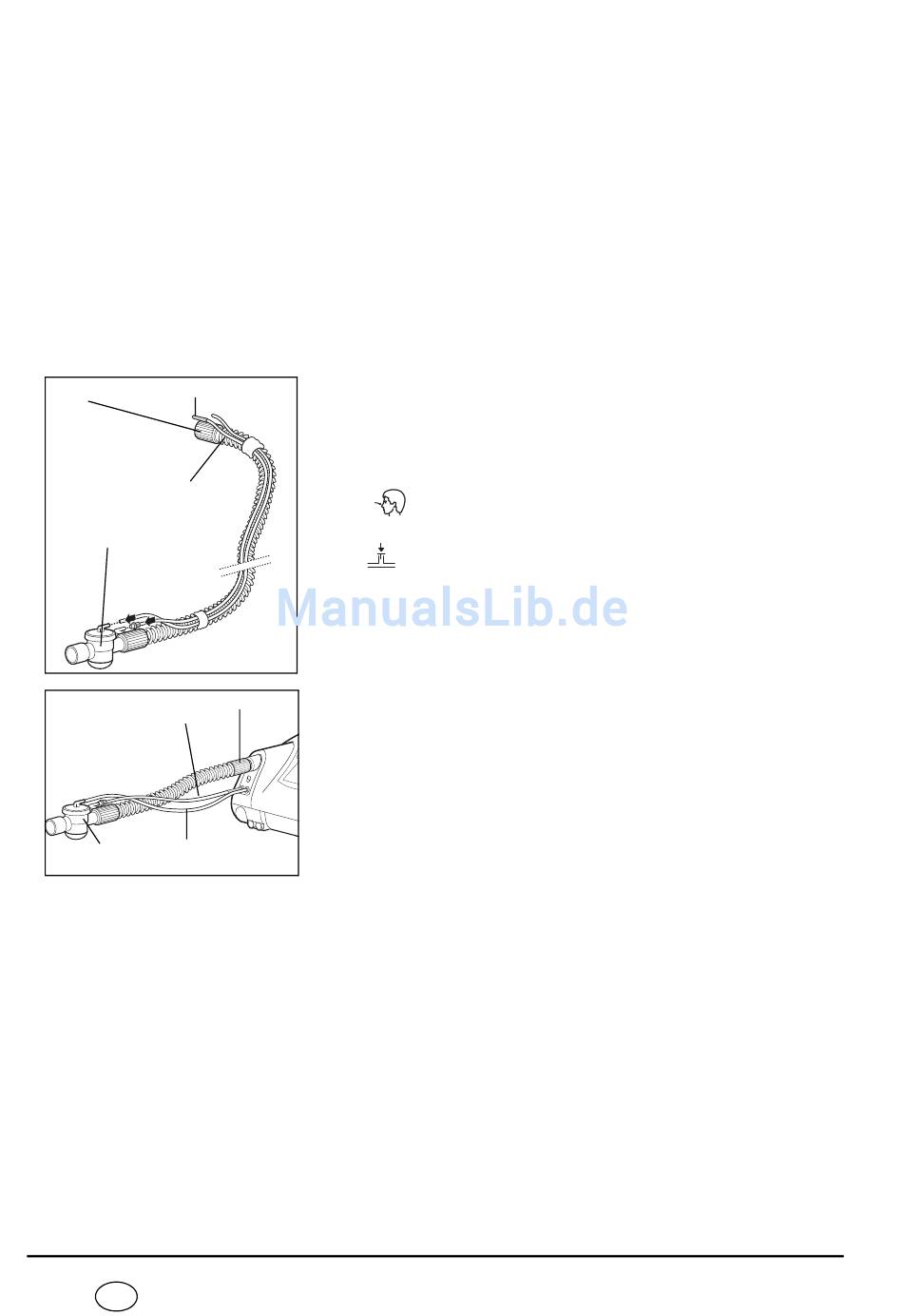

Zum Anschließen des Einschlauchsystems an das Therapiegerät gehen Sie wie folgt vor:
1
2
3
4
1
4 3
40 DE
Geräteaufstellung
1. Stecken Sie das freie Ende des Beatmungsschlauches
(2) auf den Geräteausgang.
2. Schließen Sie nun den blauen Anschlussstutzen des
Druckmessschlauchs (1) an den ebenfalls blau und mit
P
3. Schließen Sie den Ventilsteuerschlauch (3) an den mit
4. Schließen Sie das Patientenventil (4) an den
2
Beatmungszugang, z.B. eine Atemmaske, an.
Beachten Sie unbedingt die Gebrauchsanweisungen
des Beatmungszuganges sowie des Schlauchsystems.
gekennzeichneten Anschluss am Gerät an.
gekennzeichneten Anschluss des Gerätes an.
