Weinmann VENTIlogic LS Gebrauchsanweisung Seite 41

4.3.2 Doppelschlauchsystem (nur VENTIlogic LS)
Das Doppelschlauchsystem hat neben dem Beatmungsschlauch, der dem Patienten Luft
zuführt, dem Druckmessschlauch und dem Ventilsteuerschlauch auch einen
Ausatemschlauch, der die Ausatemluft zum Gerät zurück und in die Umgebungsluft
abführt.
Das Patientenventil befindet sich beim Doppelschlauchsystem am Ausatemschlauch.

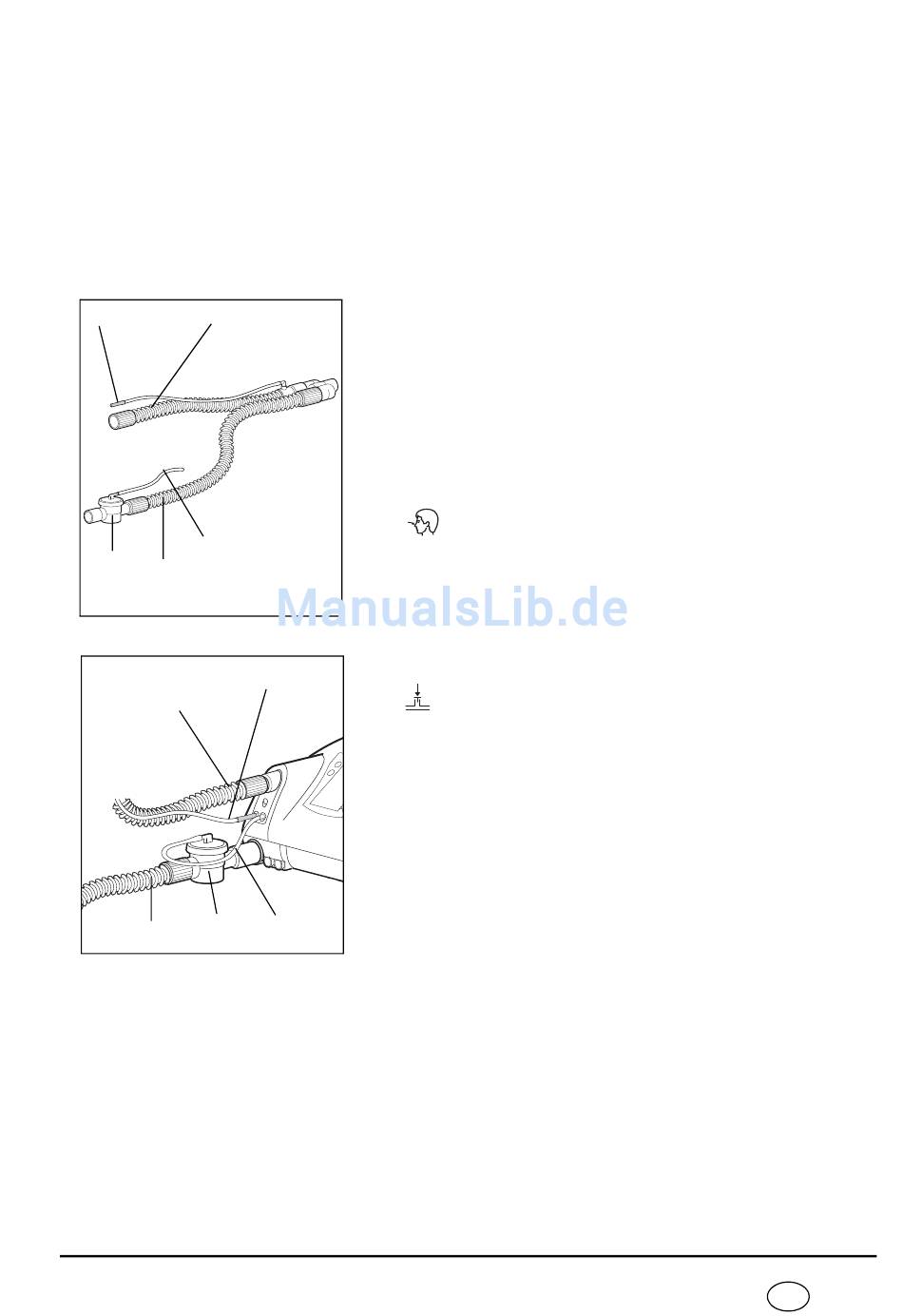

Um das Doppelschlauchsystem anzuschließen, gehen Sie wie folgt vor:
1
2
5
4
3
1
4
3
1. Stecken Sie den Beatmungsschlauch (1) auf den Gerä-
teausgang des VENTIlogic LS.
2. Stecken Sie den Ausatemschlauch (3), an dessen Ende
sich das Patientenventil (4) befindet, auf den Geräte-
eingang für Ausatemluft unterhalb des Geräteaus-
gangs.
3. Schließen Sie nun den blauen Anschlussstutzen des
Druckmessschlauchs (2) an den ebenfalls blau und mit
P
Der Druckmesschlauch hat die gleiche Länge wie der
Beatmungsschlauch und führt zu dem Y-
Verbindungsstück, an dem Beatmungs- und
Ausatemschlauch zusammengeführt werden.
4. Stecken Sie den Ventilsteuerschlauch (5) auf den mit
2
Der Ventilsteuerschlauch führt von Patientenventil
direkt zum Anschluss am Gerät und ist daher kürzer
als der Druckmessschlauch.
5. Schließen Sie den Beatmungszugang, z.B. eine
Atemmaske, an.
Beachten Sie unbedingt die Gebrauchsanweisungen
des Beatmungszuganges sowie des Schlauchsystems.
5
gekennzeichneten Anschluss am Gerät an.
gekennzeichneten Anschluss des Gerätes.
Geräteaufstellung
DE 41
