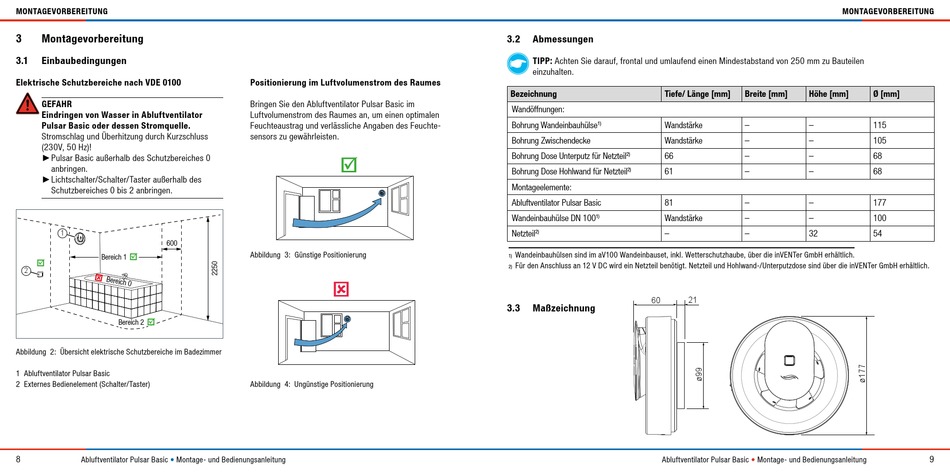

Montagevorbereitung; Einbaubedingungen; Abmessungen; Maßzeichnung - inVENTer Pulsar Basic Montage- Und Bedienungsanleitung

MONTAGEVORBEREITUNG

3 Montagevorbereitung
3.1

Einbaubedingungen

Elektrische Schutzbereiche nach VDE 0100
GEFAHR
Eindringen von Wasser in Abluftventilator
Pulsar Basic oder dessen Stromquelle.
Stromschlag und Überhitzung durch Kurzschluss
(230V, 50 Hz)!
►Pulsar Basic außerhalb des Schutzbereiches 0

anbringen.
►Lichtschalter/Schalter/Taster außerhalb des
Schutzbereiches 0 bis 2 anbringen.
1
600
Bereich 1
2
Bereich 2
Abbildung 2: Übersicht elektrische Schutzbereiche im Badezimmer
1 Abluftventilator Pulsar Basic
2 Externes Bedienelement (Schalter/Taster)
8
Abluftventilator Pulsar Basic • Montage- und Bedienungsanleitung
Positionierung im Luftvolumenstrom des Raumes
Bringen Sie den Abluftventilator Pulsar Basic im
Luftvolumenstrom des Raumes an, um einen optimalen
Feuchteaustrag und verlässliche Angaben des Feuchte-
sensors zu gewährleisten.

Abbildung 3: Günstige Positionierung

Abbildung 4: Ungünstige Positionierung
3.2

Abmessungen

TIPP: Achten Sie darauf, frontal und umlaufend einen Mindestabstand von 250 mm zu Bauteilen
einzuhalten.
Bezeichnung Tiefe/ Länge [mm]
Wandöffnungen:
Bohrung Wandeinbauhülse Wandstärke
1)
Bohrung Zwischendecke Wandstärke
Bohrung Dose Unterputz für Netzteil 2) 66
Bohrung Dose Hohlwand für Netzteil 61
2)
Montageelemente:
Abluftventilator Pulsar Basic 81
Wandeinbauhülse DN 100 1) Wandstärke
Netzteil –
2)
Wandeinbauhülsen sind im aV100 Wandeinbauset, inkl. Wetterschutzhaube, über die inVENTer GmbH erhältlich.
1)
Für den Anschluss an 12 V DC wird ein Netzteil benötigt. Netzteil und Hohlwand-/Unterputzdose sind über die inVENTer GmbH erhältlich.
2)

60
3.3 Maßzeichnung
Abluftventilator Pulsar Basic
MONTAGEVORBEREITUNG
Breite [mm] Höhe [mm]
– –
– –
– –
– –
– –
– –
– 32
21
• Montage- und Bedienungsanleitung
Ø [mm]
115
105
68
68
177
100
54
9
