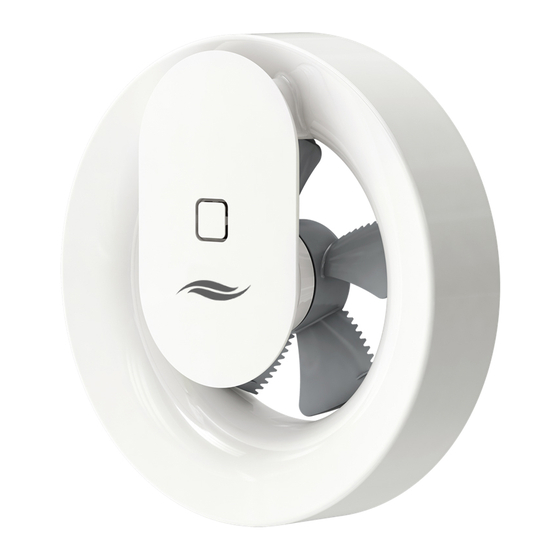

inVENTer Pulsar Basic Montage- Und Bedienungsanleitung
Abluftventilator
Vorschau ausblenden
Andere Handbücher für Pulsar Basic:
- Montage- und bedienungsanleitung (36 Seiten) ,
- Montage- und bedienungsanleitung (17 Seiten) ,
- Montage- und bedienungsanleitung (28 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für inVENTer Pulsar Basic
Inhaltszusammenfassung für inVENTer Pulsar Basic

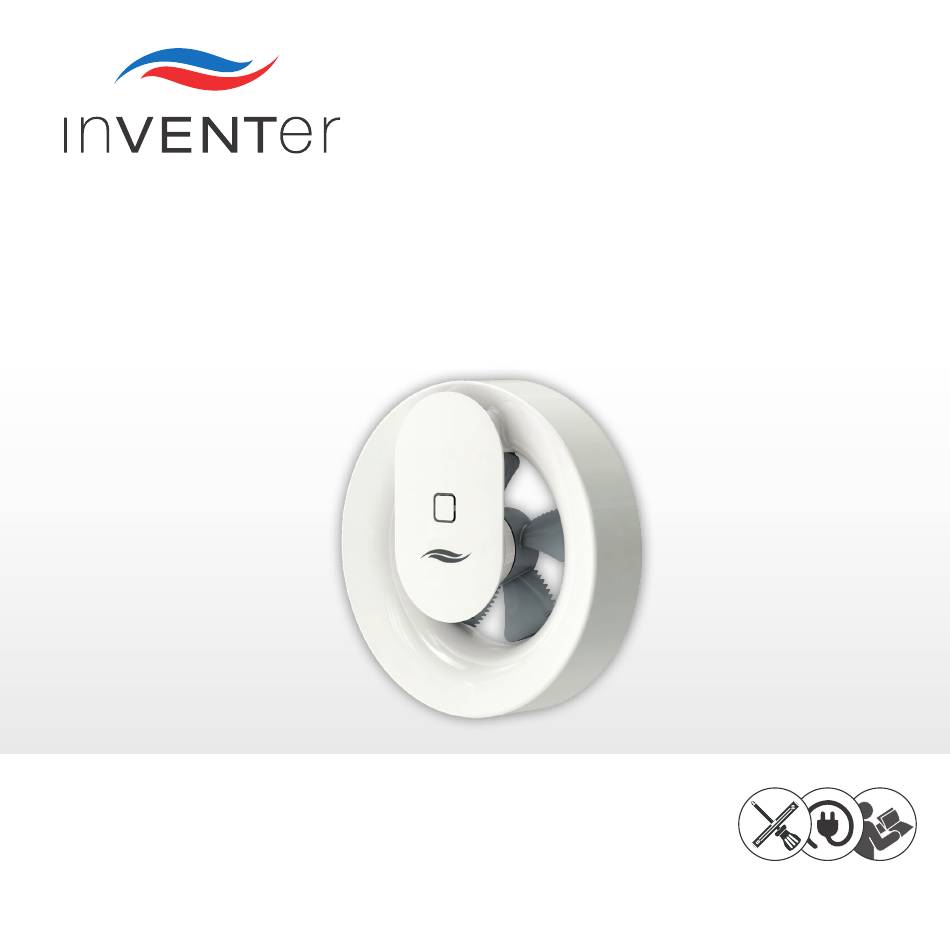

- Seite 1 Montage- und Bedienungsanleitung Pulsar Basic Abluftventilator www.inventer.de...
-
Seite 2: Marken, Urheber- Und Schutzrechte
Gründen der Übersichtlichkeit nicht sämtliche Detailinformationen zu allen Typen des Produktes und kann nicht jeden denkbaren Fall der Installation, der Mon- tage, des Betriebes sowie der Reinigung und Instandhal- tung berücksichtigen. Abluftventilator Pulsar Basic | Montage- und Bedienungsanleitung... -
Seite 3: Inhaltsverzeichnis
4.2 Elektroanschluss DC 12 V ......12 5 Montage ..............13 5.1 Wandeinbauhülse montieren und Leitungen verlegen ......... 13 5.2 Netzteil montieren (optional) ......14 5.3 Pulsar Basic einsetzen und anschließen ..15 Abluftventilator Pulsar Basic | Montage- und Bedienungsanleitung... -
Seite 4: Benutzer- Und Sicherheitshinweise
BENUTZER- UND SICHERHEITSHINWEISE Benutzer- und Sicherheitshinweise Danke, dass Sie sich für ein Qualitätsprodukt von inVENTer entschieden haben! Dieses Kapitel gibt Ihnen einen Überblick über die grundsätzlichen Sicherheitsvorkehrungen für einen sicheren und einwandfreien Betrieb Ihres Lüftungssystems. Benutzerinformation Weitere Symbole in der Dokumentation Sicherheits- und Warnhinweiskonzept Ein TIPP-Symbol gibt Hinweise für den Umgang... -
Seite 5: Bestimmungsgemäßer Gebrauch
Basic“) dient der Entlüftung von Räumen mit Außenfenster Schutzbereiches 0 anbringen. ( Kapitel 3.1, Seite 8). unter Berücksichtigung der in dieser Anleitung angegebe- - Pulsar Basic nicht an Orten verwenden, an denen über nen technischen Daten, beschriebenen Einsatzfälle und längere Zeit direkter Kontakt mit Spritzwasser möglich ist nur in Verbindung mit den Komponenten, die von der und/oder das Gerät direktem Strahlwasser ausgesetzt ist. -
Seite 6: Nicht Bestimmungsgemäßer Gebrauch
• Die Inbetriebnahme des Abluftventilators darf erst nach Fertigstellung der Baumaßnahme erfolgen. Die bestimmungswidrige Verwendung führt zum Aus- Der Pulsar Basic ist ein innovativer Abluftventilator im zeit- schluss jeglicher Haftungsansprüche. gemäßen Design. Er verbessert die Grundlüftung in Ihren Räumen und ermöglicht die kontinuierliche Entlüftung, um Nicht bestimmungsgemäßer Gebrauch... -
Seite 7: Funktion
Person den Raum betritt, startet der Ventilator mit einem Luftdurchsatz von etwa 60 m³/h. Zusätzlich wird ein Zeitnachlauf aktiviert. Der Pulsar Basic läuft nach dem Einschalten noch bis zum Ende der Nachlaufzeit und schaltet sich dann, je nach Anschluss, wieder auf einen Luftdurchsatz von 30 m³/h oder aus. -
Seite 8: Montagevorbereitung
Einbaubedingungen Elektrische Schutzbereiche nach VDE 0100 Positionierung des Pulsar Basic GEFAHR • Bringen Sie den Abluftventilator Pulsar Basic im Luft- Eindringen von Wasser in den Abluftventilator volumenstrom des Raumes an, um einen optimalen Pulsar Basic oder dessen Stromquelle. Feuchteaustrag und verlässliche Angaben des Feuchte- Stromschlag und Überhitzung durch Kurzschluss... -
Seite 9: Abmessungen
Netzteil und Montagedosen sind über die inVENTer GmbH erhältlich. Elektrischer Anschluss Der Abluftventilator Pulsar Basic kann direkt mit dem AC 230 V-Netz verbunden werden, oder mit Schutzkleinspannung 12 V DC (SELV) betrieben werden. Ein Netzteil ist optional erhältlich. HINWEIS: Beim gleichzeitigen Anschluss von 230 V AC und 12 V DC, Beschädigung des Abluftventilators Pulsar Basic! -
Seite 10: Elektroanschluss Ac 230 V
• Erhöhen der Ventilatorleistung bei erhöhter Luftfeuchtig- keit (110 m /h, kein Nachlauf) oder unter Einwirkung von DC 12 V Lichtveränderungen (60 m /h, Nachlauf). • Anschluss siehe Abbildung 6. Abbildung 6: Pulsar Basic 230 V AC mit Dauerlüftung Abluftventilator Pulsar Basic | Montage- und Bedienungsanleitung... -
Seite 11: Funktion: Sensorgesteuert, Ohne Dauerlüftung
(110 m /h, kein Nachlauf) oder unter Einwirkung von AC 230 V Lichtveränderungen (60 m /h, Nachlauf). • Anschluss siehe Abbildung 7. DC 12 V Abbildung 7: Pulsar Basic 230 V AC ohne Dauerlüftung Abluftventilator Pulsar Basic | Montage- und Bedienungsanleitung... -
Seite 12: Anschlussklemme Betriebsspannung
3 Anschlusskabel, 12 V DC, 2-adrig 4 Anschlussklemme Anschlusskabel 5 Platine Anschlusspläne 12 V-Anschluss AC 230 V AC 230 V DC 12 V Abbildung 9: Anschlussplan UP-Netzteil NT16 und Abluftventilator Pulsar Basic 12 V DC (sensorgesteuert) Abluftventilator Pulsar Basic | Montage- und Bedienungsanleitung... -
Seite 13: Montage
Stromschlag und Überhitzung durch Kurzschluss (230V, 50 Hz)! • Pulsar Basic außerhalb des Schutzbereiches 0 anbringen. • Pulsar Basic ausschließlich in Bereichen des Schutzbereiches 1 anbringen, in denen über längere Zeit kein direkter Kontakt mit Spritzwasser möglich ist und/oder das Gerät nicht direktem Strahlwasser ausgesetzt ist. -
Seite 14: Kabel Verlegen
► Installieren Sie die Montagedose an der Innenwand. Das aV100 Wandeinbauset (Wandeinbauhülse inkl. Rückschlagklappe und Außenabschluss), welches als Aufnahme für den Abluftventilator Pulsar Basic dient, ist optional über die inVENTer GmbH erhältlich. Kabel verlegen ► Verlegen Sie das Netzanschlusskabel, 3-adrig: •... -
Seite 15: Pulsar Basic Einsetzen Und Anschließen
► Ziehen Sie die Ventilator-Einheit nach vorn vom schlusstaste (1) am Ventilator-Gehäsuse ein. Ventilator-Gehäuse ab. ► Lösen Sie die Abdeckung des Ventilator-Gehäuses. Ventilator-Einheit gut festhalten, damit Sie nach dem Herauslösen nicht auf den Boden fällt. Abluftventilator Pulsar Basic | Montage- und Bedienungsanleitung... - Seite 16 Zuhilfenahme eines geeigneten Werkzeugs, in der Auf der Seite des integrierten Schalters Gummi-Dichtung eine Durchführung für das An- beginnend festdrücken und an der schlusskabel. gegenüberliegenden Seite beenden. In der Nähe der jeweiligen Anschlussklemme. Abluftventilator Pulsar Basic | Montage- und Bedienungsanleitung...
- Seite 17 Gummi-Dichtung hindurch. die Wandeinbauhülse. Der Schriftzug TOP ist lesbar und nach oben gerichtet. ► Verschrauben Sie die Grundplatte des Ventilator- Gehäuses an der Innenwand. Die Gummi-Dichtung dichtet den Abluftventila- tor zur Innenwand komplett ab. Abluftventilator Pulsar Basic | Montage- und Bedienungsanleitung...
- Seite 18 DC 12 V AC 230 V T (Ls) − ► Befestigen Sie das gekürzte Anschlusskabel, gemäß Anschlussplan, in der Anschlussklemme der Grundplatte. 4: Klemmenbelegung, Anschlusspläne. Der Abluftventilator Pulsar Basic ist eingesetzt und angeschlossen. Abluftventilator Pulsar Basic | Montage- und Bedienungsanleitung...
- Seite 19 • DC 12 V: Mit Einschalten der Stromversorgung läuft verkanten, um die Kontakte nicht zu beschä- der Ventilator. digen. • AC 230 V: Schalten Sie den Pulsar Basic ein. Der Ein hörbares Klicken bestätigt, dass die Ventilator- Schalter befindet sich an der linken Seite des Gehäu- ...
-
Seite 20: Reinigung Und Pflege
REINIGUNG UND PFLEGE Reinigung und Pflege Reinigungsmittel: VORSICHT: Rotierende Teile am Ventilator Der Abluftventilator Pulsar Basic verfügt über eine kratz- führen zu Verletzungen. empfindliche Kunststoffoberfläche. Benutzen Sie keine • Vor Arbeiten an elektrischen Anlagen alle betrof- sand-, soda, säure- oder chlorhaltigen Reinigungsmittel, fenen Geräte von der Stromversorgung trennen. -
Seite 21: Technische Daten
Ein hörbares Klicken bestätigt, dass die Ventilator- Eingangsspannung [V AC, Hz] 230, 50 Einheit richtig eingesetzt ist. Ausgangsspannung [V DC] Leistungsabgabe [W] Betriebstemperatur [°C] 5 – 50 Durchmesser x Tiefe [mm] 54 x 32 Abluftventilator Pulsar Basic | Montage- und Bedienungsanleitung... -
Seite 22: Lieferumfang
Kundenservice zur Verfügung. aV100 Wandeinbauset 1001-0159 Zubehör- und Ersatzteile UP-Netzteil NT16 1003-0094 Dose Unterputz 60x66 3002-0244 Wenden Sie sich zur Bestellung von Komponenten für Ihr Lüftungsgerät an Ihren Händler oder Werksvertreter. Dose Hohlwand 61x68 1003-0084 Abluftventilator Pulsar Basic | Montage- und Bedienungsanleitung... -
Seite 23: Gewährleistung Und Garantie
Herstellergarantie Entsorgung Der Hersteller übernimmt eine Garantie von fünf Jahren auf den Abluftventilator Pulsar Basic. Diese deckt einen Führen Sie die Entsorgung des Produktes nach den vorzeitigen Produktverschleiß ab. jeweils gültigen nationalen Vorschriften durch. Informationen zu den Grantiebestimmungen finden Sie Die Produkte, die in dieser Dokumentation beschrieben unter www.inventer.de/garantie. - Seite 24 GmbH Ortsstraße 4a D-07751 Löberschütz www.inventer.de Änderungen vorbehalten. Keine Haftung für Druckfehler. Artikelnummer: 5010-0006 009-500029-C Version: 3.0 – 08/2022...
