ELEKTRISCHER ANSCHLUSS
4.2 Elektroanschluss 12 V DC (Gleichstrom)
TIPP: Lassen Sie den Anschluss des Abluftventilators 12 V DC von qualifiziertem Personal durchführen.
Klemmenbelegung Anschlussklemme Netzanschlusskabel
1
2
3
5
4

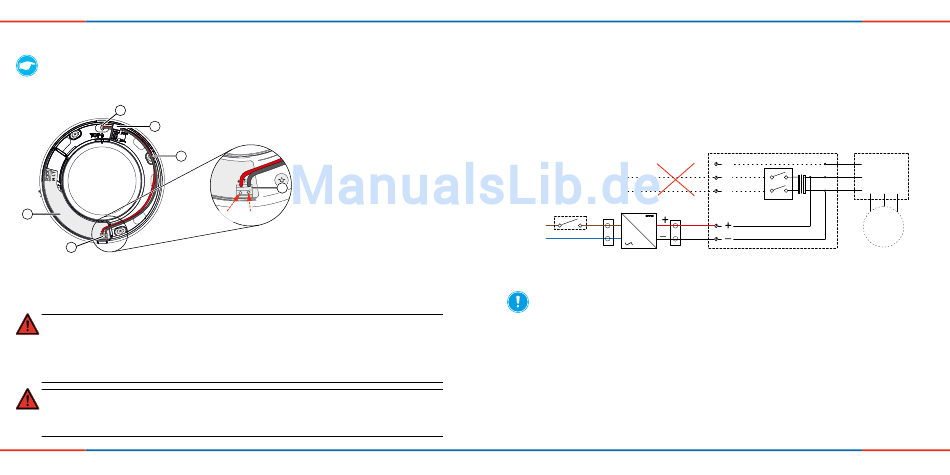

Abbildung 6: Platine Abluftventilator Pulsar Basic: Klemmenbelegung Anschlussklemme 12 V DC
Anschluss Netzteil (optional)
GEFAHR
Offen liegende elektrische Komponenten.
Stromschlag und Verletzung durch spannungsführende Bauteile (230 V, 50 Hz)!
►Vor Arbeiten an elektrischen Anlagen alle betroffenen Geräte von der Stromversorgung trennen.
►Netzteil nicht unter Spannung anschließen.
►Anschluss des Netzteils nur von qualifiziertem und geschultem Personal.
GEFAHR
Eindringen von Wasser in das Netzteil.
Stromschlag und Überhitzung durch Kurzschluss (230V, 50 Hz)!
►Netzteil außerhalb des Schutzbereiches 0 bis 2 anbringen.
12
Abluftventilator Pulsar Basic • Montage- und Bedienungsanleitung
1 Kabeleingang Anschlusskabel
2 Kabeldurchführung Anschlusskabel
3 Anschlusskabel, 12 V DC, 2-adrig
4 Anschlussklemme Anschlusskabel
5 Platine
4
+ 12 V GND (– )
Anschlussplan 12 V DC
1 Sensorgesteuert, mit Dauerlüftung: (optionaler Schalter S muss geschlossen sein!)
• Kontinuierliche Lüftung mit einem Luftdurchsatz von 30 m³/h.
• Die Sensoren sind aktiviert.
• Erhöhen der Ventilatorleistung bei erhöhter
Luftfeuchtigkeit (110 m³/h) oder
unter Einwirkung von Lichtveränderungen (60 m³/h).
AC 100 − 240 V
S
DC
L
N
AC
AC 230 V DC 12 V
HINWEIS: Der am Abluftventilator Pulsar Basic integrierte Schalter S1 hat beim Anschluss von 12 V DC keine
Funktion. Nutzen Sie beim Anschluss eines Schalters für Gleichstrom geeignete Schalter.
Abluftventilator Pulsar Basic
ELEKTRISCHER ANSCHLUSS
T
L
N
S1
M
• Montage- und Bedienungsanleitung
