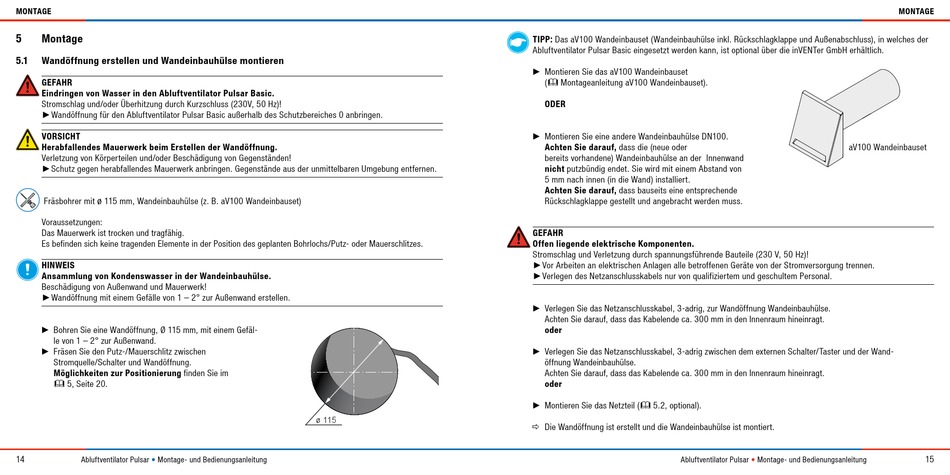

Montage; Wandöffnung Erstellen Und Wandeinbauhülse Montieren - inVENTer Pulsar Basic Montage- Und Bedienungsanleitung

MONTAGE

5 Montage
5.1 Wandöffnung erstellen und Wandeinbauhülse montieren
GEFAHR
Eindringen von Wasser in den Abluftventilator Pulsar Basic.
Stromschlag und/oder Überhitzung durch Kurzschluss (230V, 50 Hz)!
►Wandöffnung für den Abluftventilator Pulsar Basic außerhalb des Schutzbereiches 0 anbringen.
VORSICHT
Herabfallendes Mauerwerk beim Erstellen der Wandöffnung.
Verletzung von Körperteilen und/oder Beschädigung von Gegenständen!
►Schutz gegen herabfallendes Mauerwerk anbringen. Gegenstände aus der unmittelbaren Umgebung entfernen.
ø
Fräsbohrer mit 115 mm, Wandeinbauhülse (z. B. aV100 Wandeinbauset)
Voraussetzungen:
Das Mauerwerk ist trocken und tragfähig.
Es befinden sich keine tragenden Elemente in der Position des geplanten Bohrlochs/Putz- oder Mauerschlitzes.
HINWEIS
Ansammlung von Kondenswasser in der Wandeinbauhülse.
Beschädigung von Außenwand und Mauerwerk!
►Wandöffnung mit einem Gefälle von 1 – 2° zur Außenwand erstellen.
► Bohren Sie eine Wandöffnung, Ø 115 mm, mit einem Gefäl-
le von 1 – 2° zur Außenwand.
► Fräsen Sie den Putz-/Mauerschlitz zwischen
Stromquelle/Schalter und Wandöffnung.
Möglichkeiten zur Positionierung finden Sie im
 5, Seite 20.
14
Abluftventilator Pulsar • Montage- und Bedienungsanleitung
115
Ø
TIPP: Das aV100 Wandeinbauset (Wandeinbauhülse inkl. Rückschlagklappe und Außenabschluss), in welches der
Abluftventilator Pulsar Basic eingesetzt werden kann, ist optional über die inVENTer GmbH erhältlich.
► Montieren Sie das aV100 Wandeinbauset
( Montageanleitung aV100 Wandeinbauset).
ODER
► Montieren Sie eine andere Wandeinbauhülse DN100.
Achten Sie darauf, dass die (neue oder
bereits vorhandene) Wandeinbauhülse an der Innenwand
nicht putzbündig endet. Sie wird mit einem Abstand von
5 mm nach innen (in die Wand) installiert.
Achten Sie darauf, dass bauseits eine entsprechende
Rückschlagklappe gestellt und angebracht werden muss.
GEFAHR
Offen liegende elektrische Komponenten.
Stromschlag und Verletzung durch spannungsführende Bauteile (230 V, 50 Hz)!
►Vor Arbeiten an elektrischen Anlagen alle betroffenen Geräte von der Stromversorgung trennen.
►Verlegen des Netzanschlusskabels nur von qualifiziertem und geschultem Personal.
► Verlegen Sie das Netzanschlusskabel, 3-adrig, zur Wandöffnung Wandeinbauhülse.
Achten Sie darauf, dass das Kabelende ca. 300 mm in den Innenraum hineinragt.
oder
► Verlegen Sie das Netzanschlusskabel, 3-adrig zwischen dem externen Schalter/Taster und der Wand-
öffnung Wandeinbauhülse.
Achten Sie darauf, dass das Kabelende ca. 300 mm in den Innenraum hineinragt.
oder
► Montieren Sie das Netzteil ( 5.2, optional).
 Die Wandöffnung ist erstellt und die Wandeinbauhülse ist montiert.
Ö
Abluftventilator Pulsar
MONTAGE
aV100 Wandeinbauset
15
• Montage- und Bedienungsanleitung
