SYSTEMÜBERSICHT
2 Systemübersicht
Der Pulsar Basic ist ein leistungsstarker und innovativer
7
Abluftventilator im zeitgemäßen Design.
Er verbessert die Grundlüftung in Ihren Räumen
und ermöglicht die kontinuierliche Entlüftung, um
6
Luftfeuchtigkeit und Gerüche in Nassräumen (WC/
4
Bad/Duschraum/Wäscheraum) zu reduzieren.
bedarfsgeführte Entlüftung erfolgt über die integrierte
5
Feuchte- und Lichtsensorik.
Der Pulsar Basic kann in Verbindung mit dem aV100
Wandeinbauset verwendet werden, oder in eine an-
dere Wandeinbauhülse mit Durchmesser 100 – 140
mm installiert werden (Rückschlagklappe
in diesem Fall bauseits nachgerüstet werden).
Die Installation ist in Decken und Außenwände möglich.
Der Pulsar Basic ermöglicht einen Anschluss direkt an das
230 V-Netz oder den Anschluss über ein Netzteil.
Um zu gewährleisten, dass der Pulsar Basic anderwei-
tige Belüftung nicht beeinträchtigt und seine Funktion
auch nicht durch andere Belüftungsvorgänge gestört
wird, muss er immer in eine eigene Wandeinbauhülse in-
stalliert werden. In dieser dürfen sich keine Hindernisse
oder andere Objekte befinden, die den Luftzug stören.
Um in Wandeinbauhülsen eventuell anfallendes Kondensat
(im Winter) zu vermeiden, müssen sie an den Stellen isoliert
werden, an denen sie durch unbeheizte Bereiche, wie kalte
Dachböden, verlaufen.
Der Pulsar Basic erfüllt die Anforderung an die
mechanische Sicherheit (DIN EN 60335-2-80).
6
Abluftventilator Pulsar Basic • Montage- und Bedienungsanleitung
1
2
4
Eine
3

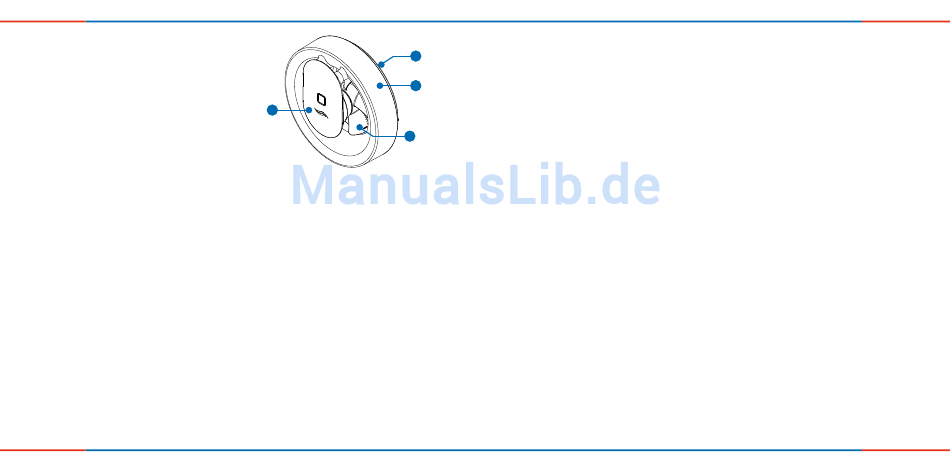

Abbildung 1: Abluftventilator Pulsar Basic mit Abdeckung
1 Gummi-Dichtung 3 Ventilator
muss
2 Abdeckung Ventilator- 4 Ventilator-Einheit
Gehäuse
Merkmale
• Zulässiger Einbau innerhalb des Schutzbereiches 1 in
Bad- und Duschräumen nach VDE 0100
• Wand- oder Deckenmontage möglich
• 230 V-Anschluss (Wechselstrom) oder Schutzklein-
spannung mit 12 V-Anschluss (Gleichstrom) möglich
• Integrierter Feuchte- und Lichtsensor
• Einfache Reinigung durch leicht zugängliche Ventilator-
Einheit
2.1

Funktion

1
Abhängig vom elektrischen Anschluss kann der Pulsar Basic
den Raum wahlweise kontinuierlich (Dauerlüftung mit
30 m³/h und via Sensorik) oder bedarfsgeführt (ausschließ-
2
lich via Sensorik, keine Dauerlüftung) entlüften.
Die integrierten Sensoren ermöglichen die folgenden
Funktionen:
3
Steuerung durch Lichteinfall:
Wenn sich die Lichtverhältnisse ändern, wenn Licht
eingeschaltet wird, die Schatten sich verändern oder wenn
eine Person den Raum betritt, startet der Ventilator mit
einem Luftdurchsatz von etwa 60 m³/h. Zusätzlich wird ein
Zeitnachlauf aktiviert.
Der Pulsar Basic läuft nach dem Einschalten noch bis zum
Ende der Nachlaufzeit und schaltet sich dann, je nach An-
schluss, wieder auf einen Luftdurchsatz von 30 m³/h oder
aus. Der Zeitnachlauf ist auf 15 Minuten voreingestellt und
kann nicht verändert werden.
Steuerung mittels Feuchtesensor:
Nimmt die Luftfeuchtigkeit im Innenraum innerhalb kurzer
Zeit sehr stark zu, etwa wenn die Dusche genutzt wird
(Feuchtelastspitzen), steigt der Luftdurchsatz auf maximal
110 m³/h.
