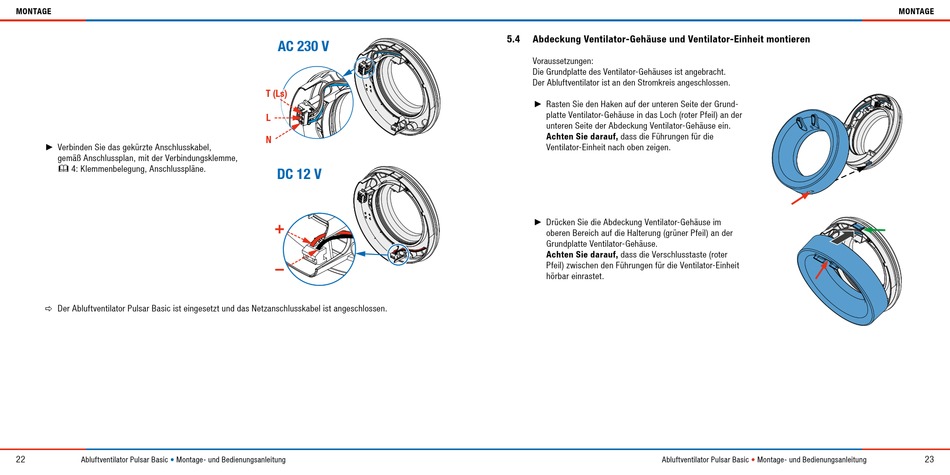

MONTAGE
► Verbinden Sie das gekürzte Anschlusskabel,
gemäß Anschlussplan, mit der Verbindungsklemme,
 4: Klemmenbelegung, Anschlusspläne.
 Der Abluftventilator Pulsar Basic ist eingesetzt und das Netzanschlusskabel ist angeschlossen.
Ö
22
Abluftventilator Pulsar Basic • Montage- und Bedienungsanleitung
AC 230 V
T (Ls)
L
N
DC 12 V
+
−
5.4 Abdeckung Ventilator-Gehäuse und Ventilator-Einheit montieren
Voraussetzungen:
Die Grundplatte des Ventilator-Gehäuses ist angebracht.
Der Abluftventilator ist an den Stromkreis angeschlossen.
► Rasten Sie den Haken auf der unteren Seite der Grund-
platte Ventilator-Gehäuse in das Loch (roter Pfeil) an der
unteren Seite der Abdeckung Ventilator-Gehäuse ein.
Achten Sie darauf, dass die Führungen für die
Ventilator-Einheit nach oben zeigen.
► Drücken Sie die Abdeckung Ventilator-Gehäuse im
oberen Bereich auf die Halterung (grüner Pfeil) an der
Grundplatte Ventilator-Gehäuse.
Achten Sie darauf, dass die Verschlusstaste (roter
Pfeil) zwischen den Führungen für die Ventilator-Einheit
hörbar einrastet.
Abluftventilator Pulsar Basic
MONTAGE
23
• Montage- und Bedienungsanleitung
