MONTAGE
5.2

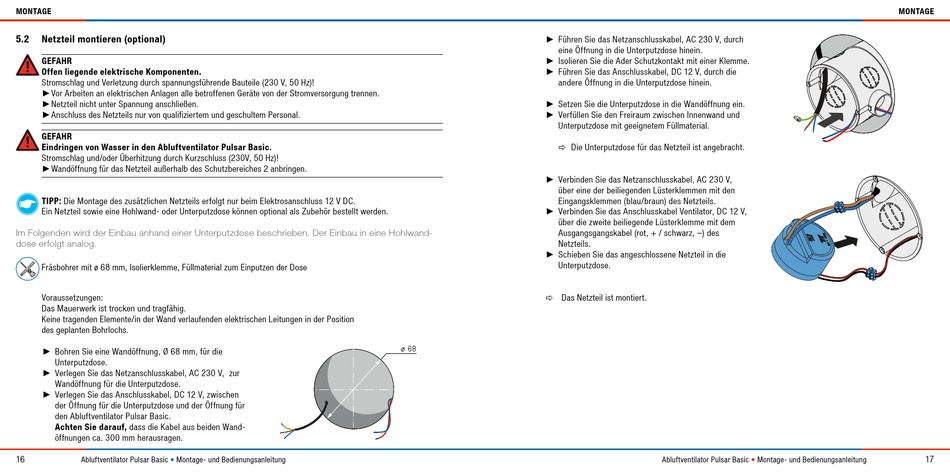

Netzteil montieren (optional)

GEFAHR
Offen liegende elektrische Komponenten.
Stromschlag und Verletzung durch spannungsführende Bauteile (230 V, 50 Hz)!
►Vor Arbeiten an elektrischen Anlagen alle betroffenen Geräte von der Stromversorgung trennen.
►Netzteil nicht unter Spannung anschließen.
►Anschluss des Netzteils nur von qualifiziertem und geschultem Personal.
GEFAHR
Eindringen von Wasser in den Abluftventilator Pulsar Basic.
Stromschlag und/oder Überhitzung durch Kurzschluss (230V, 50 Hz)!
►Wandöffnung für das Netzteil außerhalb des Schutzbereiches 2 anbringen.
TIPP: Die Montage des zusätzlichen Netzteils erfolgt nur beim Elektrosanschluss 12 V DC.
Ein Netzteil sowie eine Hohlwand- oder Unterputzdose können optional als Zubehör bestellt werden.
Im Folgenden wird der Einbau anhand einer Unterputzdose beschrieben. Der Einbau in eine Hohlwand-
dose erfolgt analog.
Fräsbohrer mit ø 68 mm, Isolierklemme, Füllmaterial zum Einputzen der Dose
Voraussetzungen:
Das Mauerwerk ist trocken und tragfähig.
Keine tragenden Elemente/in der Wand verlaufenden elektrischen Leitungen in der Position
des geplanten Bohrlochs.
► Bohren Sie eine Wandöffnung, Ø 68 mm, für die
Unterputzdose.
► Verlegen Sie das Netzanschlusskabel, AC 230 V, zur
Wandöffnung für die Unterputzdose.
► Verlegen Sie das Anschlusskabel, DC 12 V, zwischen
der Öffnung für die Unterputzdose und der Öffnung für
den Abluftventilator Pulsar Basic.
Achten Sie darauf, dass die Kabel aus beiden Wand-
öffnungen ca. 300 mm herausragen.
16
Abluftventilator Pulsar Basic • Montage- und Bedienungsanleitung
► Führen Sie das Netzanschlusskabel, AC 230 V, durch
eine Öffnung in die Unterputzdose hinein.
► Isolieren Sie die Ader Schutzkontakt mit einer Klemme.
► Führen Sie das Anschlusskabel, DC 12 V, durch die
andere Öffnung in die Unterputzdose hinein.
► Setzen Sie die Unterputzdose in die Wandöffnung ein.
► Verfüllen Sie den Freiraum zwischen Innenwand und
Unterputzdose mit geeignetem Füllmaterial.
 Die Unterputzdose für das Netzteil ist angebracht.
Ö
► Verbinden Sie das Netzanschlusskabel, AC 230 V,
über eine der beiliegenden Lüsterklemmen mit den
Eingangsklemmen (blau/braun) des Netzteils.
► Verbinden Sie das Anschlusskabel Ventilator, DC 12 V,
über die zweite beiliegende Lüsterklemme mit dem
Ausgangsgangskabel (rot, + / schwarz, –) des
Netzteils.
► Schieben Sie das angeschlossene Netzteil in die
Unterputzdose.
 Das Netzteil ist montiert.
Ö
68
Ø
Abluftventilator Pulsar Basic • Montage- und Bedienungsanleitung
