MONTAGE

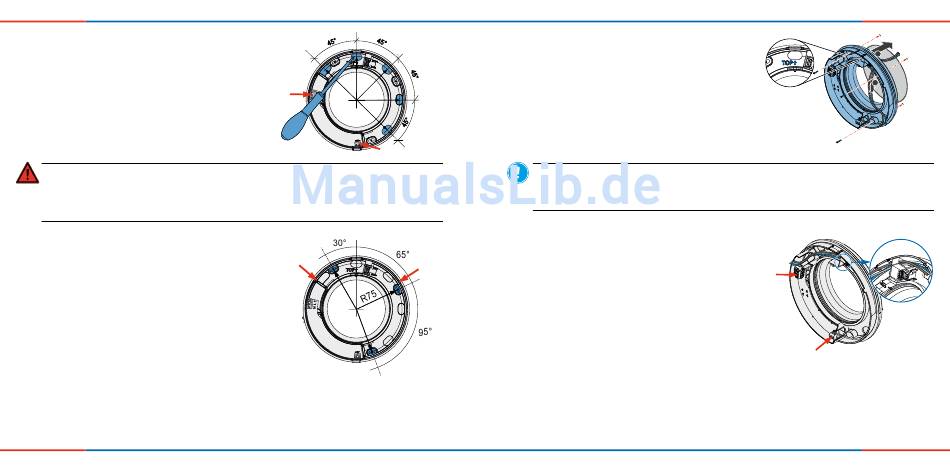

► Erstellen Sie an einem der 5 Kabeleingänge in der Gummi-
Dichtung eine Durchführung für das Anschlusskabel. Neh-
men Sie einen Schraubendreher oder anderes geeignetes
Werkzeug zuhilfe.
Achten Sie darauf, die Kabeldurchführung in der Nähe
der jeweiligen Anschlussklemme (rote Pfeile) zu erstellen.
GEFAHR
Offen liegende elektrische Komponenten.
Stromschlag und Verletzung durch spannungsführende Bauteile (230 V, 50 Hz)!
►Vor Arbeiten an elektrischen Anlagen alle betroffenen Geräte von der Stromversorgung trennen.
►Kabel nicht unter Spannung verlegen.
► Setzen Sie das Ventilator-Gehäuse vom Innenraum aus in die
Wandeinbauhülse.
Achten Sie darauf, dass der Schriftzug TOP nach oben
zeigt.
► Richten Sie das Ventilator-Gehäuse mit einer Wasserwaage
gerade aus.
Platzieren Sie dazu die Wasserwaage an den Auflagepunk-
ten des Ventilator-Gehäuses (rote Pfeile).
► Markieren Sie die 3 Befestigungsbohrungen (blaue Flächen).
► Entnehmen Sie das Gehäuse wieder aus der Wandeinbau-
hülse und bringen Sie die Bohrungen an.
20
Abluftventilator Pulsar Basic • Montage- und Bedienungsanleitung
AC 230 V
DC 12 V
► Führen Sie das Anschlusskabel, AC 230 V, 50 Hz! oder
DC 12 V, durch die erstellte Kabeldurchführung hindurch.
► Setzen Sie die Grundplatte Ventilator-Gehäuse, inklusive
der Gummi-Dichtung, deckend zu den Befestigungsboh-
rungen in die Wandeinbauhülse.
Der Schriftzug TOP ist lesbar und nach oben gerichtet.
► Verschrauben Sie die Grundplatte des Ventilator-Gehäuses
an der Innenwand.
Achten Sie darauf, dass die Gummi-Dichtung den Abluft-
ventilator zur Innenwand komplett abdichtet.
HINWEIS
Kabel zu weit eingekürzt.
Kabel können nach Demontage für Wartungsarbeiten nicht mehr angeschlossen werden!
►Kabel nicht zu weit einkürzen.
► Kürzen Sie das Anschlusskabel, sodass Sie die jeweilige
Anschlussklemme (rote Pfeile) erreichen können.
AC 230 V: 3-polige Anschlussklemme
DC 12 V: 2-polige Anschlussklemme
Achten Sie darauf, das Anschlusskabel nicht über die
Platine zu verlegen.
Achten Sie darauf, das Anschlusskabel durch die
Kabeldurchführung zu verlegen. So stellen Sie sicher,
dass keine Kabel die korrekte Montage der Ventilator-
Einheit beeinträchtigen und/oder der Abluftventilator eine
Fehlfunktion aufweist.
Abluftventilator Pulsar Basic
MONTAGE
2
1
AC 230 V
DC 12 V
