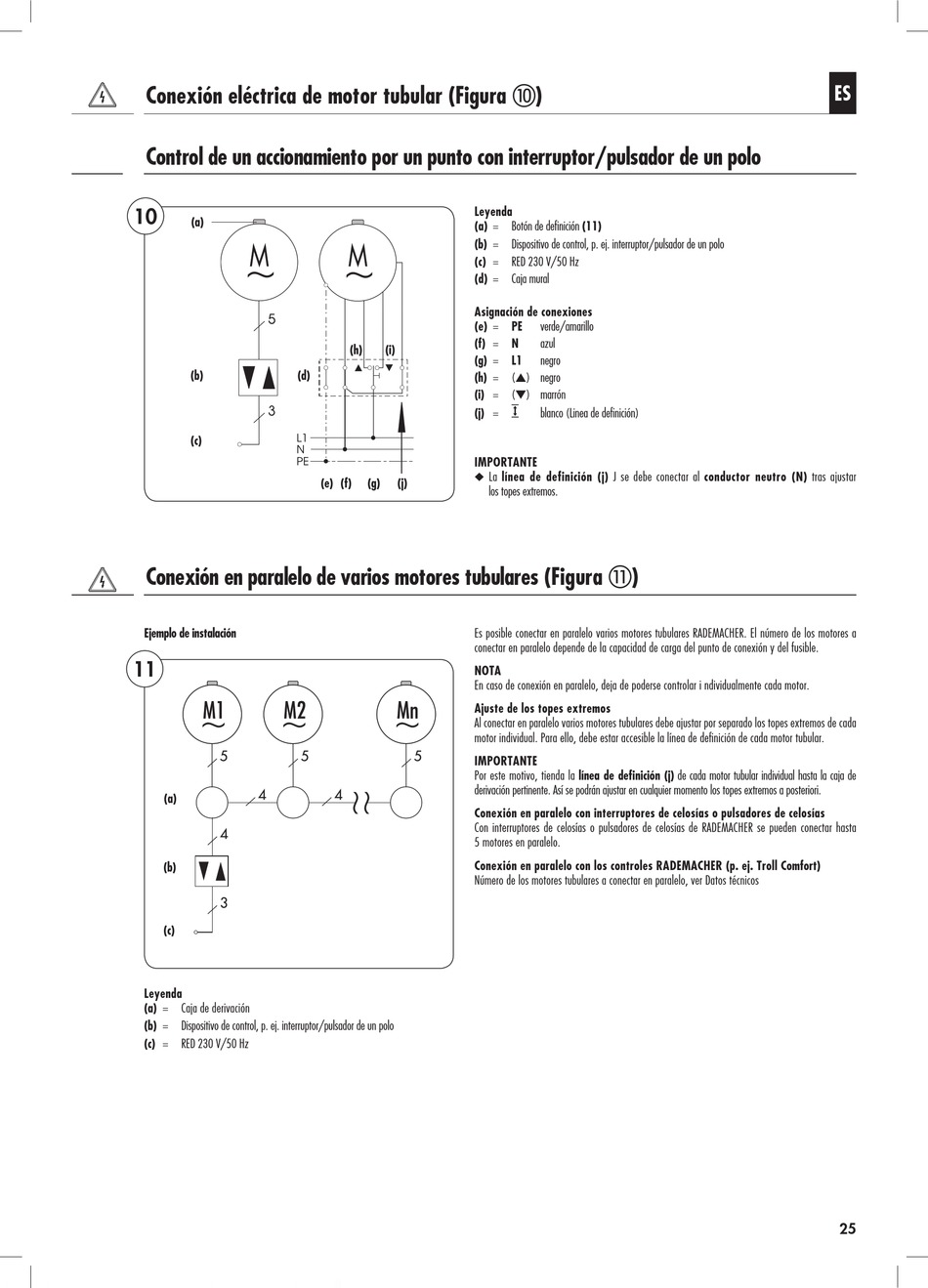

Conexión eléctrica de motor tubular (Figura  )
Control de un accionamiento por un punto con interruptor/pulsador de un polo
10
(a)
(b) (d)
(c)
Conexión en paralelo de varios motores tubulares (Figura  )
Ejemplo de instalación
11
(a)
(b)
(c)
Leyenda
(a) = Caja de derivación
(b) =
Dispositivo de control, p. ej. interruptor/pulsador de un polo
(c) = RED 230 V/50 Hz
Leyenda
(a) =
(b) =
(c) =
(d) = Caja mural
Asignación de conexiones
(e) =
(f) =
(h) (i)
(g) =
(h) =
(i) =
(j) =
IMPORtANtE
◆ La línea de definición (j) J se debe conectar al conductor neutro (N) tras ajustar
(e) (f) (g) (j)
los topes extremos.
Es posible conectar en paralelo varios motores tubulares RADEMACHER. El número de los motores a
conectar en paralelo depende de la capacidad de carga del punto de conexión y del fusible.
NOtA
En caso de conexión en paralelo, deja de poderse controlar i ndividualmente cada motor.
Ajuste de los topes extremos
Al conectar en paralelo varios motores tubulares debe ajustar por separado los topes extremos de cada
motor individual. Para ello, debe estar accesible la línea de definición de cada motor tubular.
IMPORtANtE
Por este motivo, tienda la línea de definición (j) de cada motor tubular individual hasta la caja de
derivación pertinente. Así se podrán ajustar en cualquier momento los topes extremos a posteriori.
Conexión en paralelo con interruptores de celosías o pulsadores de celosías
Con interruptores de celosías o pulsadores de celosías de RADEMACHER se pueden conectar hasta
5 motores en paralelo.
Conexión en paralelo con los controles RADEMACHER (p. ej. troll Comfort)
Número de los motores tubulares a conectar en paralelo, ver Datos técnicos
Botón de definición (11)
Dispositivo de control, p. ej. interruptor/pulsador de un polo
RED 230 V/50 Hz
PE verde/amarillo
N azul
L1
negro
(▲) negro
(▼) marrón
blanco (Linea de definición)
ES
