Betriebsanleitung
PCM 4
H-
Echoprofil
T-Sensor
PCM 4 - Rev. 05 vom 16.07.2012
Aktiv bei Füllstandsmessung über Wasser-Ultraschall von unten oder Luft-
Ultraschall von oben.

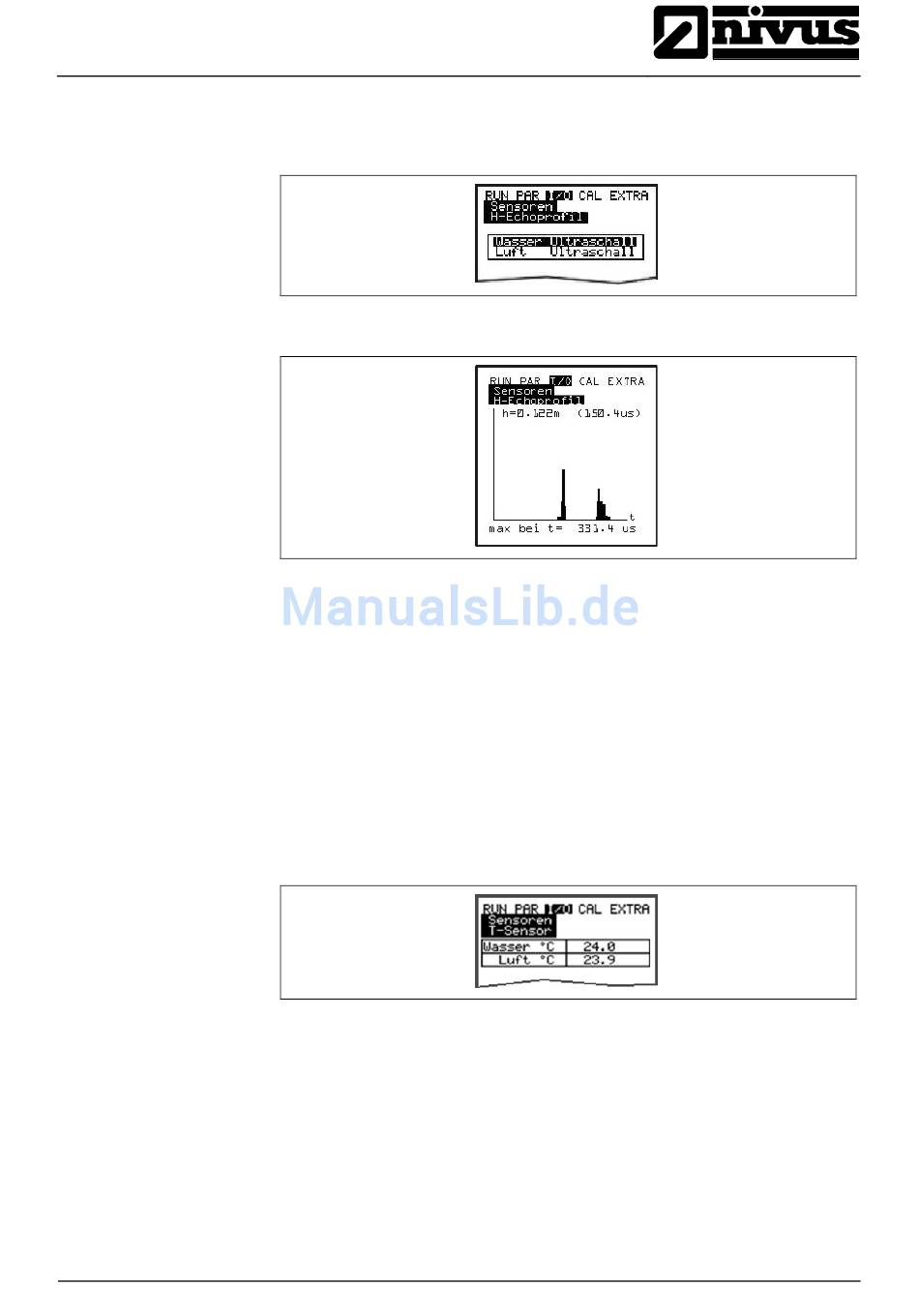

Abb. 8-105 Auswahl Echoprofil Füllstandmessung
Abb. 8-106 Anzeige Echoprofil Füllstandmessung
Diese Grafik ermöglicht dem Servicepersonal eine Beurteilung des Echosignals
im gemessenen akustischen Pfad. Im Idealfall ist der erste Peak (Reflexion an
der Grenzschicht Wasser-Luft) sehr schmal, steil und hoch, alle weiteren Peaks
(Doppel- und Mehrfachreflexionen, bedingt durch das im Medium zwischen
Grenzschicht Wasser/Luft sowie Wasser/Boden hin- und her gehende
Echosignal) kleiner und breiter.
Das Display zeigt die gemessene Wasser- und Lufttemperatur (nur bei durch
PCM 4 angesteuertem externem Luft-Ultraschallsensor möglich) an. Ungültige
Werte deuten auf Kabelbruch, Kurzschluss oder unkorrekte
Klemmverbindungen hin.

Abb. 8-107 Anzeige Temperaturen

®
Seite 87
