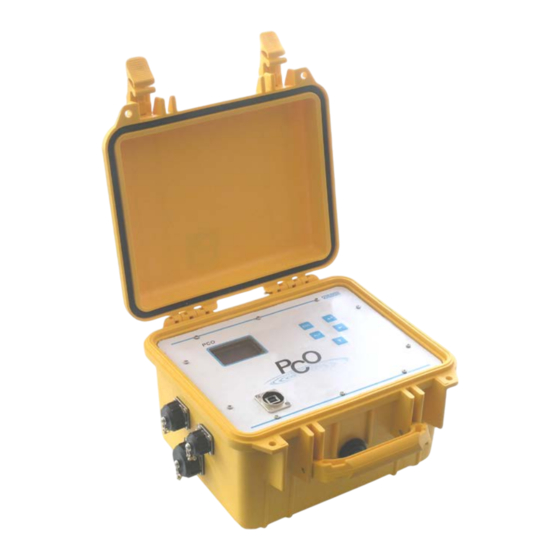

Nivus PCO Betriebsanleitung
  1. Anleitungen
  2. Marken
  3. Nivus Anleitungen
  4. Messgeräte
  5. PCO
  6. Betriebsanleitung

Nivus PCO Betriebsanleitung

Vorschau anzeigen
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen

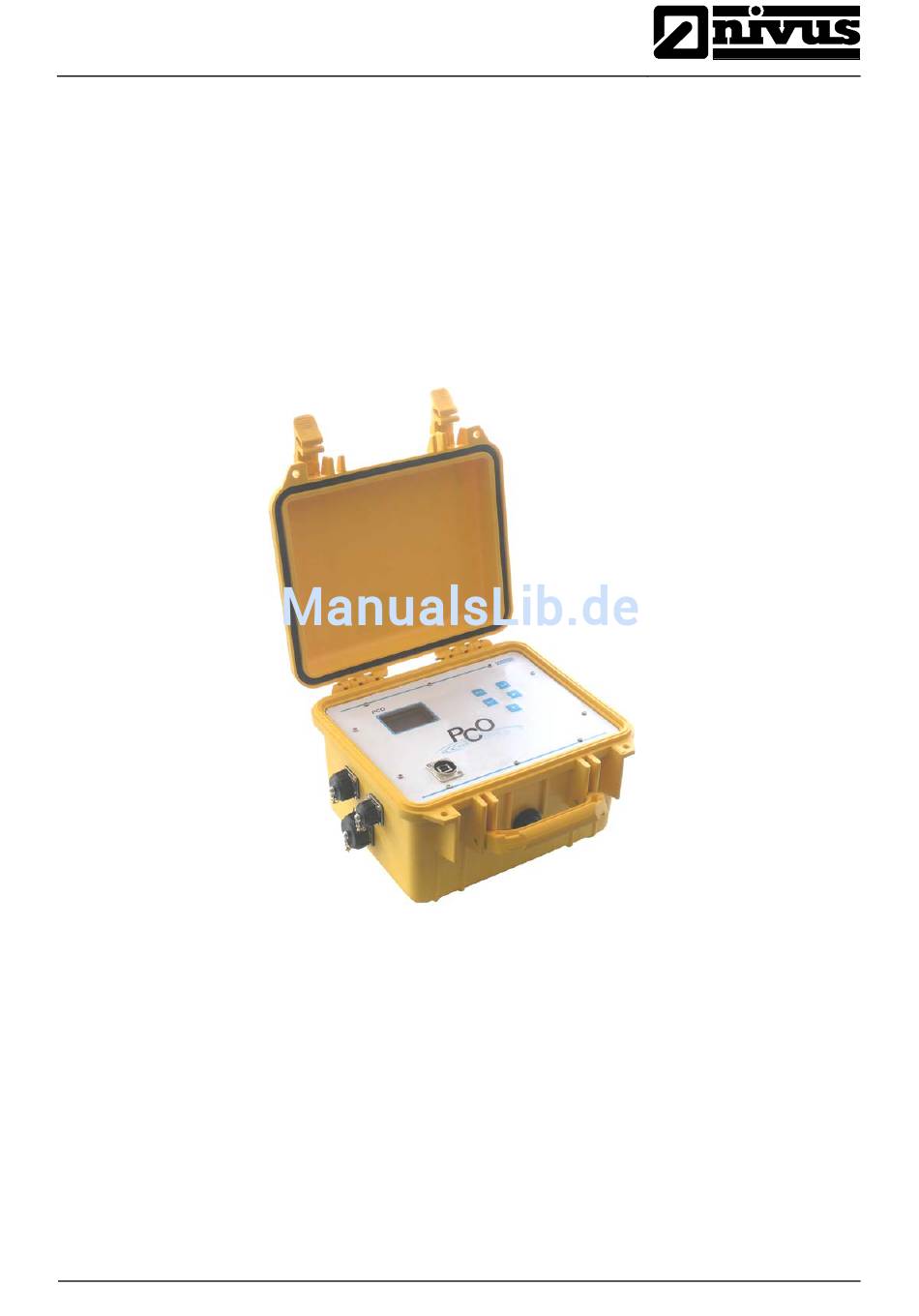

Betriebsanleitung
PCO
Betriebsanleitung für das portable Messsystem
NIVUS GmbH
Im Täle 2
D – 75031 Eppingen
Tel. 0 72 62 / 91 91 - 0
Fax 0 72 62 / 91 91 - 999
E-mail: info@nivus.com
Internet: www.nivus.de
PCO – Rev. 02 vom 27.08.2013
PCO inkl. zugehöriger Sensoren
(Originalbetriebsanleitung – deutsch)
ab Firmware 3.03
®
Seite 1

Kapitel

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Nivus PCO

Inhaltszusammenfassung für Nivus PCO

  • Seite 1 Firmware 3.03 NIVUS GmbH Im Täle 2 D – 75031 Eppingen Tel. 0 72 62 / 91 91 - 0 Fax 0 72 62 / 91 91 - 999 E-mail: info@nivus.com Internet: www.nivus.de PCO – Rev. 02 vom 27.08.2013 Seite 1...
  • Seite 2 ® Niederlassungen NIVUS AG NIVUS Sp. z o.o. Hauptstrasse 49 ul. Hutnicza 3 / B-18 CH - 8750 Glarus PL - 81-212 Gdynia Tel.: +41 (0)55 6452066 Tel.: +48 (0) 58 7602015 Fax: +41 (0)55 6452014 Fax: +48 (0) 58 7602014 E-Mail: swiss@nivus.com...
  • Seite 3 Heft berechtigen nicht zu der Annahme, dass solche Namen ohne weiteres von jedermann benutzt werden dürften; oft handelt es sich um gesetzlich geschützte eingetragene Warenzeichen, auch wenn sie nicht als solche gekennzeichnet sind. PCO – Rev. 02 vom 27.08.2013 Seite 3...

  • Seite 4: Inhaltsverzeichnis

    Auswahl Sensorposition und Beruhigungsstrecken ....26 7.3.4 Sensoranschluss ................. 28 Spannungsversorgung des PCO ..........29 7.4.1 Laden des Akkus ................. 29 Inbetriebnahme ..............31 Hinweise an den Benutzer ............31 Allgemeine Grundsätze ............... 31 Bedienfeld ................... 32 Seite 4 PCO – Rev. 02 vom 27.08.2013...
  • Seite 5 Analogeingänge Strom 0/4 – 20 mA ........... 51 Wartung und Reinigung ............ 52 13.1 Zubehör (Option) ................. 52 Notfall ................. 53 Demontage/Entsorgung ............ 53 Bildverzeichnis ..............53 Stichwortverzeichnis ............54 Konformitätserklärung ............55 PCO – Rev. 02 vom 27.08.2013 Seite 5...

  • Seite 6: Allgemeines

    Wichtig VOR GEBRAUCH SORGFÄLTIG LESEN AUFBEWAHREN FÜR SPÄTERES NACHSCHLAGEN Diese Betriebsanleitung für das PCO dient der Inbetriebnahme des Gerätes auf dem Titelblatt. Sie muss vor Gebrauch sorgfältig gelesen werden. Diese Betriebsanleitung ist Bestandteil der Lieferung des PCO und muss dem Betreiber jederzeit zur Verfügung stehen.

  • Seite 7: Allgemeine Sicherheits- Und Gefahrenhinweise

    Anlagen- und Sachschäden. Hinweise sind umrahmt und mit einer „Hand“ gekennzeichnet. Für Anschluss, Inbetriebnahme und Betrieb des PCO sind die nachfolgenden In- formationen und übergeordneten gesetzlichen Bestimmungen des Landes (z.B. in Deutschland die VDE-Vorschriften), wie gültige Ex-Vorschriften sowie die für den jeweiligen Einzelfall geltenden Sicherheits- und Unfallverhütungsvorschrif-...

  • Seite 8: Gerätekennzeichnung

    Typenschild des Messumformers PCO Das Typenschild für die Sensoren ist an der Rückseite des Messumformers mit Kennzeichnung der Serie und des Typs, sowie der Serien-Nr. Baujahr Abb. 3-2 Typenschilder der Fließgeschwindigkeitssensoren Typ NIC0 Seite 8 PCO – Rev. 02 vom 27.08.2013...

  • Seite 9: Abschaltprozeduren

    Es ist strengstens untersagt, die Sicherheitseinrichtungen außer Kraft zu set- zen oder in ihrer Wirkungsweise zu verändern. Abschaltprozeduren Vor Wartungs-, Reinigungs- und/oder Reparaturarbeiten (nur durch Fachper- sonal) ist das Gerät unbedingt spannungsfrei zu schalten. PCO – Rev. 02 vom 27.08.2013 Seite 9...

  • Seite 10: Übersicht Und Bestimmungsgemäße Verwendung

    Buchse zum Anschluss der Sensoren Ladebuchse Multifunktionsbuchse USB-Schnittstelle Display Bedientastatur Clamp on Sensorpaar aus Edelstahl/PEEK Clamp on Sensorpaar aus Kunststoff Abb. 4-1 Übersicht Sensorsendefläche Sensorkörper Kunststoff Einkerbung für Spannband Kabelverschraubung Abb. 4-2 Übersicht Clamp on Sensor Seite 10 PCO – Rev. 02 vom 27.08.2013...

  • Seite 11: Bestimmungsgemäße Verwendung

    Die Lebensdauer des Messgerätes ist auf 10 Jahre bemessen. Dann muss eine Inspektion in Verbindung mit einer Generalüberholung erfolgen. Das Messgerät PCO inkl. zugehöriger Sensorik ist für die kontinuierliche Durch- flussmessung von gering verschmutztem bis klarem, reinen Wasser oder homo- genen Medien an vollgefüllten Rohren bestimmt.

  • Seite 12: Technische Daten

    Durchfluss (Q): ±1-5 % vom Messwert bis 0,5 % nach Messstellen- gungen kalibrierung Offset Geschwindigkeit < ± 5 mm/s Temperaturmessung mittels Schallgeschwindigkeit 0 °C bis +80 °C Messbereich im Medium ± 1 K Messunsicherheit Seite 12 PCO – Rev. 02 vom 27.08.2013...

  • Seite 13: Einbau Von Ersatz- Und Verschleißteilen

    Eigenschaften Ihres Messsystems negativ verändern oder außer Kraft setzen. Für Schäden, die durch die Verwendung von Nicht-Originalteilen und Nicht- Original-Zubehörteilen entstehen, ist die Haftung der Fa. NIVUS ausgeschlos- sen (Zubehör siehe Kapitel 13.1). Pflichten des Betreibers In dem EWR (Europäischen Wirtschaftsraum) sind die nationale Umsetzung der Rahmenrichtlinie (89/391/EWG) sowie die dazugehörigen Einzelrichtlinien...

  • Seite 14: Funktionsprinzip

    Medium befinden. Diese können das vom Sensor ausge- sandte Ultraschallsignal reflektieren oder streuen und somit dämpfen, (Schmutzteilchen, Gasblasen o.ä.) bis das Signal nicht mehr zwischen den beiden Sensoren übertragen werden kann. Der PCO arbeitet mit bis zu zwei Sensorpaaren, welche die Fließgeschwindig- keit ermitteln können. Sendefläche Kabelverschraubung Sensorgehäuse aus Edelstahl 1.4571...

  • Seite 15: Fließgeschwindigkeitserfassung

    υ ⋅ ∆ − − wobei: Länge des akustischen Messpfades zwischen den Sensoren 1 und 2 Schallgeschwindigkeit im Wasser υ Mittelwert der Fließgeschwindigkeit zwischen den Sensoren 1 und 2 entlang des Messpfades. PCO – Rev. 02 vom 27.08.2013 Seite 15...

  • Seite 16: Durchflussberechnung

    Hiernach lässt sich der Durchfluss mit der Laufzeit des Signals wie folgt berech- nen:   υ     ⋅ ⋅ ⋅ ⋅ − ⋅ − ⋅ Φ   − − − Seite 16 PCO – Rev. 02 vom 27.08.2013...

  • Seite 17: Gerätevarianten

    ® Betriebsanleitung Gerätevarianten Der PCO Messumformer sowie die zugehörigen Fließgeschwindigkeitssensoren werden in mehreren Varianten gefertigt. Nachfolgende Tabellen geben eine Übersicht über die verschiedenen Möglichkeiten. Messumformer Die Messumformer unterscheiden sich vor allem in der Bestückung des Gerätes mit I/O Varianten. Die vorliegende Gerätevariante geht aus der Artikelnummer hervor, welche sich auf einem witterungsbeständigen Aufkleber auf der Rücksei-...

  • Seite 18: Lagerung, Lieferung Und Transport

    Unversehrtheit. Eventuell festgestellte Transportschäden bitten wir unverzüglich dem anliefernden Frachtführer zu melden. Ebenso ist ei- ne unverzügliche, schriftliche Meldung an NIVUS GmbH Eppingen zu senden. Unvollständigkeiten der Lieferung melden Sie bitte innerhalb von 2 Wochen schriftlich an Ihre zuständige Vertretung oder direkt an das Stammhaus in Ep- pingen.

  • Seite 19: Transport

    Betriebsanleitung Transport WARNUNG Für den Transport im Bereich des Messortes ist ein Tragegriff am PCO vor- handen! Ein Tragen oder Herablassen am Sensorkabel ist nicht zulässig! Sensoren und Messumformer sind für den rauen Industrieeinsatz konzipiert. Trotzdem sollten sie keinen starken Stößen, Schlägen, Erschütterungen oder Vibrationen ausgesetzt werden.

  • Seite 20: Installation

    Auswertung ungeeignet sind. Deshalb sollte der Einsatz nur durch umfangreich hydraulisch und gerätetechnisch geschultes Personal vor- genommen werden. Bei Bedarf führt NIVUS hydraulische / gerätetechnische Schulungen durch. Weitergehende gesetzliche Normen, Vorschriften und technische Regelwerke sind zu beachten.

  • Seite 21: Gehäusemaße

    Durch undichte oder defekte Dichtungen hervorgerufene Gerä- teschäden entfallen aus der Haftung des Herstellers. Wichtiger Hinweis Nicht benötigte Anschlussbuchsen am PCO müssen vor dem Einbau durch die an jeder Buchse befestigte Abdeckung wasserdicht verschraubt werden. Andernfalls ist der Schutzgrad des gesamten Gerätes nicht gewährleistet und die Gewährleistungen des Herstellers erlöschen.

  • Seite 22: Montage Und Anschluss Sensoren

    Für die Installation der eingesetzten Sensoren lesen Sie bitte auch die >Monta- geanleitung für Laufzeitsensoren<, die der Sensorlieferung beiliegt. Die eingesetzten Sensoren sind mittels NIVUS Montagezubehör (siehe Kapitel 13.1) befestigen. Vor der Sensormontage sind das Material, die Beschaffenheit und die Wanddi- cke des Rohres zu prüfen.

  • Seite 23: Abb. 7-3 Sensorpaar (Sensor A Und B)

    Anschließend wird der zweite Sensor parallel zur Rohrleitung angebracht. Die notwendige Entfernung zum ersten Sensor zeigt der Messumformer beim Start der Messung an. Gehen Sie bei der Montage vor wie bei Sensor 1. PCO – Rev. 02 vom 27.08.2013 Seite 23...

  • Seite 24: Abb. 7-4 1 Pfad Messung, Pfadanordnung: V-Echo

    Sensor 2 (auf der Rohrrückseite) Abb. 7-6 1 Pfad Messung, Pfadanordnung: diagonal Um Störungen durch elektrische Einstreuungen zu vermeiden, darf das Sen- sorkabel nicht in der Nähe (bzw. parallel) zu Motorversorgungsleitungen und Starkstromleitungen verlegt werden. Seite 24 PCO – Rev. 02 vom 27.08.2013...

  • Seite 25: Abb. 7-6 Empfohlene Einbauwinkel

    Bei waagerecht verlaufenden Rohren sollte der Rohrscheitel und die Rohrsohle als Montageorte vermieden werden (Verschlammungsgefahr bzw. Gefahr von Luftblasen, die zum Ausfall der Messung führen). NIVUS empfiehlt eine Einbaulage von –45° ... +45° zur Waagerechten. X = Empfohlener Bereich des Sensoreinbauortes 1 = Gefahr von Luftblasen 2 = evtl.

  • Seite 26: Auswahl Sensorposition Und Beruhigungsstrecken

    ≤ 5% von DN L ≥ min. 3x DN h > 5% von DN L ≥ min. 5x DN h ≥ 30% von DN L ≥ min. 10x DN Abb. 7-9 Sensorposition nach Profiländerungen Seite 26 PCO – Rev. 02 vom 27.08.2013...

  • Seite 27: Abb. 7-9 Vergleich Verschiedener Einbauorte

    4 = Keine Messung möglich, da Leerlauf Abb. 7-10 Vergleich verschiedener Einbauorte Bei der Neuplanung von Messungen in waagerechten Rohrleitungen wird ein leicht ansteigender Bereich oder eine Dükerung empfohlen. oder Abb. 7-11 Waagerechte Leitung mit Dükerung PCO – Rev. 02 vom 27.08.2013 Seite 27...

  • Seite 28: Sensoranschluss

    Sand u.ä. frei zu halten bzw. gegebenenfalls vor der Ver- bindung mit einem weichen, fusselfreien Lappen zu säubern. Die Schutzkappen sind bei nicht benutzten Steckverbindungen unbedingt aufzuschrauben. Sonst wird der Schutzgrad des Gerätes nicht eingehalten! Seite 28 PCO – Rev. 02 vom 27.08.2013...

  • Seite 29: Spannungsversorgung Des Pco

    Zum Laden wird das Gerät an das Ladegerät angeschlos- sen. Vor jedem Messeinsatz des PCO sollte der Akku erneut geladen werden. Zum Laden Akku- / Batteriepacks im Nicht-Ex-Bereich ist das zughörige Ladege- rät (siehe Kapitel 13.1) zu verwenden.

  • Seite 30: Abb. 7-12 Steckverbindung Ladegerät Mit Pco

    Abb. 7-13 Steckverbindung Ladegerät mit PCO Im Laufe der Zeit verliert der NiMH-Akku seine maximale Kapazität. Dies beein- trächtigt die Standzeit, welche durch die im PCO integrierte Standzeitberech- nung nicht berücksichtigt werden kann. Bei hohen oder niedrigen Umgebungstemperaturen sowie längerer Standzeit verringert sich die Kapazität des eingesetzten Akkupacks.

  • Seite 31: Inbetriebnahme

    >Technische Beschreibung für Laufzeitsensoren< >Montageanleitung für Laufzeitsensoren< Diese sind im Lieferumfang der Zubehörteile enthalten. Bevor Sie das PCO anschließen und in Betrieb nehmen sind die nachfolgenden Benutzungshinweise unbedingt zu beachten! Diese Betriebsanleitung enthält alle Informationen, die zur Programmierung und zum Gebrauch des Gerätes erforderlich sind. Sie wendet sich an technisch qua- lifiziertes Personal, welches über einschlägiges Wissen im Bereich der Mess-...

  • Seite 32: Bedienfeld

    ® Betriebsanleitung Die Bedienoberfläche des PCO wurde so konzipiert, dass auch ein ungeübter Bediener im grafikgeführten Dialogmenü mit dem Messumformer sämtliche Grundeinstellungen für eine sichere Funktion des Gerätes selbst leicht vorneh- men und ausführen kann. Bei umfangreichen Programmieraufgaben, schwierigen hydraulischen Bedin- gungen, fehlendem Fachpersonal oder Forderung im Leistungsverzeichnis nach einem Einstellungs- und Fehlerprotokoll sollte die Durchführung einer Program-...

  • Seite 33: Anzeige

    ® Betriebsanleitung Anzeige Der PCO verfügt über ein großes hintergrundbeleuchtetes Grafikdisplay mit ei- ner Auflösung von 128 x 64 Pixel. Dieses ermöglicht dem Benutzer eine komfor- table Kommunikation. Abb. 8-2 Displayansicht Anzeige Funktion Bedeutung nicht benutzt Datenlogger Benutzung Datenlogger aus Zeigt symbolisch den Akkuladestand an.

  • Seite 34: Grundsätze Der Bedienung

    (z.B. bei der Auswahl der zu speichernden Daten/Werte). In den Hauptmenüs kann mit der Taste die Hintergrundbeleuchtung Ein- und Ausgeschaltet werden Mit der „Pfeil rechts“- Taste kann in den Menüs der Kontrast des Displays verändert werden. Seite 34 PCO – Rev. 02 vom 27.08.2013...

  • Seite 35: Parametrierung

    Signalsterke und der Abstandsanzeige zwischen den Sig- nalsterken überprüfen. 7. Nach Drücken der ‚ENTER‘- Taste beginnt die Messung Zusätzliche Einstellmöglichkeiten 8. Die Messung kann über die Taste ‚ESC‘ unterbrochen werden PCO – Rev. 02 vom 27.08.2013 Seite 35...

  • Seite 36: Grundsätze Der Parametrierung

    Grauguss, Kupfer, Blei, PVC, PP, PE, ABS, Glas, Zement, Nutzer (hier kann eine Materialschallge- schw. eingegeben werden) Rohr 600 … 6553.5 m/s Schallgeschw.1 Dieser Parameter wird nur aktiv, wenn im vorstehenden Parameter „Nutzer“ ausgewählt wurde. Seite 36 PCO – Rev. 02 vom 27.08.2013...
  • Seite 37 'Nutzer' eingegeben wurde) Schallwege Wählen Sie die Anzahl der Schall- wege durch das Medium aus: Auto, 1 … 16 ∗ Dieser Parameter wird nur aktiv, wenn im vorstehenden Parameter „Nutzer“ ausgewählt wurde. PCO – Rev. 02 vom 27.08.2013 Seite 37...
  • Seite 38 Durchmesser 6 … 65000 mm Wanddicke 0.5 … 75 mm Schallgeschw. 600 … 6553.5 m/s L Schallgeschw. 600 … 6553.5 m/s (Longitudinalgeschwindigkeit) Umfang 18.8 … 20420.4 mm Rauigkeit 0.0 … 10 mm Seite 38 PCO – Rev. 02 vom 27.08.2013...
  • Seite 39 Usgal, bbl, g, t, kg, W, kW, MW, J, kJ, MJ, Sig dB (signal), noise dB, SNR dB, C m/s (schallge- schwind.), CU (Temp. im Gehäu- se, SOS, DEN, KIN, SHC, TEMP, Tin (Temperatur Vorlauf), Tout (Temperatur Rücklauf), PCO – Rev. 02 vom 27.08.2013 Seite 39...
  • Seite 40 Hier wird eine Liste der installier- Ausgang ten Ein- / Ausgangsmodule ge- zeigt. Die Module können zur Parametrierung ausgewählt wer- den. I OUT AKTIVE Quelle Aus, Kanal1, Kanal2, Mathe1, Mathe2, System, Test Stromausgang Seite 40 PCO – Rev. 02 vom 27.08.2013...
  • Seite 41 Pulswert = 10 0.01 … 1000 Pulsdauer Länge des Pulses: 30 … 999 ms Calc. Max. Hier wird die berechnete maxima- le Anzahl Pulse pro Sekunde eingetragen: z.B. maximale Pulsrate in Hz PCO – Rev. 02 vom 27.08.2013 Seite 41...
  • Seite 42 Minimaler Prozesswert der über- tragen wird bei minimaler Fre- quenz Max. Wert Maximaler Prozesswert der über- tragen wird bei maximaler Fre- quenz Dämpfung Zusätzliche Dämpfung auf dem Ausgang, 1 … 255 s Seite 42 PCO – Rev. 02 vom 27.08.2013...
  • Seite 43 Flowprofil-Korrektor: Ja, Nein PV Offset Justierung Prozesswert Offset, -30 … 30 m/s PV Skalierung Justierung Prozesswert Skalie- rung (als Faktor), 0 … 10000 Nullkallibrierung Justiermenü Nullpunkt Null Nullpunktkallibrierung durchfüh- ren? Ja, Nein PCO – Rev. 02 vom 27.08.2013 Seite 43...
  • Seite 44 Datum eingetragen werden Zeit hier kann die aktuelle oder ge- wünschte Zeit eingetragen wer- Datumsformat Hier kann das Datumsformat festgelegt werden: tt/mm/jj, mm/tt/jj oder jj/mm/tt Seite 44 PCO – Rev. 02 vom 27.08.2013...
  • Seite 45 Usgal, bbl, g, t, kg, W, kW, MW, J, kJ, MJ, Sig dB (signal), noise dB, SNR dB, C m/s (schallgeschwind.), CU (Temp. im Gehäuse, SOS, DEN, KIN, SHC, TEMP, Tin (Temperatur Vorlauf), Tout (Temperatur Rück- lauf), PCO – Rev. 02 vom 27.08.2013 Seite 45...
  • Seite 46 9600, 19200, 57600, 115200 Parität Hier kann die Parität der Über- tragung festgelegt werden (zur Protokollüberprüfung): Keine (none), Grade (even), Un- gerade (odd) Type Auswahl RS232, RS485, usw. Je nach installierten Kommunikati- onskarten Seite 46 PCO – Rev. 02 vom 27.08.2013...

  • Seite 47: Datenauswertung

    Gerät aus und wieder einschalten, sonst Kundenservice kontaktieren SPI ERR Hardware SPI Bus Fehler Gerät aus und wieder einschalten, sonst Kundenservice kontaktieren I2C ERR Hardware I2C Bus Fehler Gerät aus und wieder einschalten, sonst Kundenservice kontaktieren PCO – Rev. 02 vom 27.08.2013 Seite 47...
  • Seite 48 Sensoren. Überprüfen Sie die (signal to noise ratio) Installation der Messung. Reduzie- ren Sie die Anzahl der Signalwege durchs Medium. Suchen Sie nach einer besseren Möglichkeit die Sensoren zu installieren. Kunden- service kontaktieren. Seite 48 PCO – Rev. 02 vom 27.08.2013...

  • Seite 49: Analoge Ein- Und Ausgänge

    ® Betriebsanleitung 12 Analoge Ein- und Ausgänge Das PCO kann über mehrere analoge Ein- und Ausgänge verfügen, an denen analoge Signale abgegriffen oder angelegt werden können. Die Ausstattung so- wie der Anschluss der Ein- und Ausgänge sind von der Ausstattungsvariante des PCO abhängig.

  • Seite 50: Abb. 12-2 Anschlussbelegung Analoge Ein-Und Ausgänge

    Slot 1 = Out 0/4 - 20 mA Klemme 1 und 3 bzw. blau und rot Slot 2 = In 0/4 - 20 mA aktiv Klemme 7 und 8 bzw. grün und rosa Seite 50 PCO – Rev. 02 vom 27.08.2013...

  • Seite 51: Analogausgänge Strom 0/4-20 Ma

    12.3 Analogeingänge Strom 0/4 – 20 mA Verdrahtung Analogeingang (optional) Analogeingang (optional) Charakteristik Aktive oder passive Verdrahtung Messspanne für aktive = 0-20 mA bei 30 V Messspanne für aktive = 4-20 mA Messunsicherheit: 0.1 % vom Messwert PCO – Rev. 02 vom 27.08.2013 Seite 51...

  • Seite 52: Wartung Und Reinigung

    Daher müssen beim Kontakt mit dem System, Kabel und Senso- ren entsprechende Vorsichtsmaßnahmen getroffen werden. Das Gerät Typ PCO ist von seiner Konzeption praktisch kalibrier-, wartungs- und verschleißfrei. Bei Bedarf ist das Gehäuse des Messumformers mit einem trockenen fussel- freien Tuch zu reinigen.

  • Seite 53: Notfall

    Auf eine umweltgerechte Entsorgung der Akkus/Batterien ist zu achten. Verbrauchte Akkus können an den Hersteller zurückgeschickt oder an geeig- neten Sammelstellen abgegeben werden. 16 Bildverzeichnis Abb. 3-1 Typenschild des Messumformers PCO ....................8 Abb. 3-2 Typenschilder der Fließgeschwindigkeitssensoren Typ NIC0 ............8 Abb. 4-1 Übersicht ............................10 Abb.

  • Seite 54: Stichwortverzeichnis

    Dokumentation Durchflussberechnung Reinigung Rücksendung Eingangskontrolle Sensor Anschluss Fehlerbeschreibung Sensoreinbauort 26, 28 Fließgeschwindigkeitserfassung Funktionsprinzip Technische Daten Messumformer Gebrauchsnamen Transport Gefahr durch elektrischen Strom Gerätekennzeichnung Gerätevarianten Übersetzung Grafikdisplay Verschleißteile Hinweis Wartung Inbetriebnahme Installation Zulaufstrecke Seite 54 PCO – Rev. 02 vom 27.08.2013...

  • Seite 55: Konformitätserklärung

    18 Konformitätserklärung...
