Installation

2.4.5.1 Zugang

•
Entfernen Sie die Abdeckplatte mit Hilfe eines
Schraubendrehers. Siehe Abbildung 2.9.
•
Entfernen Sie alternativ die Frontabdeckung
durch Lösen der Befestigungsschrauben. Siehe
Abbildung 2.10.

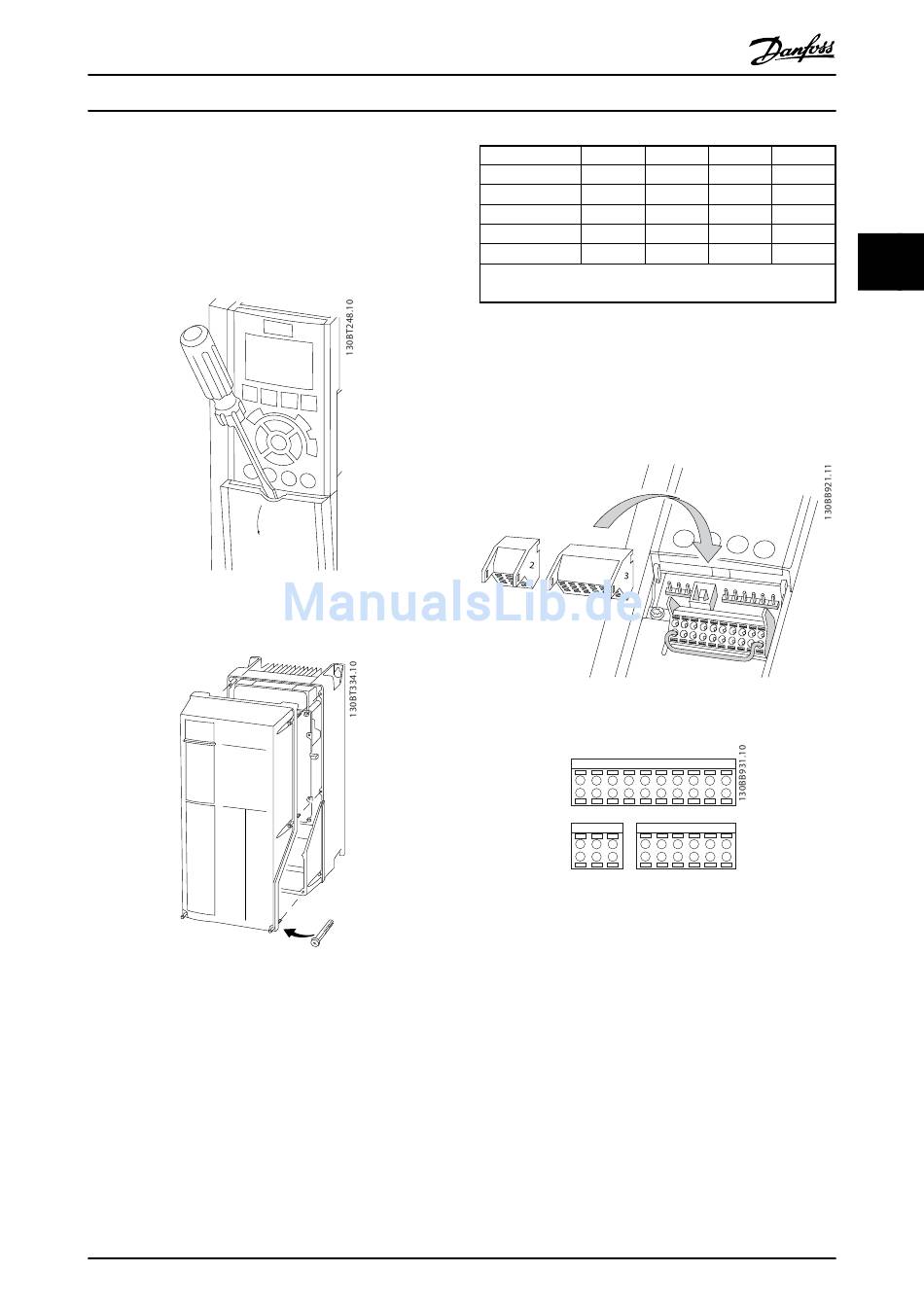

Abbildung 2.9 Zugang zu den Steuerklemmen in den Gehäusen
A2, A3, B3, B4, C3 und C4
Abbildung 2.10 Zugang zu den Steuerklemmen bei den
Gehäusen A4, A5, B1, B2, C1 und C2
Lesen Sie vor dem Anziehen der Abdeckungen bitte
Tabelle 2.3.
VLT ® AutomationDrive
Produkthandbuch
®
MG33AL03 - VLT ist eine eingetragene Marke von Danfoss.
Rahmen IP20
A4/A5 -
B1 -
B2 -
C1 -
C2 -
* Keine anzuziehenden Schrauben
- Nicht vorhanden
Tabelle 2.3 Anzugsdrehmoment für Abdeckungen (Nm)

2.4.5.2 Steuerklemmentypen

In Abbildung 2.11 sind die entfernbaren Frequenzumrichter-
anschlüsse zu sehen. Tabelle 2.5 fasst Klemmenfunktionen
und Werkseinstellungen zusammen.
Abbildung 2.11 Lage der Steuerklemmen
1
12 13 18 19 27 29 32 33 20 37
2 3
61 68 69 39 42 50 53 54 55
Abbildung 2.12 Klemmennummern
•
Anschluss 1 verfügt über vier programmierbare
Digitaleingangsklemmen, zwei weitere Digital-
klemmen, die als Ein- oder Ausgang
programmiert werden können, eine 24-V-DC-
Klemmen-Versorgungsspannung sowie einen
gemeinsamen Anschluss für optionale vom
Kunden bereitgestellte 24-V-DC-Spannung. FC302
und FC301 (optional im Gehäuse A1) verfügen
außerdem über einen Digitaleingang für die STO-
Funktion (Safe Torque Off/Sichere Abschaltung
Motormoment).
•
Anschluss 2, Klemmen (+)68 und (-)69, sind für
eine serielle RS485-Kommunikationsverbindung
bestimmt
IP21 IP55 IP66
- 2 2
* 2,2 2,2
* 2,2 2,2
* 2,2 2,2
* 2,2 2,2
4
1
15
2 2
