Start- und Funktionsprüfung...
•
Einige Motoren sind möglicherweise nicht dazu in
der Lage, den Test vollständig durchzuführen.
Wählen Sie in diesem Fall Reduz. Anpassung.
•
Wenn ein Ausgangsfilter an den Motor
angeschlossen ist, wählen Sie Reduz. Anpassung.
•
Sollten Warnungen oder Alarme auftreten, siehe
8 Warnungen und Alarmmeldungen
•
Führen Sie dieses Verfahren bei kaltem Motor
3 3
durch, um beste Ergebnisse zu erzielen.
Ausführen einer AMA
1. Drücken Sie auf [Main Menu], um auf Parameter
zuzugreifen.
2. Blättern Sie zu Parametergruppe 1-** Motor/Last.
3. Drücken Sie [OK].
4. Blättern Sie zu Parametergruppe 1-2* Motordaten.
5. Drücken Sie [OK].
6. Blättern Sie zu 1-29 Autom. Motoranpassung.
7. Drücken Sie [OK].
8. Wählen Sie Komplette Anpassung.
9. Drücken Sie [OK].
10. Befolgen Sie die Anweisungen auf dem
Bildschirm.
11. Der Test wird automatisch durchgeführt und zeigt
an, wenn er beendet ist.
3.5 Überprüfung der Motordrehrichtung
Prüfen Sie vor dem Betrieb des Frequenzumrichters die
Motordrehrichtung.
1. Drücken Sie [Hand on].
2. Lassen Sie den positiven Drehzahl-Sollwert
durch Drücken von [►] anzeigen lassen.
3. Überprüfen Sie, ob die angezeigte Drehzahl
positiv ist.
Wenn 1-06 Clockwise Direction auf [0] Normal eingestellt ist
(Werkseinstellung: Rechtslauf):
4a. Vergewissern Sie sich, dass sich der Motor im
Rechtslauf dreht.
5a. Vergewissern Sie sich, dass der Richtungspfeil
des LCP Rechtslauf anzeigt.
Wenn 1-06 Clockwise Direction auf [1] Invers eingestellt ist
(Linkslauf):
4b. Vergewissern Sie sich, dass sich der Motor im
Linkslauf dreht.
5b. Vergewissern Sie sich, dass der Richtungspfeil
des LCP Linkslauf anzeigt.
28
VLT ® AutomationDrive
Produkthandbuch
3.6 Überprüfung der Drehrichtung des
Überprüfen Sie die Drehrichtung des Drehgebers nur,
wenn Geberrückführung verwendet wird. Überprüfen Sie
die Drehrichtung des Drehgebers in der Werkseinstellung
Regelung ohne Rückführung.

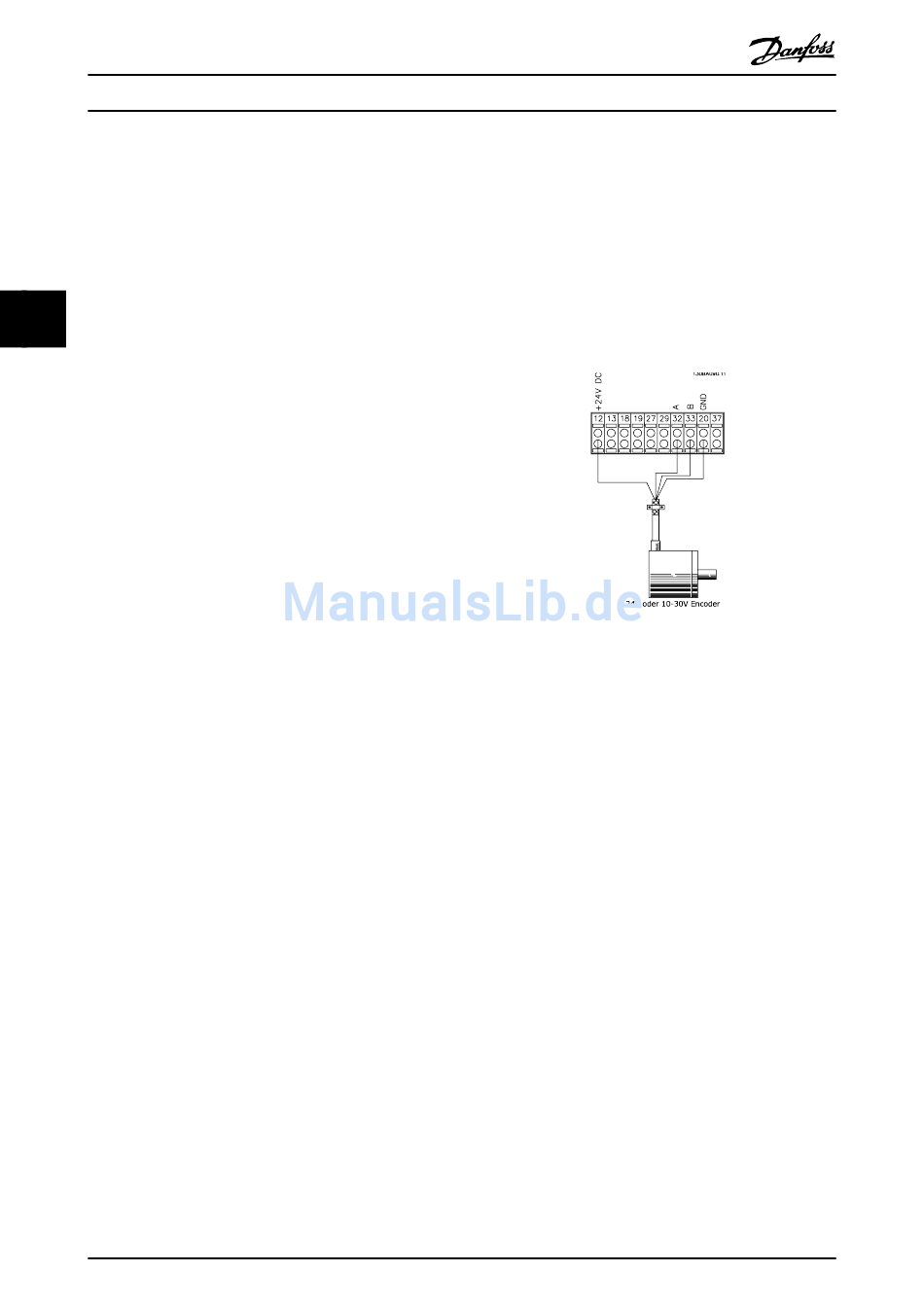

Abbildung 3.6
HINWEIS
Siehe Optionshandbuch, wenn Sie einen optionalen
Drehgeber verwenden.
HINWEIS
Wenn der Istwert negativ ist, ist der Drehgeber falsch
angeschlossen!
®
MG33AL03 - VLT ist eine eingetragene Marke von Danfoss.
Drehgebers
1. Vergewissern Sie sich, dass der Drehgeberan-
schluss dem Schaltplan entspricht:
2. Geben Sie den Anschluss für den Drehzahl-PID-
Istwert in 7-00 Drehgeberrückführung ein.
3. Drücken Sie [Hand on].
4.
Drücken Sie [►] zur Anzeige des positiven
Drehzahl-Sollwerts (1-06 Clockwise Direction auf [0]
Normal).
5. Überprüfen Sie in 16-57 Feedback [RPM], ob der
Istwert positiv ist.
