Installation

2.4 Elektrische Installation

Dieser Abschnitt enthält ausführliche Anweisungen zur
Verdrahtung des Frequenzumrichters und beschreibt die
folgenden Aufgaben:
2 2
•
Anschließen der Ausgangsklemmen des Frequenzumrichters
•
Anschließen der Netzversorgung an die Eingangsklemmen des Frequenzumrichters
•
Anschließen der Steuer- und seriellen Schnittstellenkabel
•
Prüfen der Eingangs-, Motor- sowie Steuerklemmen auf ihre bestimmungsgemäße Funktion nach Anlegen der
Netzspannung
3 Phase
power
input
DC bus
+10Vdc
0/-10Vdc -
+10Vdc
0/4-20 mA
0/-10Vdc -
+10Vdc
0/4-20 mA

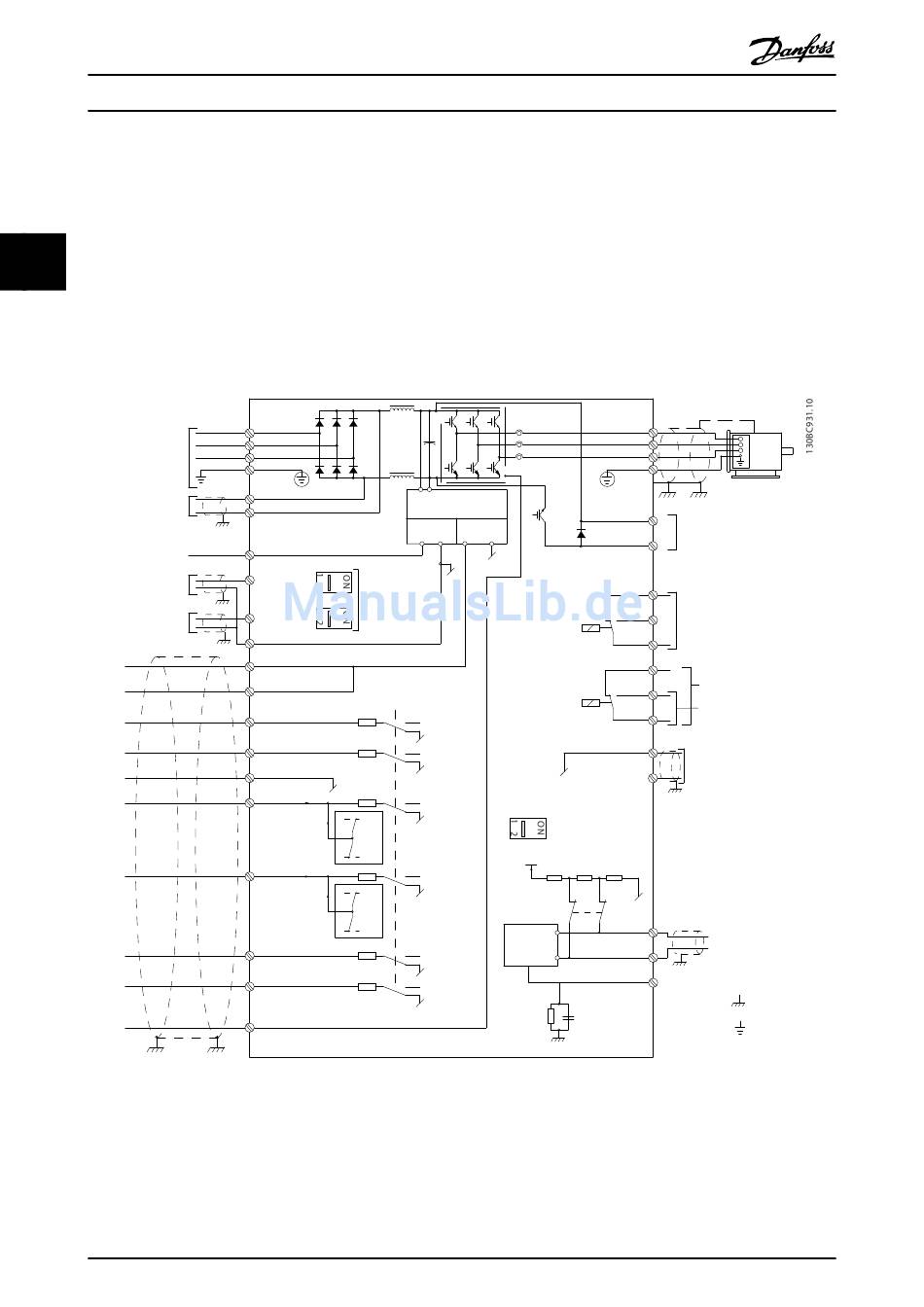

Abbildung 2.4 Anschlussplan des Grundgeräts (ohne Optionen)
A=Analog, D=Digital
Klemme 37 wird für den sicheren Stopp verwendet.
Anweisungen zur Installation des sicheren Stopps siehe
Projektierungshandbuch.
10
VLT ® AutomationDrive
Produkthandbuch
91 (L1)
92 (L2)
93 (L3)
95
PE
Switch Mode
88 (-)
Power Supply
89 (+)
10Vdc
15mA
50 (+10 V OUT)
+ -
S201
53 (A IN)
ON=0/4-20mA
S202
OFF=0/-10Vdc -
+10Vdc
54 (A IN)
55 (COM A IN)
12 (+24V OUT)
13 (+24V OUT)
P 5-00
24V (NPN)
18 (D IN)
0V (PNP)
24V (NPN)
19 (D IN)
0V (PNP)
20 (COM D IN)
24V (NPN)
27
(D IN/OUT)
0V (PNP)
24V
0V
*
24V (NPN)
29 (D IN/OUT)
0V (PNP)
24V
0V
24V (NPN)
32 (D IN)
0V (PNP)
24V (NPN)
33 (D IN)
0V (PNP)
*
37 (D IN)
®
MG33AL03 - VLT ist eine eingetragene Marke von Danfoss.
(U) 96
(V) 97
(W) 98
(PE) 99
24Vdc
(R+) 82
130/200mA
+ -
(R-) 81
relay1
* relay2
(COM A OUT) 39
(A OUT) 42
S801
ON=Terminated
OFF=Open
5V
S801
RS-485
(N RS-485) 69
Interface
(P RS-485) 68
(COM RS-485) 61
* Klemme 37 ist nicht Teil von FC301 (außer Baugröße A1).
Relais 2 und Klemme 29 haben im FC301 keine Funktion.
** Schließen Sie die Abschirmung nicht an.
Motor
Brake
resistor
03
240Vac, 2A
02
01
06
240Vac, 2A
05
400Vac, 2A
04
Analog Output
0/4-20 mA
0V
RS-485
**
: Chassis
: Earth
