Anwendungsbeispiele
FC
+24 V 12
+24 V 13
18
D IN
D IN 19
COM 20
D IN 27
D IN 29
D IN 32
D IN 33
D IN
37
+10 V 50
A IN
53
A IN
54
COM
55
A OUT
6 6
42
COM
39
01
02
03
04
05
06
48
VLT ® AutomationDrive
Produkthandbuch
Parameter
Funktion Einstellung
4-30 Drehgebe-
rüberwachung
Funktion [1] Warnung
4-31 Drehgeber 100 UPM
max. Fehlab-
weichung
4-32 Drehgeber 5 s
Timeout-Zeit
7-00 Drehgeber- [2] MCB 102
rückführung
17-11 Inkrement 1024*
al Auflösung
[Pulse/U]
13-00 Smart [1] Ein
Logic Controller
13-01 SL- [19] Warnung
Controller Start
13-02 SL- [44] [Reset]-
Controller Stopp Taste
13-10 Vergleiche [21]
r-Operand Warnnummer
13-11 Vergleiche [1] ≈*
r-Funktion
13-12 Vergleiche 90
r-Wert
13-51 SL- [22]
Controller Vergleicher 0
Ereignis
13-52 SL- [32] Digital-
Controller Aktion ausgang A-
AUS
5-40 Relais- [80] SL-
funktion Digitalausgan
g A
* = Werkseinstellung
®
MG33AL03 - VLT ist eine eingetragene Marke von Danfoss.

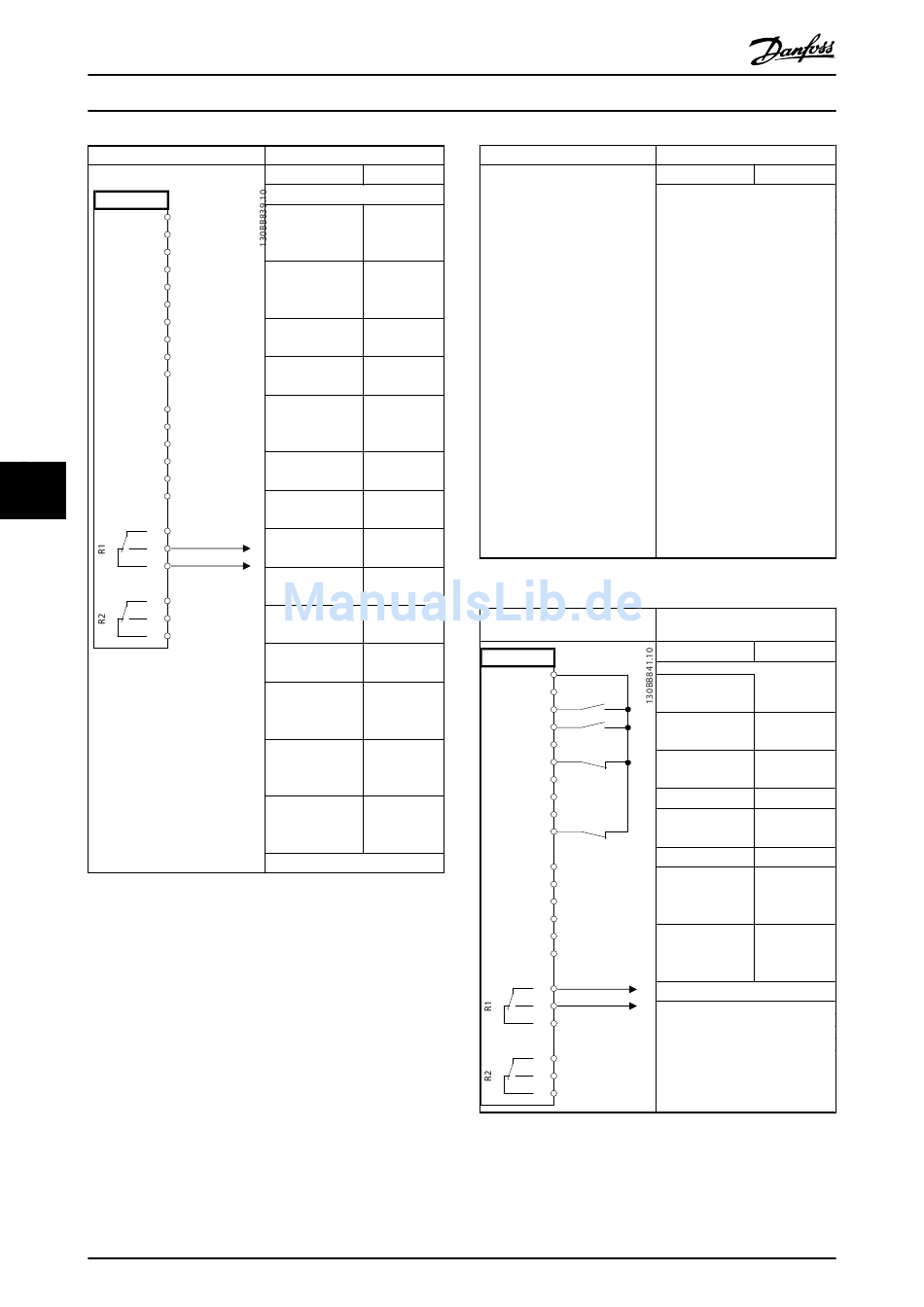

Tabelle 6.13 Verwendung von SLC zur Einstellung eines Relais
FC
+24 V 12
+24 V 13
D IN 18
D IN 19
COM 20
D IN 27
D IN 29
D IN 32
D IN 33
D IN
37
+10 V 50
A IN
53
A IN
54
COM
55
A OUT
42
COM
39
01
02
03
04
05
06
Tabelle 6.14 Mechanische Bremssteuerung
Parameter
Funktion Einstellung
Hinweise/Anmerkungen:
Wenn der Grenzwert der
Drehgeberüberwachung
überschritten wird, gibt der
Frequenzumrichter Warnung 90
aus. Der SLC überwacht
Warnung 90, und wenn
Warnung 90 WAHR wird, löst
dies Relais 1 aus.
Externe Geräte können dann
anzeigen, dass ggf. eine
Wartung erforderlich ist. Wenn
der Istwertfehler innerhalb von
5 s wieder unter diese Grenze
fällt, läuft der Frequenzum-
richter weiter, und die Warnung
wird ausgeblendet. Relais 1
bleibt hingegen ausgelöst, bis
Sie [Reset] auf dem LCP
drücken.
Parameter
Funktion Einstellung
5-40 Relais- [32] Mech.
funktion Bremse
5-10 Klemme 18 [8] Start*
Digitaleingang
5-11 Klemme 19 [11] Start +
Digitaleingang Reversierung
1-71 Startverzög. 0,2
1-72 Startfunktio
[5] VVC plus /
n
FLUX Re.
1-76 Startstrom Im,n
2-20 Bremse Anw.-
öffnen bei abhängig
Motorstrom
2-21 Bremse Hälfte des
schliessen bei Nennschlupfs
Motordrehzahl des Motors
* = Werkseinstellung
Hinweise/Anmerkungen:
