Einstellungen
10.1 (1.9) Eingänge
Das ISOMETER® stellt insgesamt 3 digitale Eingänge zur Verfügung.

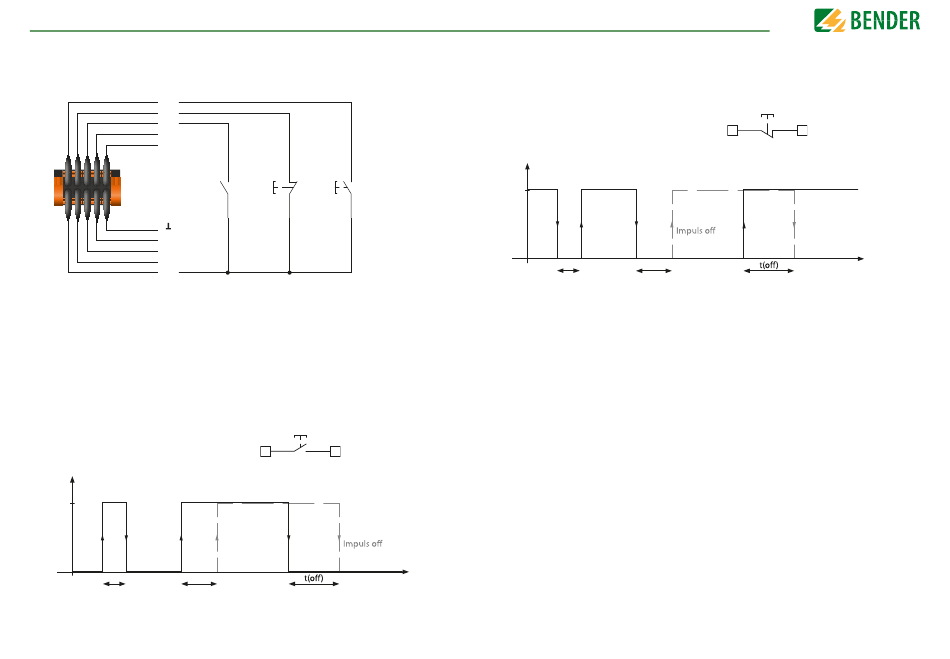

Der exemplarische Schaltplan zeigt, wie Sie die digitalen Eingänge verschalten können:
I1
I2
I3
A
B
M+
Q2
Q1
+
10.1

(1.9.1) Digital1

Der digitale Eingang kann mit den folgenden Parametern eingestellt werden:
10.1

(1.9.1.1) Modus

Den Betriebsmodus des digitalen Eingangs können Sie auf die folgenden Werte ein-
stellen:
Ein Event wird ausgeführt, wenn der digitale Eingang einen Flanken-
•High-aktiv
wechsel von low nach high erfährt.
Reaktionszeit t(on) / t(off) nach einem Einschaltsignal.
1
0
< t(on)
t(on)
34
Gerät Reset Test
inaktiv
X1 X1
+ I
x
Reaktion Reaktion
Impuls on
t
Einstellungen
Ein Event wird ausgeführt, wenn der digitale Eingang einen Flanken-
•Low-aktiv
wechsel von high nach low erfährt.
Reaktionszeit t(on) / t(off) nach einem Abschaltsignal.
1
0
< t(on)
t(on)
10.1

(1.9.1.2) t(on)

Die Reaktionszeit t(on) nach einem Einschaltsignal können Sie von 100 Millisekunden bis
300 Sekunden einstellen (siehe "10.1 (1.9.1.1)
10.1

(1.9.1.3) t(off)

Die Reaktionszeit t(off) nach einem Ausschaltsignal können Sie von 100 Millisekunden bis
300 Sekunden einstellen (siehe "10.1 (1.9.1.1)
10.1

(1.9.1.4) Funktion

Die Funktion der digitalen Eingänge des ISOMETER® können Sie unterschiedlich parame-
trieren:
Digitaleingang ohne Funktion
•aus
Selbsttest des Gerätes
•TEST
Zurücksetzen von Fehler- und Alarmmeldungen
•RESET
Das Gerät führt KEINE Messung des Isolationswiderstandes durch,
•Gerät
auf dem Display erscheint die Meldung
deaktivieren
System wird NICHT überwacht!
Alle aufgenommenen Messwerte werden verworfen und eine neue
•Initiale Messung
Messung wird gestartet
starten
X1 X1
+ I
x
Reaktion Reaktion
Impuls on
t
Modus").
Modus").
Gerät inaktiv
