Anschluss

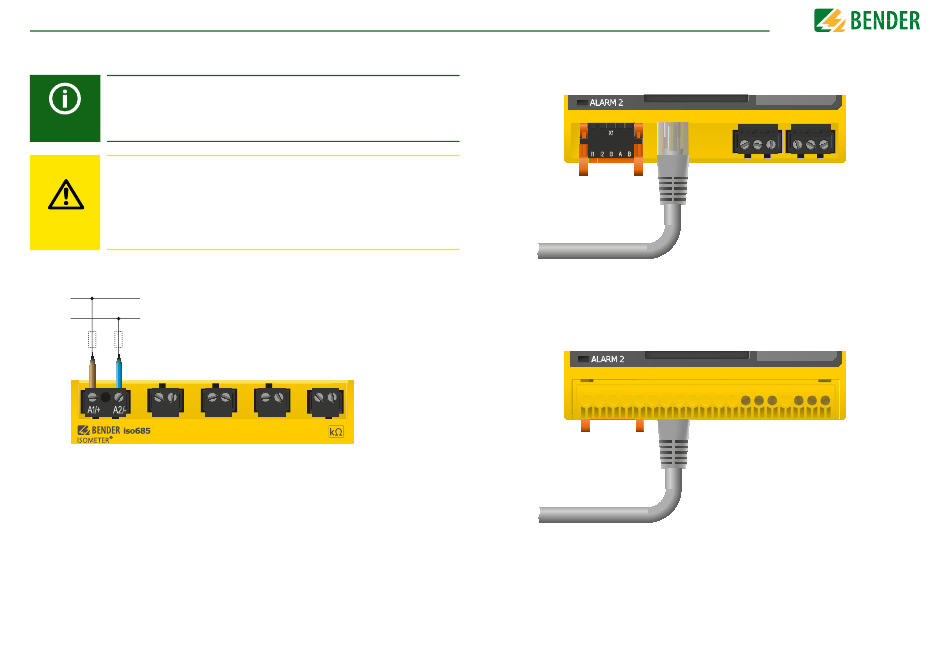

6.6 Anschluss an die Versorgungsspannung

Externe Netzteile, zur Spannungsversorgung des ISOMETER®s über die
Klemme X1, müssen den Störfestigkeits- und Emissionsanforderungen der
geforderten Applikationsnorm entsprechen. Für Verbindungsleitungen,
die länger als 1 m sind, müssen geschirmte Leitungen verwendet werden.
Vorsicht vor Sachschaden durch fehlerhaften Anschluss!
Das Gerät kann Schaden nehmen, wenn das Gerät gleichzeitig über die
X1-Schnittstelle und über A1/+, A2/- an eine Versorgungsspannung ange-
schlossen wird.
VORSICHT
Schließen Sie das Gerät nicht gleichzeitig über X1 und A1/+, A2/- an ver-
schiedene Versorgungsspannungen an.
U
S
21
Anschluss

6.7 Anschluss der Ethernet-Schnittstelle

Klemmenabdeckung anbringen und sicher einrasten
iso685-D_D00022_06_M_XXDE/04.2017
