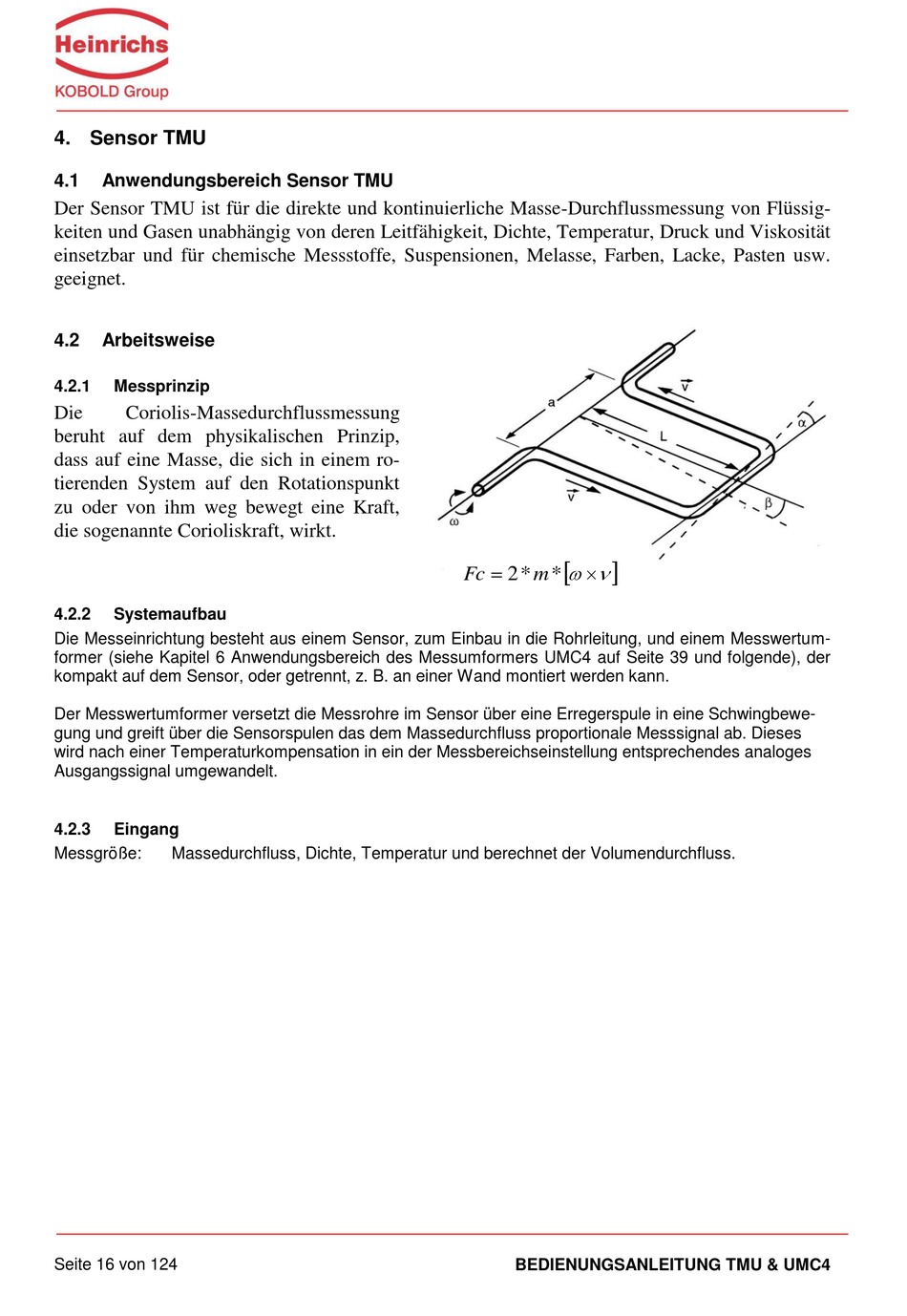

4. Sensor TMU
4.1
Anwendungsbereich Sensor TMU
Der Sensor TMU ist für die direkte und kontinuierliche Masse-Durchflussmessung von Flüssig-
keiten und Gasen unabhängig von deren Leitfähigkeit, Dichte, Temperatur, Druck und Viskosität
einsetzbar und für chemische Messstoffe, Suspensionen, Melasse, Farben, Lacke, Pasten usw.
geeignet.
4.2
Arbeitsweise
4.2.1
Messprinzip
Die
Coriolis-Massedurchflussmessung
beruht auf dem physikalischen Prinzip,
dass auf eine Masse, die sich in einem ro-
tierenden System auf den Rotationspunkt
zu oder von ihm weg bewegt eine Kraft,
die sogenannte Corioliskraft, wirkt.
4.2.2
Systemaufbau
Die Messeinrichtung besteht aus einem Sensor, zum Einbau in die Rohrleitung, und einem Messwertum-
former (siehe Kapitel 6 Anwendungsbereich des Messumformers UMC4 auf Seite 39 und folgende), der
kompakt auf dem Sensor, oder getrennt, z. B. an einer Wand montiert werden kann.
Der Messwertumformer versetzt die Messrohre im Sensor über eine Erregerspule in eine Schwingbewe-
gung und greift über die Sensorspulen das dem Massedurchfluss proportionale Messsignal ab. Dieses
wird nach einer Temperaturkompensation in ein der Messbereichseinstellung entsprechendes analoges
Ausgangssignal umgewandelt.
4.2.3
Eingang
Messgröße:
Massedurchfluss, Dichte, Temperatur und berechnet der Volumendurchfluss.
Seite 16 von 124
Fc
2 m
*
*
BEDIENUNGSANLEITUNG TMU & UMC4
